▲第一作者:王敏;通訊作者:杜希文,陳擁軍,董存庫,
通訊單位:天津大學,海南大學
論文DOI:10.1002/anie.202002650

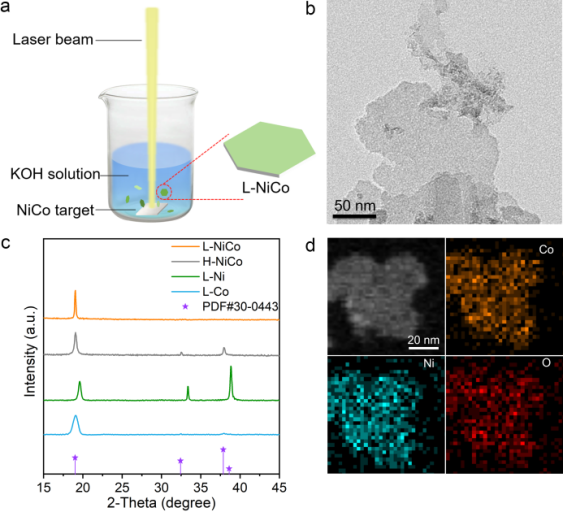

將鎳鈷雙氫氧化物去除部分氫原子,在擴大帶隙的同時,暴露出催化析氧反應的鈷離子和催化析氫反應的氧位點,在沒有犧牲劑和助催化劑的情況下,使單相鎳鈷氫氧化物實現高效光催化全解水。光解水是一種將太陽能轉化為氫能的技術,被視為能源轉換和存儲領域的 “圣杯”。光解水的效率強烈依賴于光催化劑,理想的全解水光催化劑需要滿足多種要求:1)要有合適的能帶結構吸收太陽光,并能產生具有氧化還原能力的電子和空穴;2)能實現快速的電子空穴分離和傳導,4)要廉價穩定高效,便于實際應用。能夠同時滿足這些的要求的單相催化劑非常少見。迄今為止,全解水的光催化劑通常由兩種或者多種材料組成,形成Z型、II型或半導體-金屬異質結,通過協同配合實現全解水。然而復合催化劑的工藝復雜、種類有限、價格昂貴,嚴重限制了大規模應用,迫切需要開發簡單高效的單相光解水催化劑。作為一種常見的電催化劑,過渡金屬氫氧化物表現出良好的析氫(HER)和析氧反應(OER)催化能力,低廉的價格也利于大規模的工業應用。但是,過渡金屬氫氧化物的帶隙過窄,產生的空穴和電子氧化還原能力太差,不足以分解水,拓寬氫氧化物的帶隙是一個難題。杜希文團隊發現,激光工藝能夠創造非平衡的材料,提升催化性能 (Nat. Catal., 2019, 2, 1107,Adv. Mater. 2019, 31, 1804769, Adv. Funct. Mater., 2019, 29, 1903444)。在本工作中,我們利用激光合成了非化學計量比的鎳鈷雙氫氧化物(L-NiCo),通過部分去除氫原子,使氫氧化物的帶隙展寬,同時暴露出OER催化位點(鈷離子)和HER催化位點(氧離子),使單相氫氧化物滿足了光催化全解水的要求,獲得了優異的全解水性能。利用納秒激光燒蝕浸泡在堿性(1 M KOH)水溶液中的CoNi合金靶,合成出大量納米片(命名為L(zhǎng)-NiCo, 圖1a),XRD和元素面分布表明產物是均勻的單相鎳鈷雙氫氧化物(圖1b,1c),產物中的Co/Ni的比例可以通過靶材成分來調節。作為對比,我們也用水熱方法合成了標準化學配比的鎳鈷雙氫氧化物(命名為H-NiCo)。▲圖 1. L-NiCo的合成與表征. a) 合成工藝示意圖. b)的透射電鏡圖像. c)主樣品和對比樣品的XRD 譜圖. d) 高角環形暗場透射電鏡圖像和元素面分布圖。

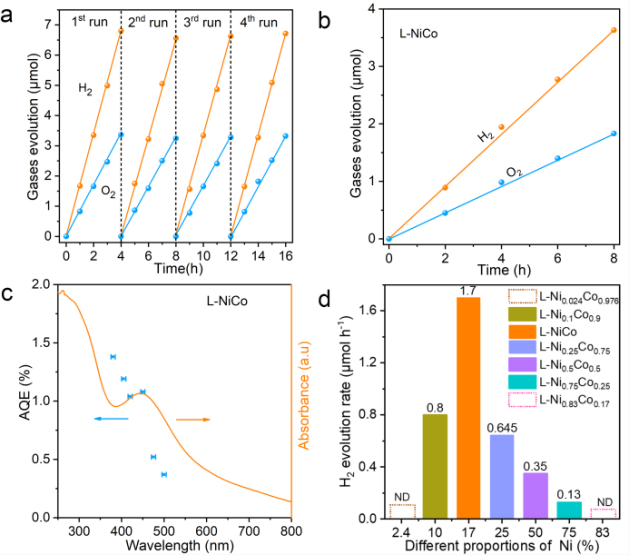

將 L-NiCo催化劑分散于氫氧化鉀水溶液中,在AM 1.5G的模擬太陽光照射下,產氫和產氧的速率分別為1.7 和 0.84 μmol h-1,接近2:1,說明L-CoNi成功驅動了太陽光全解水(圖2a)。L-NiCo能在較寬的波長范圍吸收太陽光,量子產率隨著入射光波長的縮短而增加,從500 nm處的0.37%增加到380 nm處的1.38%(圖2b)。Ni/Co金比例也對光解水性能有影響,當Ni含量為17 at%時,H2的產生速率達到最大值。相比而言,水熱合成的H-NiCo不顯示任何光解水性能。▲圖2. L-NiCo的光催化性能。a) AM 1.5G 模擬太陽光下產氫產氧性能。b)波長大于420 nm的可見光下的產氫產氧性能。c) 紫外可見光吸收譜(橘色線) 和外量子效率(藍色點)。d) 具有不同Ni含量樣品的產氫效率,ND: 無法探測。

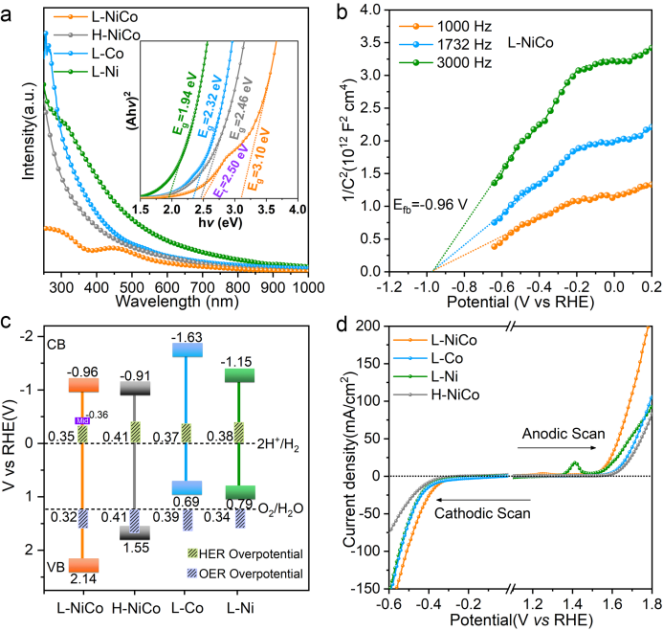

吸收光譜表明激光合成的L-NiCo的帶隙為3.1 eV 明顯大于水熱合成的H-NiCo的帶隙 (圖3a)。Mott-Schottky測試表明L-NiCo和H-CoNi的能級結構均滿足光解水的要求,即導帶位置在產氫電位之上,價帶位置在產氧電位之下(圖3c)。熒光光譜和瞬態光電流響應譜說明L-NiCo具有比H-NiCo更強的電荷分離能力,Bode 相圖分析表明L-NiCo的電子壽命是H-NiCo的2.36倍。更加重要的是,L-NiCo的HER和OER催化性能均優于H-NiCo,其中,L-NiCO的HER和OER過電勢分別為320 和 349 mV@10 mA cm-2 ,明顯低于H-NiCo的 410 和412 mV @10 mA cm-2。正是因?yàn)镠-CoNi的OER過電勢太高,所以光照產生的空穴的勢能無法驅動析氧反應進行(圖3c),使H-CoNi喪失了光催化全解水的能力。▲圖 3不同光催化劑的能級結構。a) 紫外吸收光譜和Tauc圖 (插圖)。b) Mott-Schottky譜圖。c) 能級結構圖 (Mid: Mid-gap state)。d)線性掃描伏安曲線(掃速 5 mV s-1 無 iR 校正)。

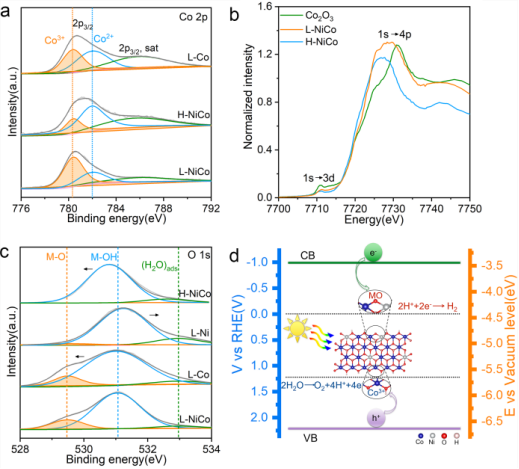

利用X射線熒光光譜(XPS)和X射線吸收近邊結構(XANES)對催化機理進行分析,發現L-NiCo中有更多的三價鈷(Co3+/Co2+=68%),而H-NiCo中二價鈷更多(Co3+/Co2+=25)(圖 4a, 4b)。另外,激光合成的L-NiCo中存在大量金屬-氧鍵,而H-NiCo中卻沒有出現這種化學鍵(圖 4c)。這些結果表明,在激光輻照過程中,L-NiCo中的OH基團被部分破壞,氫原子丟失,導致非化學計量比的NiCo(OH1-x)2。這個結論也得到了拉曼光譜的證明。密度泛函理論(DFT)計算表明,表面氫的部分丟失能夠展寬氫氧化物的帶隙,并使價帶和導帶向更高能量移動。綜合以上結果,單相鎳鈷氫氧化物的光催化全解水的原因歸結為:1)帶隙更寬,有足夠的產氫產氧驅動力。2)表面暴露的O2-有利于質子吸附和HER過程。(3)Co3+的位點促進了OH-的吸附和OER過程。4)表面吸附的H+和OH-的促進了電荷分離。5)存在中間能隙((mid-gap),有助于光吸收。6)阻抗小,利于電子快速轉移。▲圖4 L-CoNi催化位點分析。a) Co 2p XPS譜。b) Co K-edge XANES譜。c) O 1s XPS譜。d) 光照下L-NiCo全解水過程示意圖。
激光液相燒蝕合成了非化學計量的L-NiCo,無需任何犧牲劑和助催化劑的幫助,實現了光催化全解水。非化學計量的L-NiCo具有較大的帶隙,使電子和空穴的有足夠的氧化還原動力,其表面暴露的O2-和Co3+離子,加快了HER和OER反應,從而將惰性雙氫氧化物轉化為高活性全解水催化劑。我們的工作表明,合理的成分設計可以幫助獲得廉價高效的單相全解水光催化劑,同時激光燒蝕是一種強有力的手段,可以用來開發高效的催化劑。
