大型電動設備的開發迫切需要提高安全可充電電池能量密度和功率密度。鋰空（Li-O2）電池因?yàn)檩^高的理論能量密度而脫穎而出。但是，鋰金屬的高反應性和大體積變化總是導致鋰?yán)寐实汀Ｔ赟EI層中電流密度的不均勻分布導致了鋰枝晶生長，從而導致電池短路甚至嚴重事故。在正極側，基于Li2O2可逆形成和分解的理想電化學反應始終受到Li2O2和碳陰極之間的固-固接觸的挑戰，這導致反應動力學變慢，并導致鋰電池產生高的過電勢和差的循環性能。因此，迫切需要尋找Li-O2電池中Li金屬的替代負極。堿性有機溶液是有希望的液態負極材料，但缺乏有關其在鋰電池中應用的報道。近年來，基于金屬有機框架（MOF）的電極因其3D框架結構能夠促進鋰離子的傳輸而備受關注。

1. 構建了一種具有液態鋰基負極、MOF隔膜和氧正極組成的有機氧電池；

2. MOFs基隔膜可以隔離液體負極并將氧化還原介質限制在正極電解液中避免穿梭效應；

3. 有機氧電池具有優異的倍率性能，長的循環壽命以及良好的耐用性。

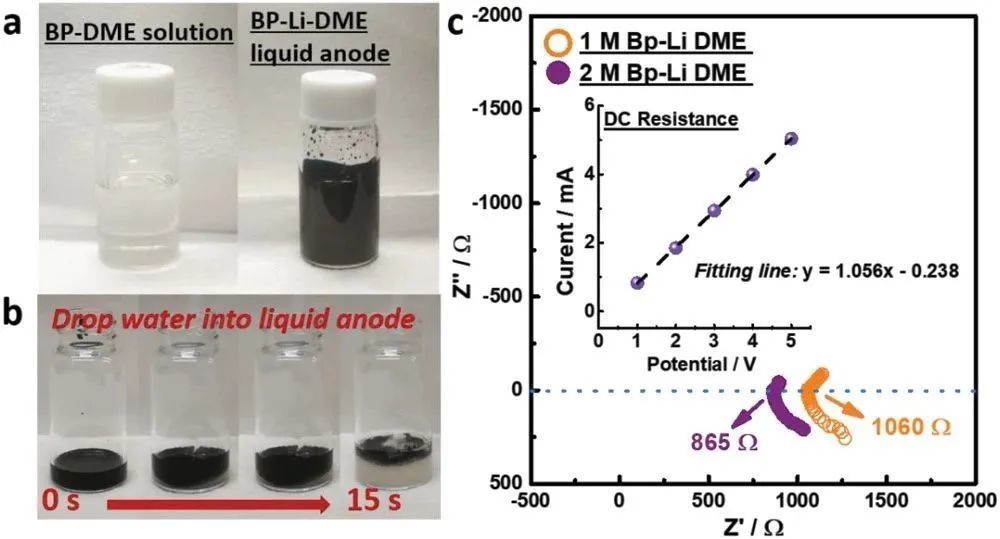

圖1. Bp-Li液態負極的性能：a）制備的Bp-Li液態負極；b）Bp-Li負極與水的反應；c）通過EIS方法測量Bp-Li液態負極的電導率；插圖：通過直流方法測得的電壓-電流曲線。

通過在1,2-二甲氧基乙烷聯苯中溶解等摩爾比的鋰金屬來制備有機液態Li基負極。鋰金屬溶解后，溶液變成深藍色（圖1a）。這表明電子從鋰原子轉移到聯苯分子，并形成聯苯-鋰絡合物（Bp-Li）。通過將H2O滴入Bp-Li負極來研究其反應性（圖1b），反應過程比較溫和，沒有明顯的爆炸和氣泡產生，這使Bp-Li負極成為有希望的鋰基負極的安全候選者。本工作分別測量了1 M和2 M Li濃度的Bp-Li負極的電導率。圖1c顯示了每種溶液的電化學阻抗譜（EIS），從1 M到2 M Li濃度，溶液電阻從1060 Ω降至865 Ω。1 M Bp-Li的總電導率為1.11×10-2 S cm-1，2 M Bp-Li的總電導率為1.36×10-2 S cm-1。通過直流方法進一步測量2 M Bp-Li負極的電導率。在電壓-電流曲線中（圖1c插圖），2 M Bp-Li負極的電導率為1.24×10-2 S cm-1, 這個值接近于DME中聯苯-Na絡合物的電導率。這再次證明了Bp-Li負極的高電導率，有望成為液態鋰基負極的候選材料。

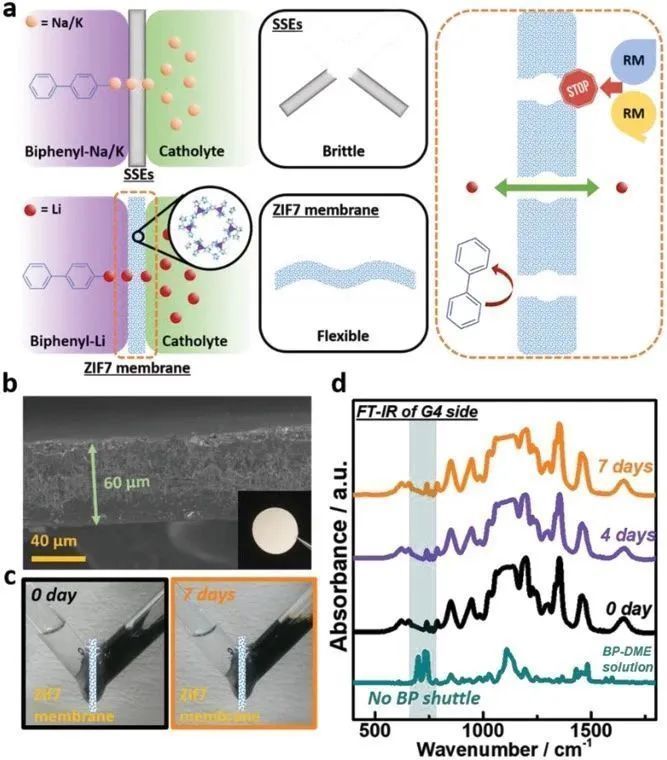

圖2. a）基于固態電解質（SSEs）的聯苯-Na / K液體負極與ZIF7隔膜的聯苯-Li液體負極的示意圖；b）ZIF7膜的橫截面SEM圖像，插圖：ZIF7膜的圖片；c）滲透裝置在開始時（黑色）和在7天后（橙色）的圖片；d）在不同時間從G4側提取的電解質的FT-IR光譜。

圖2a顯示了MOFs基隔膜，一種沸石咪唑酯骨架（ZIF7）具有良好的熱穩定性和化學穩定性。通過將ZIF7粉末和聚合物粘合劑的混合物澆鑄到基底上干燥后將其剝離制備了ZIF7膜。如圖2b所示，所制備的ZIF7膜顯示均勻的米色，表明ZIF7顆粒均勻分布在膜中。通過滲透測試對ZIF7膜分離Bp-Li負極的能力進行了研究。圖2c顯示了剛開始和7天后的滲透測試的圖片。在7天內，正極側沒有明顯的顏色變化，表明ZIF7膜可有效阻止Bp-Li傳輸?shù)秸龢O側。FT-IR進一步研究了測試過程中可能存在的物質（圖2d），在650–750 cm-1的范圍內，聯苯分子由于芳香族面外C-H彎曲振動而顯示兩個特征峰。

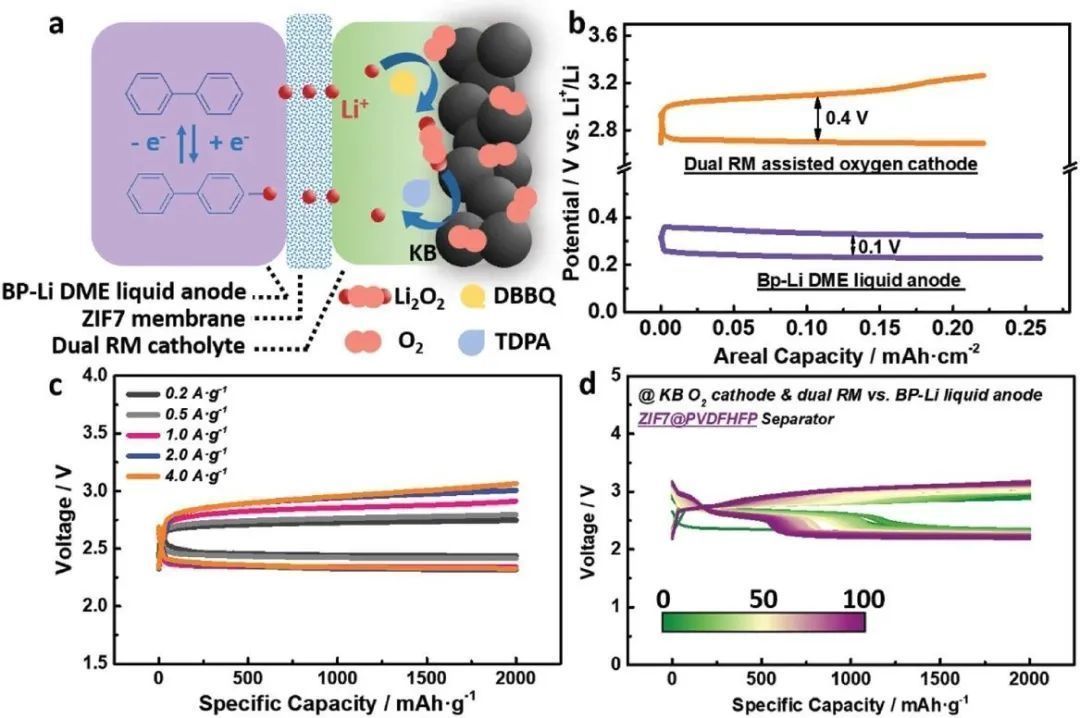

圖3. a）由Bp-Li液態負極，雙RM輔助KB正極和ZIF7隔膜組成的有機O2電池的示意圖；b）雙RM輔助氧正極和Bp-Li液體負極半電池的電化學特性；c）鋰基有機O2電池的倍率性能和d）在100圈循環內的循環性能。

圖3a顯示了一種由Bp-Li液態負極，雙RM輔助KB正極和ZIF7隔膜組成的有機O2電池。圖3b顯示了雙RMs輔助KB基氧正極和Bp-Li液態負極半電池的電化學性能。氧正極的過電勢已降低至約0.4 V，這表明DBBQ和TDPA協同氧化還原介導的作用。Bp-Li負極（相對于Li+/ Li）具有0.3 V的低工作電壓和0.1 V的窄電壓間隙，這歸因?yàn)锽p-Li負極的高離子電導率。圖3c顯示了不同倍率下基于Bp-Li負極的有機O2電池的電化學性能。在低電流密度下，有機O2電池在~2.45 V時表現出平穩的放電平臺，在~2.75V時表現出平穩的充電平臺。如圖3d所示，具有Bp-Li負極的有機O2電池在4000 mA g-1的高電流密度和2000 mAh g-1的高可逆比容量下可以實現100圈循環。良好的電化學性能表明，Bp-Li液態負極與ZIF7隔膜可以作為鋰基負極的有效組合。

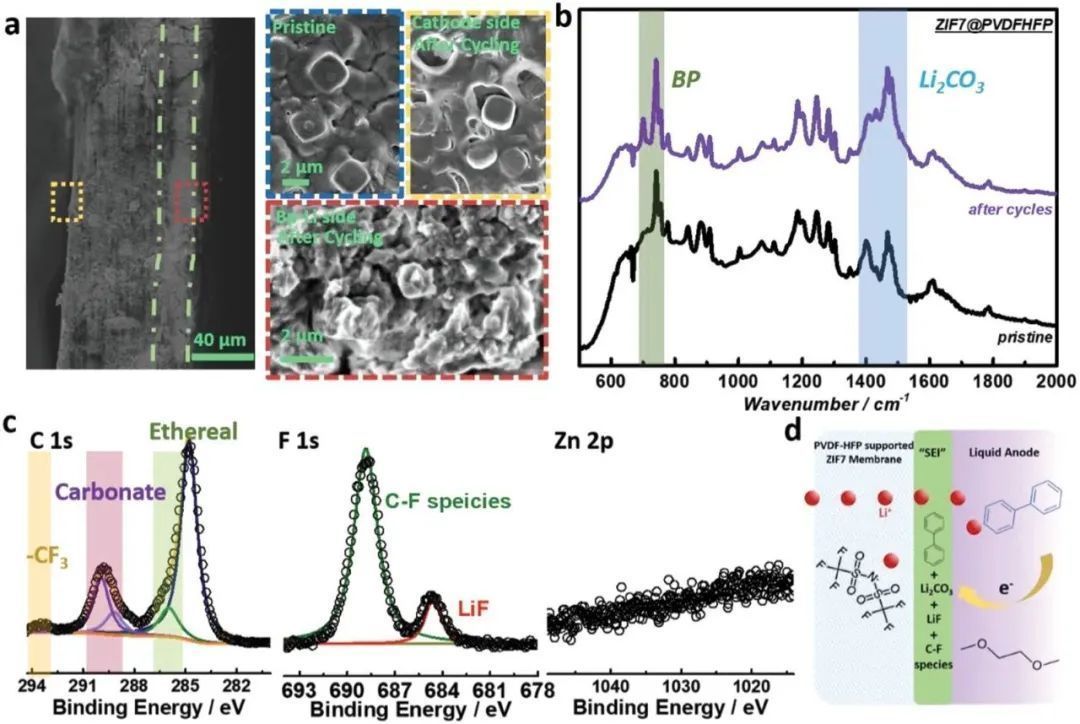

圖4. a）循環后ZIF7膜的橫截面和俯視圖的SEM圖像；b）循環前后ZIF7膜的FT-IR光譜；c）循環后，ZIF7/Bp-Li界面的XPS C 1s，F(xiàn) 1s和Zn 2p光譜；d）類SEI-ZIF7/Bp-Li界面形成機理。

圖4a顯示了電池循環后ZIF7膜的SEM圖像。與ZIF7膜的原始形態（藍色）相比，ZIF7膜正極側（黃色）和負極側（紅色）的界面表現出不同的形態。FT-IR用于研究界面新觀察到的成分（圖4b）。與原始膜相比，ZIF7在740 cm-1處的特征峰保留的很好，出現了Li2CO3（1400~1550 cm-1）和一些殘留的聯苯（650~750 cm-1）。這表明界面成分主要包括Li2CO3和不溶聯苯，這進一步被XPS結果確認（圖4c）。循環后，界面存在碳酸鹽，而C–F物種可能來自正極側電解質中留在ZIF7膜中的LiTFSI鹽的分解。界面上的Li可歸因?yàn)檎澈蟿┖蚅iTFSI鹽的分解。以上結果表明，PVDF-HFP粘合劑負載的ZIF7膜具有良好的穩定性。如圖4d所示，在ZIF7隔板和液體負極之間形成一個新的SEI層，該層由碳酸鹽如Li2CO3，LiF，CF和一些不溶的聯苯組成。另外，聚合物粘合劑對ZIF7顆粒提供強大而穩定的支撐，以確保ZIF7膜界面層的強度。因此，通過PVDF-HFP粘合劑連接的ZIF7顆粒膜具有足夠的機械強度和穩定的SEI層，成功地將Bp-Li負極與氧正極結合，從而實現穩定的循環。

本文提出了一種有機液體鋰基負極，并實現了一種基于MOF隔膜的有機氧電池。該電池顯示出優異的倍率性能，長的循環壽命以及低的過電位。這項工作不僅為鋰基電池引入了一種新型的負極，而且為聯苯基液體負極的應用提供了可行范例和機理解釋。

文獻信息

A Safe Organic Oxygen Battery Built with Li-Based Liquid Anode and MOFs Separator（Adv. Energy Mater. 2020，DOI: org/10.1002/aenm.201903953）

文章鏈接：

https://onlinelibrary.wiley.com/doi/full/10.1002/aenm.201903953
