論文DOI：10.1016/j.apcatb.2020.118767本文選取熱穩定性高以及抗水性能良好的 Zr 基金屬有機骨架材料 UiO-66 作為載體，通過調控制備方法將 Pd 粒子高度分散在 UiO-66 上，該催化劑在高空速（90000 mL/g/h），高含水量（20 vol.% water），6 次循環以及 30 h 穩定實驗測試下，催化甲苯性能不失活，T90 仍然保持在 198 oC。并在不同條件及溫度下通過原位紅外、甲苯程序升溫脫附和表面反應等手段揭露水在去除甲苯不同溫度階段所起的作用和甲苯在催化劑表面降解的歷程。A 打贏藍天保衛戰——VOCs 污染控制近年來，我國以細顆粒物（PM2.5）、臭氧（O3）和酸雨為特征的區域性復合污染日益突出，嚴重威脅人類健康。研究顯示，揮發性有機物（Volatile Organic Compounds、VOCs）是形成 PM2.5 和 O3 的關鍵前體物，是復合型大氣污染的重要誘因。2015 年 8 月 29 日修訂通過的《中華人民共和國大氣污染防治法》將 VOCs 納入監測范圍，從法律層面為 VOCs 監測提供了有力保障。此外，環保部編制完成的《國家環境保護“十三五”規劃基本思路》計劃對 VOCs 實施重點區域與重點行業相結合的總量控制。因此，如何有效防控 VOCs 所引起的以 PM2.5 和 O3 為特征的區域性復合污染，成為我國面臨的重大環境課題之一。在眾多去除 VOCs 的方法中，催化氧化技術由于其具有操作簡單、低能耗、不產生二次污染物等特點被廣泛應用，關鍵在于開發出低溫性能好，熱穩定性高，抗水性能強，能適應復雜工業廢氣的催化劑。催化氧化消除 VOCs 常用的催化劑有過渡金屬氧化物催化劑和貴金屬催化劑。與過渡金屬氧化物相比，貴金屬催化劑催化效率高，活性強，但是由于價格昂貴且資源稀缺，通常需將其負載在客體材料上得到負載型貴金屬催化劑。常用的載體為金屬氧化物。雖然這能降低貴金屬的用量且具有較好的催化活性，但由于貴金屬原子具有較大的表面能在反應中易燒結和發生聚集的缺點導致了催化劑的失活，穩定性差。因此，迫切需要尋求一種載體既能減少貴金屬的用量，提高催化活性，又能使貴金屬原子在反應過程中不發生聚集，具有較好的穩定性。金屬有機骨架（Metal Organic Frameworks、MOFs）材料是由無機金屬離子與有機配體通過自組裝過程形成的具有周期性網絡結構的晶體。MOFs 具有空間網狀結構、孔徑可調控、表面可功能化、比表面積大、以及獨特的光電磁等性質，在二氧化碳捕獲、儲氫、吸附、光/熱催化、分子磁體等諸多方面具有良好的應用前景，這為我們解決貴金屬的載體提供了新的思路。MOFs 基貴金屬催化劑由貴金屬納米粒子提供活性位點，MOFs 為貴金屬納米粒子提供合適的孔型和孔徑以限制貴金屬納米粒子的聚集，兩者具有協同催化作用，以提高催化活性。MOFs 的永久孔隙度和可調孔徑，可以穩定貴金屬納米粒子，且限制其發生聚集，具有良好的催化活性和可循環利用；MOFs 可以吸附富集污染物分子，并與活性位點相接觸，提高催化效率；此外，MOFs 結構具有高度可調的特性，配體或金屬簇上的官能團調節電子性能，不同官能團的配體與貴金屬納米粒子的相互作用不同，可以改變其催化活性和選擇性。基于此，尋找一種合適的 MOF 作為貴金屬的載體對于獲得高效穩定的負載型貴金屬催化劑至關重要。本研究我們選擇工業廢氣中常見的甲苯作為 VOCs 污染物分子。催化氧化技術的窗口溫度一般為 200-400oC 之間，這就要求載體具有一個較高的熱穩定性。此外，VOCs 工業廢氣中常含有大量的水蒸氣，這也要求載體具有較好的抗水性能。我們都知道 MOFs 由無機金屬離子和有機配體所組成，大部分 MOFs 的水熱穩定性都不高，這極大的限制了其在催化氧化領域的應用。本課題組近些年對于 MOFs 及其衍生物用于催化氧化 CO 及 VOCs 開展了大量的研究，結果顯示 Ce 基和 Mn 基 MOFs 催化劑雖然表現出較好的催化性能，但是其結構在反應過程中逐漸發生變化（Chemistry-A European Journal, 24 (2018) 8822-8832; Microporous and Mesoporous Materials 259 (2018) 211-219），這就需要我們近一步尋找一種水熱穩定性良好的MOFs用作載體。結合文獻調研，Zr 基 UiO-66 具有良好的水熱穩定性。因此，我們前期采用多種方式調變 UiO-66 的結構，結果發現，甲苯吸附催化性能均有較大幅度提升，并且抗水性能也有所提升（Journal of Hazardous Materials 365 (2019) 597-605；Journal of Hazardous Materials 366 (2019) 140-150; Journal of Colloid and Interface Science 539 (2019 152-160）。這就是本文我們選擇 UiO-66 作為載體的原因。大量文獻顯示，通過多種方法可以將 Pd 納米粒子分散到 UiO-66 表面或孔道內，并在諸多精細化工反應中取得良好的性能和選擇性。因此，我們選擇了 3 種方法用于合成負載量 1.0 wt % 的 Pd-UiO-66 催化劑，用于研究高空速以及高含水量等情況下的甲苯催化性能，并采用多種原位手段對反應機理進行研究。催化劑的低溫性能，穩定性以及抗水性對于揮發性有機物（VOCs）廢氣催化凈化至關重要。本文通過簡單的乙二醇還原方法制備出了高效穩定的 Pd-UiO-66 催化劑，該催化劑能夠在 200 °C 使得甲苯完全降解。并表現出良好的穩定性和循環性能，在高空速（90000 mL/g/h）以及高含水量（20 vol.% water）下性能不失活。通過甲苯-TPD，甲苯-TPSR 和原位紅外漫反射研究了水在去除甲苯不同溫度階段所起的作用，以及甲苯在催化劑表面的降解路徑。發現反應氣氛中引入水，在低溫反應階段有利于甲苯吸附，不利于甲苯降解，在高溫反應階段水的存在有利于甲苯降解，從而保證反應活性不降低。UiO-66 的合成采用傳統的水熱法，用濕浸漬法對 1.0 wt % 的 Pd 負載，選擇不同的還原劑還原，可得到三種不同的催化劑。▲Fig.1 Schematic of synthesis processes of (a) UiO-66, (b) Pd-U-H and (c) Pd-U-NH and Pd-U-EG.

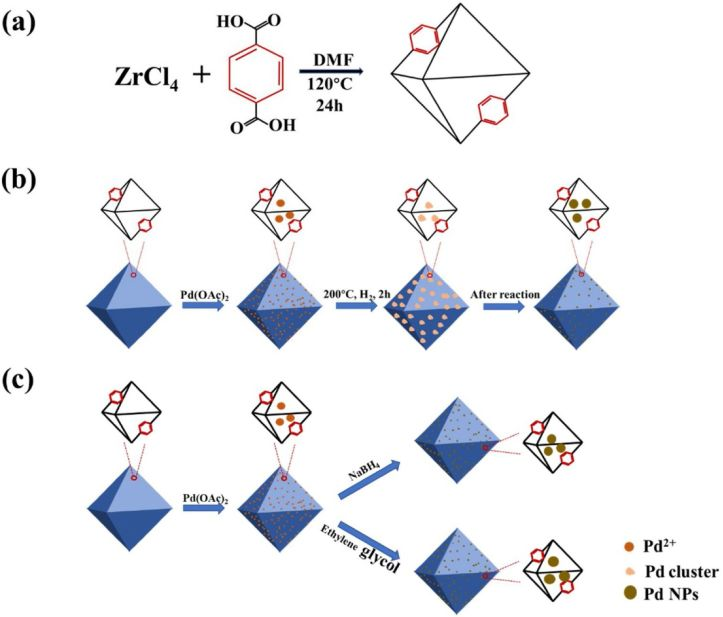

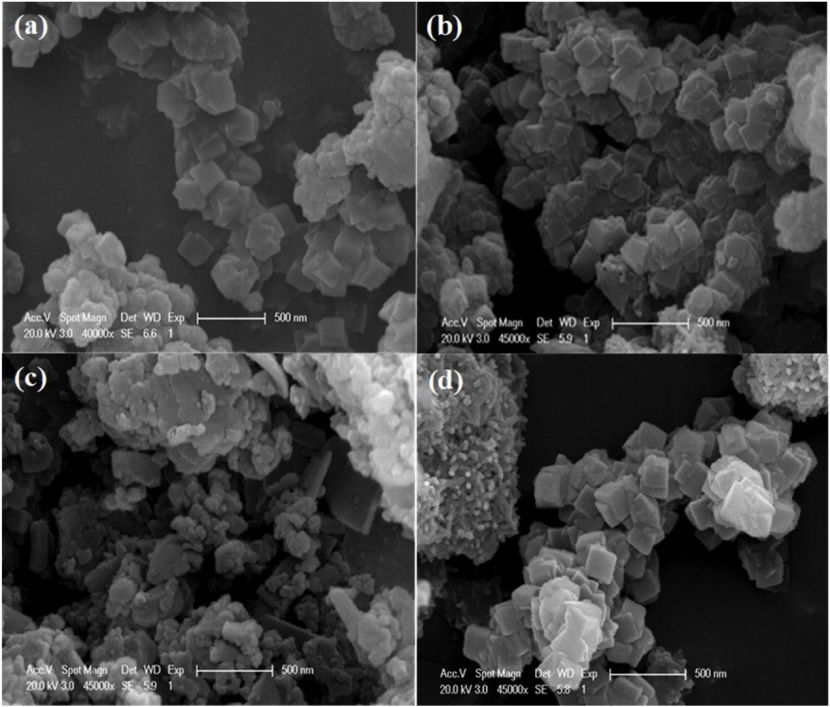

從 SEM 中可以看出負載前后 UiO-66 仍保持了原有的正八面體結構，這表面 Pd 的加入并沒有對 UiO-66 的結構有明顯的破壞。▲Fig.2 SEM images of the different catalysts: (a) UiO-66, (b) Pd-U-H, (c) Pd-U-NH and (d) Pd-U-EG.
從 TEM 中可以看到用 NaBH4 和乙二醇還原所制備出的催化劑 Pd 納米粒子的分散較為均勻，而采用 H2 還原制備出的催化劑無論是 TEM 還是HR-TEM均觀察不到Pd物種的蹤跡，因此我們猜想 Pd 在 Pd-U-H 中可能是以亞納米簇的狀態存在，這一點被反應后 Pd-U-H 的 TEM 跟 HR-TEM 所證實。Pd 物種在不同催化劑中的存在狀態是由于合成過程中還原劑的還原能力導致的。▲Fig.3 TEM and HR-TEM images of Pd-U-H (a, d), Pd-U-NH (b, e) and Pd-U-EG (c, f).

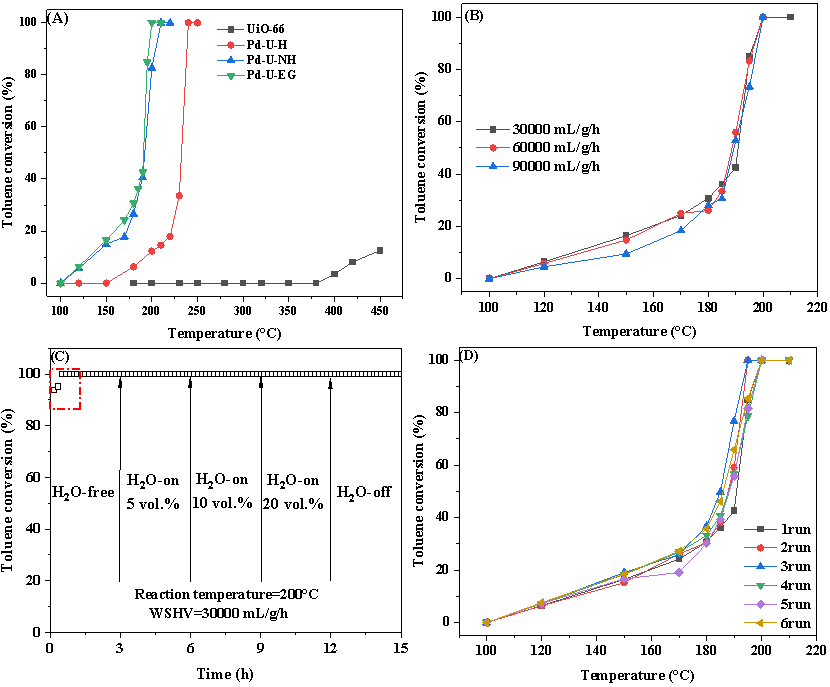

相比于其他的一些 Pd 負載的催化劑，本工作所合成的催化劑表現出優異的催化性能，其中 Pd-U-EG 的 T90 % 為 198 °C，與另外兩者相比催化性能較好。且其具有良好的抗空速，抗水性與循環利用性。在 6 次的重復使用實驗中均表現出優異的催化活性。▲Fig.4 Toluene conversion of Pd-U catalysts (A), and effect of different WSHV (B), water resistance test (C) and reusability test (D) of Pd-U-EG.

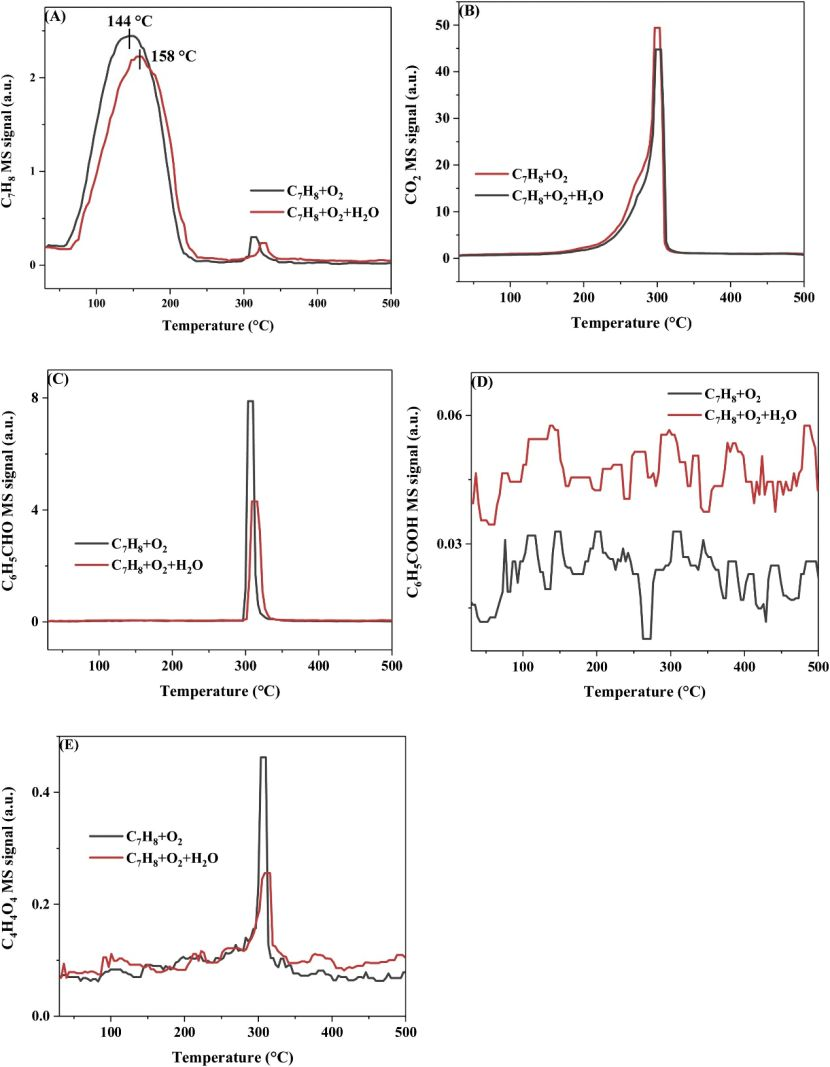

我們選擇了 Pd-U-EG 來研究催化劑的抗水性和甲苯在催化劑表面的降解歷程。從甲苯-TPD 中可以看出，通入水后有利于甲苯的吸附且減緩了甲苯的脫附。此外，無論是有沒有水的通入，均檢測到 CO2 的信號，這表明在甲苯脫附的過程中，催化劑表面的吸附氧或晶格氧參與了反應，有部分甲苯被降解。▲Fig.5 Toluene-TPD-MS profiles of (A) C7H8, (B) CO2, (C) C6H5CHO, (D) C6H5COOH and (E) C4H4O4 during toluene-TPD process of Pd-U-EG (co-adsorption of Toluene?+?O2, Toluene?+?O2 + H2O).
甲苯-TPSR 用來研究甲苯在催化劑表面的反應，同樣的發現通入水后不利于甲苯的脫附。此外，從 CO2 的出峰溫度和強度表明，通入水后有利于甲苯的降解。而且在反應過程中還檢測到了苯甲醛、苯甲酸和馬來酸的信號，表明甲苯降解時產生了這些中間產物。從苯甲酸的信號中可以看出，通入水后苯甲酸的產生量明顯增加，這可能是由于通入水后在反應體系中引入了羥基促進了苯甲酸的生成。總的來說，該催化劑具有較好的抗水性。▲Fig.6 Toluene-TPSR-MS profiles of (A) C7H8, (B) CO2, (C) C6H5CHO, (D) C6H5COOH and (E) C4H4O4 during toluene-TPSR process of Pd-U-EG (co-adsorption of Toluene?+?O2, Toluene?+?O2+H2O).
為了進一步驗證甲苯的降解路徑和水對催化劑的影響，我們分別選取了在 150 °C 和 190 °C 通水和不通水的條件下對 Pd-U-EG 做了 in-situ DRFTS 實驗。結果證實了甲苯在催化劑表面的降解歷程為甲苯-苯甲醛-苯甲酸-馬來酸-二氧化碳和水。此外，在 150 °C 相對較低的溫度下，不通水時位于3000-3100cm-1處代表甲苯的峰到 2.3 min 后消失，而當通入水時，該峰到 3.8 min 后逐漸消失。然而，當在 190 °C 下，相對較高的溫度時，無論通水與否，兩者譜圖并沒有明顯差別。這說明，在低溫時水的通入不利于甲苯降解，而高溫時，水的引入對催化劑沒有明顯的影響，進一步說明了催化劑良好的抗水性。▲Fig.7 In-situ DRIFTS spectra of Pd-U-EG under (A) 20% O2/Ar?+?C7H8 and (B) 20% O2/Ar?+?C7H8 with H2O at 150?°C, (C) 20% O2/Ar?+?C7H8 and (D) 20% O2/Ar?+?C7H8 with H2O at 190?°C.
本工作成功制備出了一種高分散 Pd 納米粒子的 MOFs 基催化劑，在對甲苯的催化降解中表現出優異的催化性能，良好的穩定性，抗水性和抗空速性能。此外在 6 次的重復利用實驗中，催化劑的催化性能基本保持不變。文章通過甲苯-TPD，甲苯-TPSR 和 in-situ DRIFTS 實驗重點研究了水對催化劑的影響。然而，在實驗中還有很多不足。在今后的實驗中我們會進一步的降低 Pd 的負載量，以期待進一步提高貴金屬原子的利用率，實現單原子分散，合成單原子催化劑，并將完全礦化率考慮到實驗中。我于2018 年 6 月從本科給排水科學與工程專業畢業，同年 9 月份加入上海理工大學環境科學與工程系張曉東老師課題組進行研究生階段學習。初來乍到，面對專業的轉變，以及可以說是我完全沒有接觸過的課題，我完全不知所措。第一次組會時，我完全不知道老師跟師兄師姐們講的是什么。這些使我倍感壓力。為了使自己盡快適應新的學習生活，一方面我會在課余時間了去實驗室跟在師兄師姐后面學習一些儀器的基本操作，向他們請教一些專業性的知識；另一方面就是閱讀文獻。儀器操作相比于閱讀文獻來說還是能接受的，然而在閱讀文獻時，通篇的英文，加上專業名詞，使我倍感頭疼，根本看不下去，剛開始一天只能大致的看完一段。隨著時間的推移，慢慢的我開始適應了英文的閱讀，遇到不懂的地方會主動向老師和師兄師姐請教，對專業性的知識開始有所理解。然而，當在真正開始做實驗時，新的問題又撲面而來，有時一個小小的失誤就會導致整個實驗的失敗，既導致藥品的浪費，重要的是浪費了時間與精力。這使我在做實驗時變得慎之又慎，總怕出現了什么差錯。從剛開始的科研小白到現在的能獨立思考問題和解決問題，老師與師兄師姐對我的幫助極大。學會發現問題并能獨立解決問題對科研來說非常重要，比如在我的這個工作中，在做抗水性實驗時，我發現水的通入后，對催化劑的影響有所不同，低溫時會降低催化劑的催化性能，高溫時這種抑制作用就消失了，恰巧我當時正在研究原位紅外漫反射，因此我就想到了能否用原位漫反射來證明這一結果，幸運的是，這一結果在原位紅外漫反射中得到了證實。所以說，發現問題，通過自己的思考并嘗試去解決在科研生活中很重要。在此，我非常感謝張曉東老師對我的指導和督促，感謝楊陽師姐，宋亮師兄，張夏璐師姐，呂旭天師兄以及同門和課題組其他老師給予的幫助。工作首次被接收，非常感謝編輯及審稿人對本工作的認可，使我受到了極大地鼓舞。在未來的時間了，我將繼續探究 MOFs 基貴金屬催化劑的合成及其在環境中的應用。同時，也期待這個方向新的研究成果被報道。（張曉東，博士，上海理工大學環境與建筑學院，副教授，上海市青年五四獎?wù)芦@得者，曾入選上海市青年科技英才揚帆計劃（人才計劃），研究工作主要集中在兩個主要研究方向：（1）CO 和 VOCs 等典型氣態污染物的降解技術和機理研究；（2）MOFs，分子篩，二維材料以及鈣鈦礦等環保材料的設計及其環境中的應用。在 ACS Catalysis、Applied Catalysis B: Environmental、Journal of Catalysis、Chemical Engineering Journal、Journal of Hazardous Materials、Journal of Colloid and Interface Science、Chemistry-A European Journal、Applied Science Surface 等國內外著名期刊上發表 SCI 檢索論文 70 余篇，其中 18 篇入選 ESI 高被引論文，4 篇入選熱點論文，h-index 為 32。申請發明專利 20 件，其中 8 件授權。 主頁：http://sea.usst.edu.cn/_t80/2013/1015/c1640a19898/page.psp）
