論文DOI：10.1002/adfm.202000561催化劑表面結構與組成影響其催化性能。我們報道了一種通過簡單的酸腐蝕方法在多孔球形β-Mo2C催化劑表面原位構建金屬摻雜與Mo空穴。實驗結果與理論計算表明金屬摻雜與Mo空穴能夠協同調控β-Mo2C表面d帶中心結構，降低β-Mo2C對H+的強吸附，顯著提升催化性能。能源已經成為當今社會基礎性戰略資源和經濟系統的基本生產要素。隨著世界人口的急速增長和技術的飛速發展，在未來將產生能源的短缺和嚴重的環境問題，傳統的化石能源越來越不能滿足技術的發展和健康生態環境的需求。氫作為理想的化學燃料、能源載體和儲能工具越來越受到人們的高度重視。電解水制氫被認為是制備高純度氫氣的有效方法，但催化劑的成本以及其在大電流密度下的活性及穩定性一直是限制電解水制氫大規模推廣的主要因素。因此，開發一種高活性，高穩定性的HER催化劑是該技術的核心要務。由于碳化鉬（Mo2C）表面特殊的電子結構及Mo的高豐度被認為是潛在的高效HER催化劑，但由于Mo-H鍵過強使得H+難以脫附，導致催化性能較低。雖已報道通過金屬摻雜或者表面空位可以調節Mo2C表面的催化性質[1,2]，但鮮有將上述兩種方法結合在一起的研究報道。因此，在碳化鉬表面同時構建金屬摻雜與表面Mo空位對于調控Mo2C催化活性、研究其新的表面性質具有意義。以往的工作分別通過金屬摻雜或表面構建缺陷位調控Mo2C表面電子環境，減弱Mo-H鍵能，對我們的工作有很大的啟發。我們在前面工作的基礎上，通過以水熱法-高溫碳化法制備了具有非均相結構的Co-Mo2C球。通過控制酸對上述Co-Mo2C球的腐蝕時間，制備出了具有球形孔道結構的表面Co摻雜的Mo2C催化劑（Co-Mo2C）、Mo缺陷存在的Mo2C催化劑（Mo(v)-Mo2C）、以及Co摻雜與Mo缺陷同時存在的Mo2C催化劑（Co-Mo(v)-Mo2C）。作為對比，通過碳化MoO3得到完整表面的Mo2C (Mo2C)催化劑。通過實驗表征及理論計算發現表面摻雜的Co原子及Mo空穴能夠協同調控Mo2C表面費米能級及d帶中心結構，進一步減弱Mo2C表面的Mo-H鍵能，提高HER催化活性。結果顯示Co50-Mo2C-12（酸處理12小時）樣品表面同時存在摻雜的Co原子及Mo空穴（Co-Mo(v)-Mo2C），且具有優異的酸性HER催化性能。如在1.0 M HClO4電解液中，該催化劑在125 mV過電位下達到-10 mA cm-2電流密度，onset電位為27 mV，且相比較于其他三種類型催化劑具有較高的比活性（0.56 mA cm-2cat.）。并且該構筑催化劑的方法可以擴展到Fe，Ni體系，同樣表現出優異的催化HER催化性能。本工作為調控Mo2C表面催化性能提供了一條新的途徑。▲Figure 1. Schematic representation of the synthesis of Co-Mo2C-t electrocatalyst.

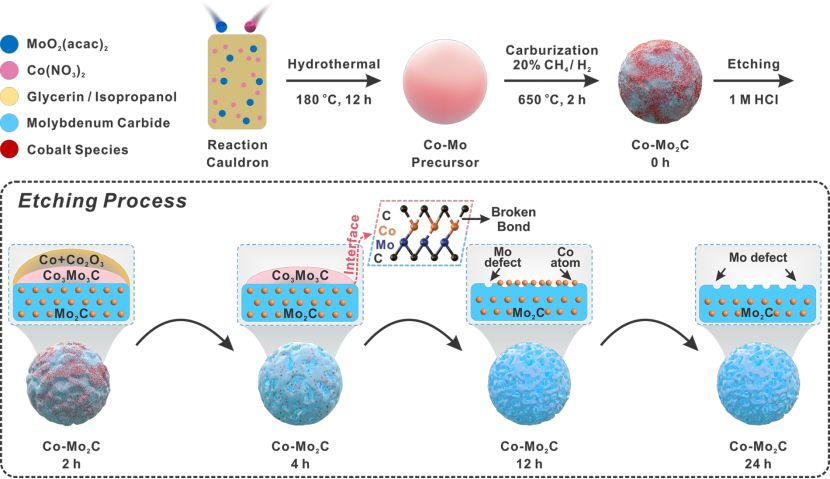

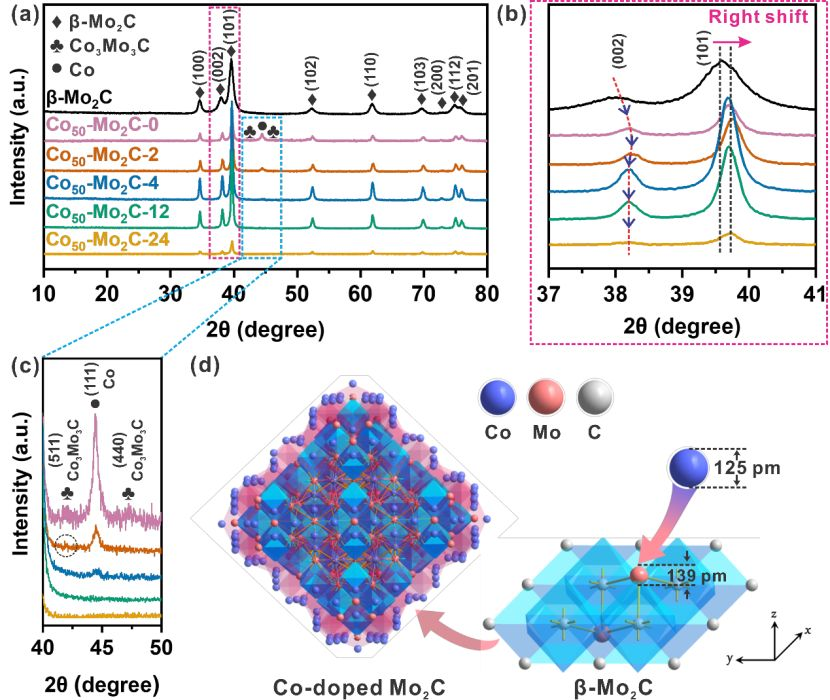

通過水熱法合成的有機前驅體球，在甲烷氫條件下碳化得到非均相Co-Mo2C 納米球。對其進行酸處理，通過控制酸處理時間，得到一系列具有不同表面結構、組成的多孔球形Mo2C催化劑樣品，記為Co50-Mo2C-t (50為Co含量，t為酸處理時間)。后續表征結果顯示表面Mo空穴及摻雜的Co原子是由于酸處理過程中Mo-C鍵及Co-Mo-C鍵斷裂所形成。▲Figure 2. XRD patterns of β-Mo2C and Co50-Mo2C-t with different HCl etching treatment time. a) full spectrum; b) the corresponding zoom-in regions between 2θ at 37° and 41°; c) the corresponding zoom-in regions between 2θ at 40° and 45°, and d) the schematic process of Co atom replacing or doping into molybdenum carbide crystal lattice.

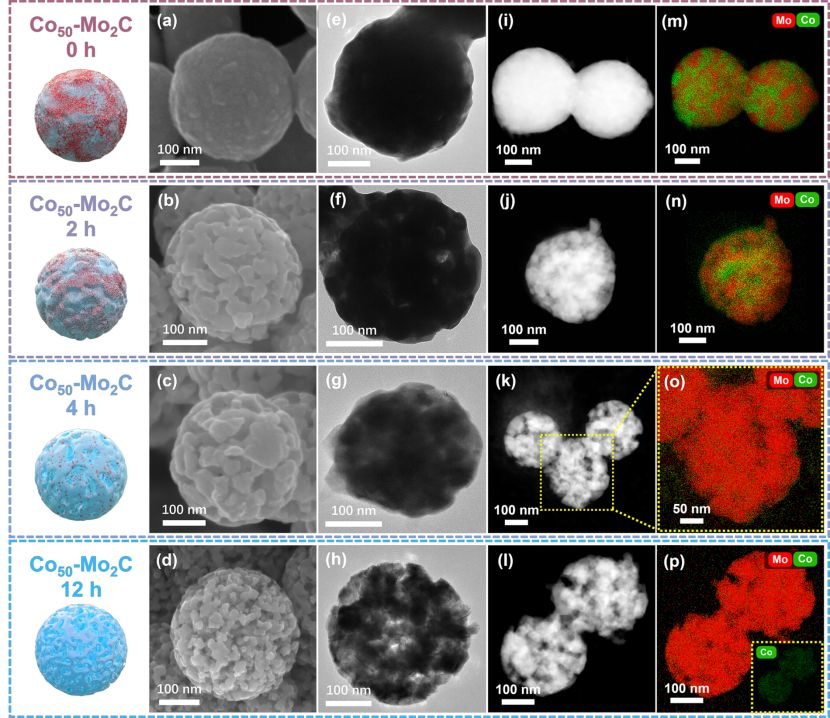

XRD結果顯示出現Mo2C、金屬Co和Co3Mo3C物種的衍射峰。且在高溫碳化過程中，部分Co原子進入到Mo2C晶格中。隨著酸處理時間的增加，Co和Co3Mo3C物種逐漸消失，直到酸處理12h后，只有β-Mo2C物種的衍射峰。此外，由于Co原子進入Mo2C晶格中，導致Mo2C的衍射峰發生偏移。▲Figure 3. Morphology and elemental analysis of Co50-Mo2C-0, Co50-Mo2C -2, Co50-Mo2C -4, and Co50-Mo2C -12. a-d) SEM images; e-h) TEM images; i-l) high annular dark-field scanning TEM (HAADF-STEM) images and m-p) corresponding elemental mapping.

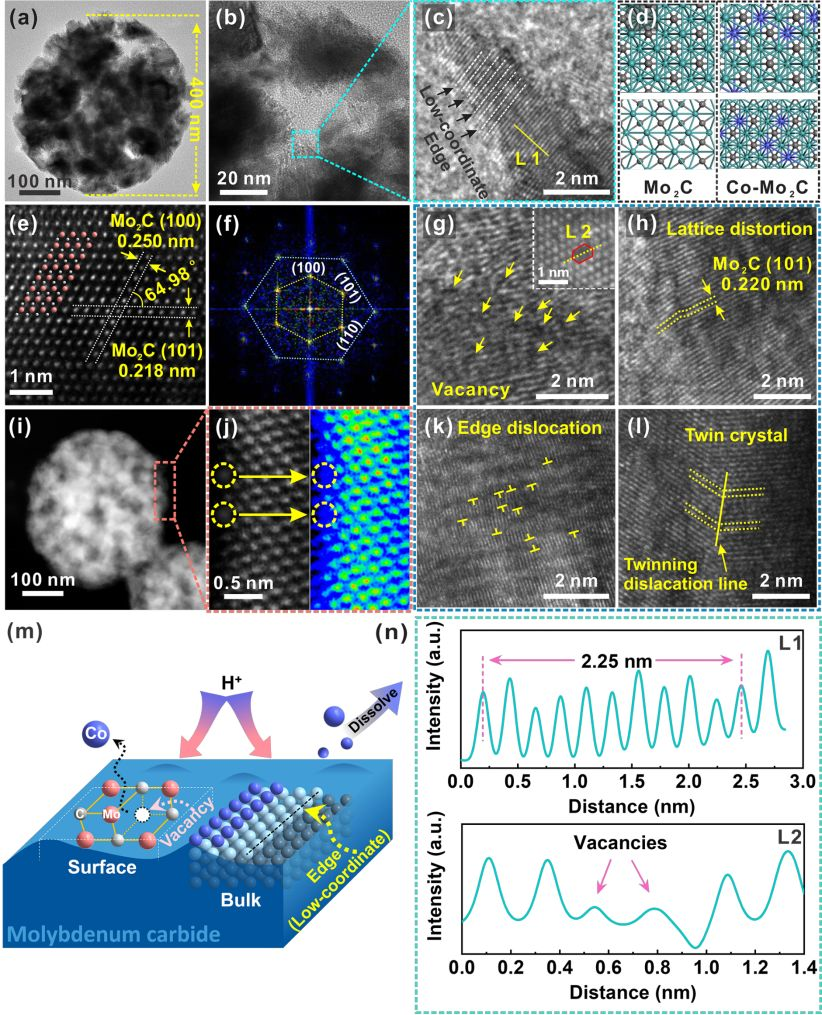

通過對不同酸處理時間樣品形貌觀察發現：1）金屬Co與Mo2C組成的球是非均相狀態；2）隨著酸處理時間增長，金屬Co組分逐漸減少，并且在球體中形成孔道結構；3）酸處理12小時后樣品表面仍然保留一部分Co元素。▲Figure 4. a-c) TEM images of Co50-Mo2C-12; d) model structure of pure β-Mo2C and Co-doped molybdenum carbide; e) aberration-corrected HAADF-STEM image of Co50-Mo2C-12; f) SAED pattern corresponding to (e); g,h,k,l) HR-TEM image of Co50-Mo2C-12 surface defects; i) aberration-corrected HAADF-STEM image of Co50-Mo2C-12 with low magnification; j) left: high resolution aberration-corrected HAADF-STEM image of Co50-Mo2C-12 and corresponding heat map image; m) schematic illustration of etching process; n) image intensity line profiles taken alone the yellow lines (L1 and L2) in Figure 4c,g.

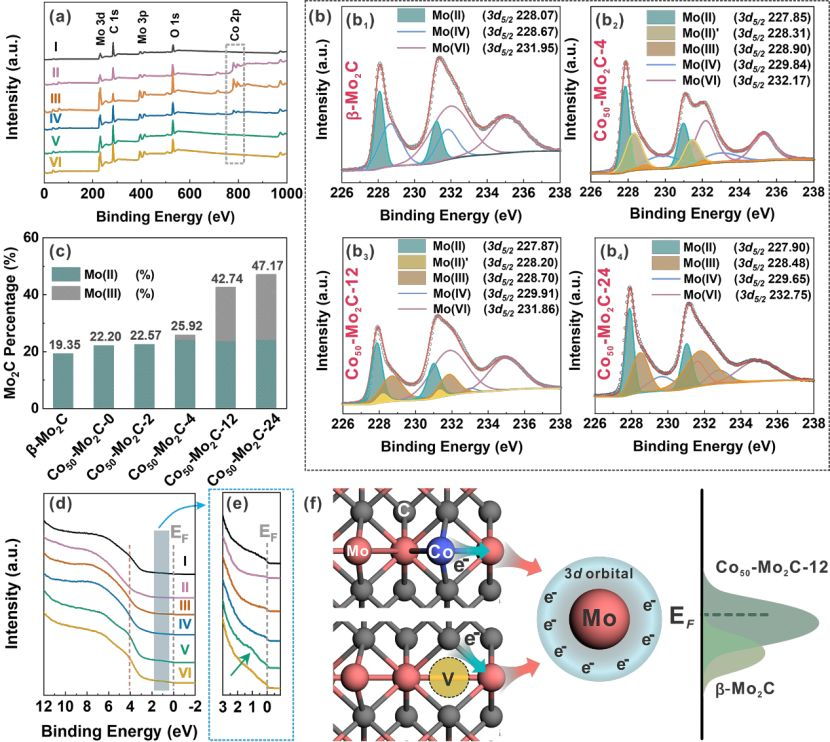

通過對Co50-Mo2C-12樣品表面結構表征發現，球體內部存在很多針狀突刺結構。此外HR-TEM結果顯示樣品表面存在大量缺陷位（空穴、位錯、晶格扭曲等），XPS結果顯示該缺陷位為Mo空穴所形成。此外球差電鏡結果也證實了表面Mo空穴的存在。圖描述了在酸腐蝕過程中形成空穴和刺狀結構的形成是由于Co-Mo-C鍵的斷裂及Mo2C表面金屬Co的脫離。▲Figure 5. a) Full XPS profiles of β-Mo2C (I), Co50-Mo2C-0 (II), Co50-Mo2C-2 (III), Co50-Mo2C -4 (IV), Co50-Mo2C -12 (V), and Co50-Mo2C -24 (VI); b) high resolution XPS spectra of Mo 3d of β-Mo2C (b1), Co50-Mo2C-4 (b2), Co50-Mo2C-12 (b3), and Co50-Mo2C-24 (b4); c) Surface Mo2+ and Mo3+ percentages of the above samples determined by XPS profiles; d, e) their UPS spectra of valance band; f) schematic illustration for the electron transfer of Mo, C, and Co atom, and the valance band of β-Mo2C and Co50-Mo2C-12.

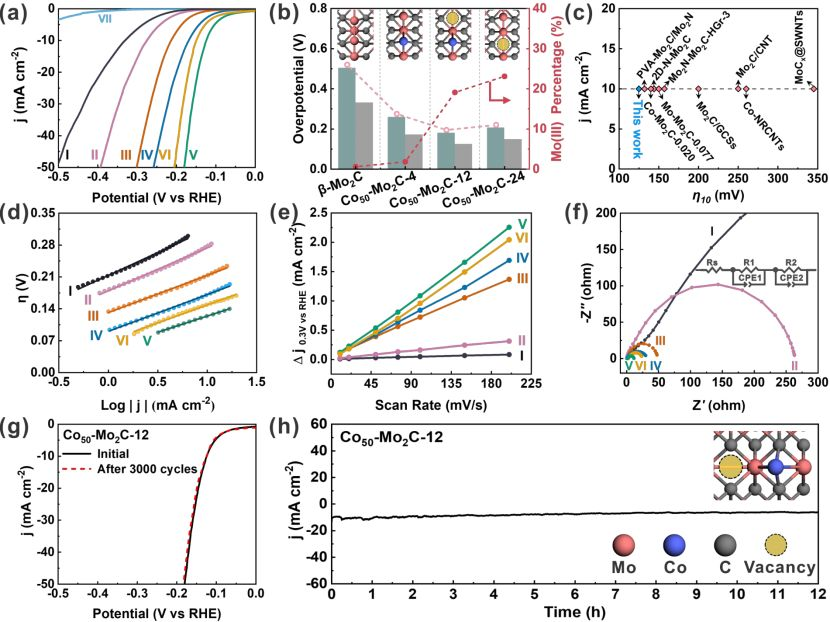

由XPS和UPS表征結果可發現Co50-Mo2C-12表面同時存在大量的Mo空穴和Co物種。Mo空穴及Co的摻雜改變了催化劑表面的電子環境及價帶結構，使得催化劑表面的Mo原子附近產生富電子結構，進一步填充到Mo-H鍵的反鍵軌道中，這種反鍵軌道的產生有利于H的脫附過程，可以極大的提高HER催化活性。另一方面，Co50-Mo2C-12樣品表面在Fermi能級附近產生了更多的價電子，價電子的增加也有助于HER催化性能的提高。▲Figure 6. a) Polarization curves of β-Mo2C (I), Co50-Mo2C-0 (II), Co50-Mo2C-2 (III), Co50-Mo2C-4 (IV), Co50-Mo2C-12 (V), Co50-Mo2C -24 (VI), and C powder (VII); b) relationship between overpotential (at j = 10 (gray) and 50 (green) mA cm?2); c) comparison of Co50-Mo2C-12 with other works; d) Tafel plots for HER; e) estimation of Cdl by plotting the current density variation against scan rate to fit a linear regression; f) the Nyquist plots (with an applied potential of 200 mV); g) durability of the Co50-Mo2C-12 modified electrode with an initial polarization curve and after 3000 cycles in 1 M HClO4; h) The stable operation of the Co50-Mo2C-12 catalyst running at ?150 mV in 1 M HClO4 for 12 h.

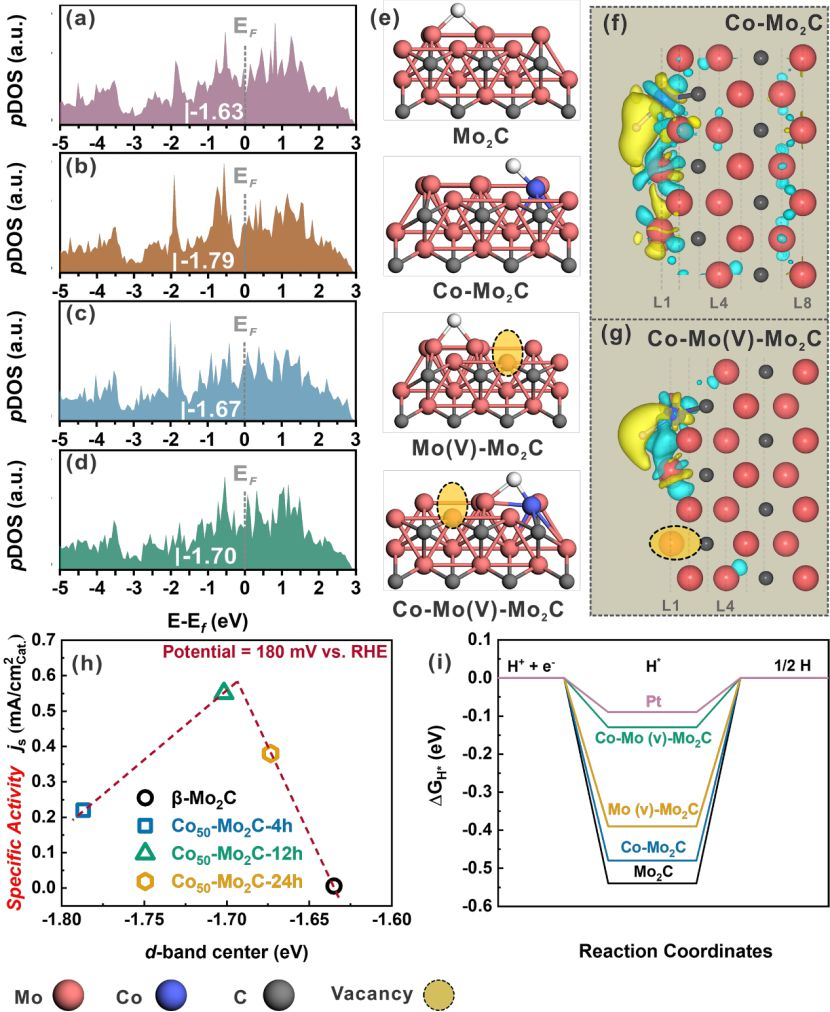

以1M HClO4為電解液，在酸性條件下對催化劑做HER活性測試。催化劑活性順序?yàn)椋篊o50-Mo2C-12 >Co50-Mo2C-24 >Co50-Mo2C-4 >β-Mo2C（即Co-Mo(v)-Mo2C> Mo(v)-Mo2C> Co-Mo2C> Mo2C）。相比較于其他類型的碳化鉬基催化劑，本實驗所制備的碳化鉬基催化劑具有優異的催化性能。相比較于其他對比樣品，表面同時存在雜原子Co與Mo空穴的Co50-Mo2C-12樣品在阻抗、電化學表面積等方面也表現出較優異的特性。經過CV循環3000圈和計時電流測試的穩定性測試，Co50-Mo2C-12穩定性良好。結合上述表征結果，表面同時存在雜原子Co與Mo空穴時的催化活性高于雜原子Co與Mo空穴單獨存在的樣品（Co50-Mo2C-4，Co50-Mo2C-24）。▲Figure 7. a-d) pDOS of d-state (the white bar shows d-band center position, εd) of model structure of Mo2C, Co-Mo2C, Mo(v)-Mo2C, and Co-Mo(v)-Mo2C, respectively; e) optimized structure of adsorbed H on Mo2C, Co-Mo2C, Mo(v)-Mo2C, and Co-Mo(v)-Mo2C slab models; f,g) charge density distribution of Co-Mo2C and Co-Mo(v)-Mo2C, respectively; h) relationship between specific activity at 180 mV and d-band center for β-Mo2C, Co50-Mo2C-4, Co50-Mo2C-12, and Co50-Mo2C-24; i) free energies of H adsorption on Mo2C, Co-Mo2C, Mo(v)-Mo2C, and Co-Mo(v)-Mo2C.

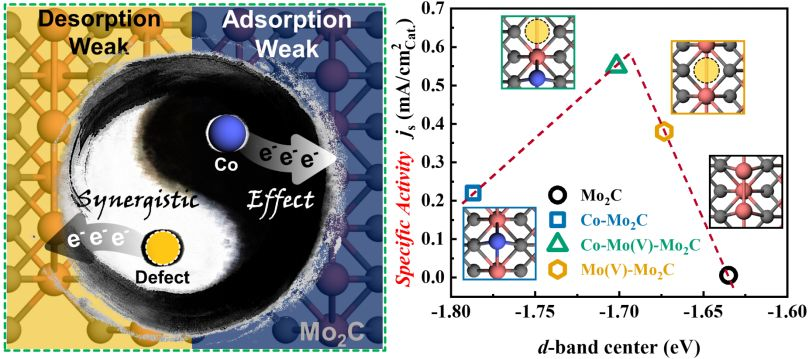

DFT理論計算解釋了Co-Mo(v)-Mo2C樣品表面如何提高了HER催化活性。首先d軌道的態密度投影結果顯示相比較于其他樣品，當雜原子Co與Mo空穴同時存在時（Co-Mo(v)-Mo2C）導致d帶中心處于合適位置，表明以Co-Mo(v)-Mo2C為模型的催化劑吸脫附強度適中。由于Co原子的電負性明顯小于Mo原子，導致單獨Co原子存在時使得碳化鉬表面d帶偏移費米能級過多，因而引起Mo-H鍵能太弱，HER活性較差。當表面存在Mo空穴時，由于Mo空穴的屏蔽效應大大減弱了Co原子對Mo2C表面d軌道的影響，促使催化劑表面d軌道處于一個適當?shù)奈恢谩Ｎ覀儗⒋呋瘎┑腍ER活性歸一化到催化劑表面積上得到催化劑的比活性（Specific Activity），并結合d帶中心數值發現其呈現經典的火山型曲線，并且Co50-Mo2C-12處于火山頂位置。吉布斯自由能結算結果顯示，Co-Mo(v)-Mo2C的吉布斯自由能最接近于0。上述結果表明，表面摻雜Co或Mo空穴能夠有效調節Mo2C表面的能帶結構，從而調控催化劑表面對H吸脫附能力的大小，進而提高催化劑的HER催化活性。當Mo2C表面只存在Co或Mo空穴時，導致Co-Mo2C催化劑表面對H的吸附能力太弱或太強，影響催化性能。當催化劑表面同時存在Co雜原子與Mo空穴時，催化劑表面H的吸脫附能力相當，表明在此體系中,Mo空穴和Co雜原子起到了協同調控的作用。
在本工作中，我們先通過水熱-高溫碳化方法合成了非均相混合的Co-Mo2C球，隨后通過酸處理形成了具有多孔結構的球形Mo2C（Co50-Mo2C-t），其孔道內部存在大量的刺狀結構。這種孔道層級結構有利于催化反應中的傳質過程。通過控制酸處理時間，能夠得到不同表面性質的Co50-Mo2C-t催化劑樣品。表征結果發現酸處理時間為12小時（Co50-Mo2C-12），Mo2C表面同時存在摻雜的Co原子以及形成的Mo空穴，該樣品在1 M HClO4電解液中表現出優異的HER催化活性及穩定性。表征結果證明摻雜的Co原子以及Mo空穴能夠協同影響催化劑表面電子結構，使得Mo原子周圍電子密度增加，進一步調控價帶結構及d帶中心結構。而碳化鉬表面d帶中心的改變會影響H物種在催化劑表面的吸脫附性質，最終調控催化劑的本征活性。DFT結果進一步顯示，當Co原子和Mo空穴同時存在時（Co-Mo(v)-Mo2C），在Co和Mo協同電子效應的作用下，使得H在Mo2C表面的吸脫附能力達到平衡，進而Co50-Mo2C-12表現出優異的HER催化性能（ηonset = 27 mV; η10=125 mV; η50=180 mV, j0= 1.78×10-1 mA cm-2）。且上述協同電子效應不僅適用于Co元素，還可以推廣到其他過渡金屬，例如，F(xiàn)e, Ni修飾的存在Mo空穴的Mo2C，在反應中也表現出優異的HER活性。本工作對于調控碳化鉬基催化材料提供了一種新的思路和方法，對于雜原子與空穴的協同調控作用提供了一種可行性方案。這項工作有望為開發高性能、低成本的電催化劑提供新的發展機會。[1] H. Lin, N. Liu, Z. Shi, Y. Guo, Y. Tang, Q. Gao, Adv. Funct. Mater. 2016, 26, 5590[2] F. Li, X. Zhao, J. Mahmood, M. S. Okyay, S. M. Jung, I. Ahmad, S. J. Kim, G. F. Han, N. Park, J. B. Baek, ACS Nano 2017, 11, 7527.王鐵軍，廣東工業大學教授、博士生導師，現任廣東工業大學輕工化工學院院長。主要從事能源催化方面研究。高層次人才、科技部“創新人才推進計劃”中青年科技創新領軍人才、廣東省“特支計劃”科技創新領軍人才、中國可再生能源學會生物質能專業委員會委員。主持承擔完成國家基金重點/面上、國家863計劃、國家973計劃項目課題、國家重大儀器研制等各類國家及省部重點科研項目30余項。獲得聯合國工業發展組織“Blue Sky Award”、廣東省科學技術一等獎等獎勵。發表SCI論文190余篇，編著6部，獲得授權發明專利32項，其中美國專利1項、歐洲專利1項。本課題組（綠色能源催化課題組）長期招聘具有化工、材料背景的博士研究生、博士后研究員。其中優秀博士后研究員可享受校聘副教授待遇，30萬基礎年薪，并有豐厚的論文和項目獎勵，出站后可申請留校，詳情見《廣東工業大學優秀博士后招聘公告》（http://rscbgb.gdut.edu.cn/info/1052/1002.htm?from=timeline）。
