通訊單位：廈門大學化學化工學院 論文DOI：10.1021/acscatal.9b04309
我們使用超臨界干燥法制備了具有高比表面積的 ZnO-ZrO2 氣凝膠，并與 H-ZSM-5 分子篩耦合為雙功能催化劑用于催化 CO2 加氫制芳烴。在保證 CO2 單程轉化率為 16 %，芳烴選擇性 76 %的前提下，芳烴的時空收率達到 0.24 g goxide–1 h–1，顯著高于文獻已報道結果。研究發現利用超臨界干燥法制得的 ZnO–ZrO2 氣凝膠，具有高比表面積和高氧空位密度，且氧空位密度與甲醇中間體的生成速率成線性關系，證實了氧空位為 CO2 的吸附活化位點.
如果氫氣可以從可再生能源中大量獲得，那么將 CO2 加氫轉化為高附加值碳?xì)浠衔飳⒆兊梅浅Ｓ星熬啊＝谟性S多課題組報道了利用雙功能催化劑催化 CO2 加氫制烯烴、汽油以及芳烴的優秀工作：通過設計氧化物-分子篩雙功能催化劑，將 CO2 制甲醇與甲醇制碳?xì)浠衔锓磻?yīng)耦合，選擇性地合成特定餾分和分子結構的碳?xì)浠衔铮黄屏藗鹘y(tǒng) Fe 基催化劑上產物分布受到的表面聚合機理的限制。
然而，由于 CO2 固有惰性，不論是使用金屬，還是金屬氧化物作為活化 CO2 的活性相，始終存在目標產物時空收率低的問題。已發表的 CO2 制芳烴工作中，最高的芳烴時空收率僅為 0.15 g goxide–1 h–1（基于 Fe 基催化劑），且此時芳烴在碳?xì)浠衔镏羞x擇性低于 50 %。在保證芳烴選擇性的前提下提高 CO2 制芳烴的時空收率非常具有挑戰性。
近期文獻報道了多種非銅基混合氧化物用于構建雙功能催化劑轉化 CO2 制碳?xì)浠衔铮玢熁?、鉻基和鋯基混合氧化物。一般認為混合氧化物表面的氧空位在 CO2 的吸附和活化過程中扮演重要角色。氧空位的形成可以通過部分還原處理或者雜原子摻雜的方法來促進。然而混合氧化物的組成和還原條件已經得到優化，大幅提高催化劑活性比較困難。另外一個簡單樸素的提高表面氧空位密度的方法是增大混合氧化物的比表面，然而雙功能催化劑需在高溫放熱條件下工作，混合氧化物很難保持高比表面。
我們從實驗室中常用的具有高比表面積的二氧化硅氣凝膠獲得靈感，通過結合溶膠凝膠法和超臨界干燥法合成了具有高比表面的 ZnO-ZrO2 氣凝膠，在經過 500 攝氏度煅燒后仍然保持 124 m2 g–1 的比表面積，顯著高于文獻報道的 ZnO-ZrO2 混合氧化物比表面積（約 50 m2 g–1）。
通過電子順磁共振譜(EPR)表征證實，ZnO-ZrO2 氣凝膠的氧空位密度顯著高于浸漬法、共沉淀法和硬模板劑法制備的 ZnO-ZrO2 混合氧化物。氧空位的含量與 CO2 的吸附量以及甲醇中間體的生成速率有著緊密關系，極有可能是 CO2 的吸附和活化位點。在 ZnO-ZrO2/H-ZSM-5 雙功能催化劑上，CO2 加氫制芳烴的時空收率可達 0.24 g goxide–1 h–1，甚至高于經典的 Fe/H-ZSM-5 雙攻能催化劑。
我們首先通過傳統的共沉淀法合成了幾種常見的 CO2 加氫制甲醇催化劑，并耦合 H-ZSM-5 分子篩用于催化 CO2 加氫制芳烴。從反應性能可以看出 co-ZnO-ZrO2 氧化物相較其他的氧化物在芳烴收率（STY）和 CO 選擇性上具有明顯的優勢，因此選擇 ZnO-ZrO2 氧化物作為基礎，進行進一步的研究。
▲圖1. (a) 不同雙功能催化劑上的 CO2 轉化率、 CO 選擇性及芳烴時空收率. (b) 碳?xì)浠衔镞x擇性. (c) 催化劑制備方法對于雙功能催化劑性能影響. (d) ae-ZnO-ZrO2/H-ZSM-5 催化劑上碳?xì)浠衔锾紨?shù)分布.
氣凝膠具有比表面積高和熱穩定性高的特點，因此我們結合溶膠凝膠法和超臨界干燥法合成了 ae-ZnO-ZrO2氣凝膠。相較硬模板法（ht-ZnO-ZrO2），共沉淀法（co-ZnO-ZrO2），浸漬法（im-ZnO-ZrO2）得到的 ZnO-ZrO2，ae-ZnO-ZrO2 在耦合 H-ZSM-5 分子篩后，催化劑在保持高芳烴選擇性的同時顯著提高了芳烴的時空收率。
經超臨界方法干燥后，ae-ZnO-ZrO2 的比表面積可以達到 471 m2 g–1。雖然在 500 攝氏度焙燒后，比表面積降低至 124 m2 g–1，但仍是共沉淀法和硬模板法合成的 ZnO–ZrO2 的兩倍以上。透射電鏡表征結果顯示 ae-ZnO-ZrO2 氣凝膠是由 5 nm 左右的粒子堆積而成的疏松網狀結構，且具有明顯的大孔和介孔結構。通過物理混合方法， ae-ZnO–ZrO2 氣凝膠可均勻地分布在 H-ZSM-5 晶體表面。▲圖2. (a) ae-ZnO-ZrO2 氣凝膠合成過程. (b) ae-ZnO-ZrO2 氮?dú)馕锢砦浇Y(jié)果. (c，d) ae-ZnO-ZrO2 氣凝膠電鏡表征結果. (e) 雙功能催化劑掃描電鏡表征結果.
我們通過 EPR 對不同合成方法以及不同 Zn 含量的 ZnO-ZrO2 進行了表征。結果顯示，ae-ZnO-ZrO2 具有最高的氧空位密度，其次是 ht-ZnO-ZrO2, co-ZnO-ZrO2 和 im-ZnO-ZrO2。同時Zn的含量對于氧空位的生成也有明顯的影響，Zn/Zr 為 1/8 時，氧空位濃度最高。通過將反應性能與氧空位含量進行關聯，我們發現甲醇生成速率與氧空位數量呈現明顯的線性相關性。
另外，我們通過 CO2-TPD 發現，在 Zn 含量相同的情況下，CO2 吸附量遵循 ae-ZnO-ZrO2 > ht-ZnO-ZrO2 > co-ZnO-ZrO2 > im-ZnO-ZrO2，這與氧空位的變化趨勢一致。對于不同 Zn/Zr 比的 ZnO-ZrO2，我們同樣發現了 CO2 的吸附量主要受到氧空位密度的影響，進一步確認了氧空位為 CO2 的吸附位。

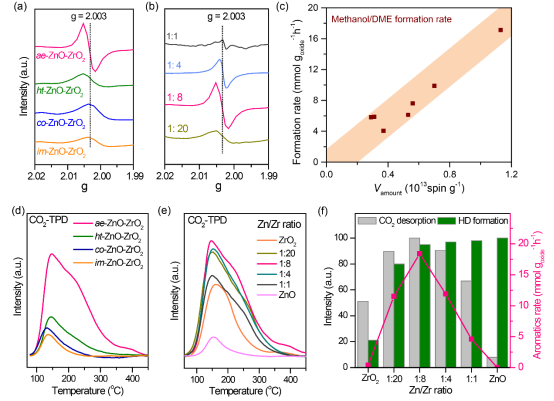

H2 的活化也是反應中十分重要的一個環節，對于芳烴的生成速率有明顯的影響。我們通過 H2-D2 交換實驗，考察了具有不同 Zn/Zr 比 ZnO-ZrO2 的 H2 活化能力，發現純 ZrO2 基本無法活化 H2，而隨著 Zn 含量的增加，ZnO-ZrO2 的 H2 活化能力明顯增強，因此我們認為 Zn 主要作用是促進 H2 的活化。▲圖3. (a, b) 不同制備方法和 Zn/Zr 比催化劑的 EPR 表征結果. (c) CH3OH/DME 生成速率與氧空位密度關系. (d, e) 不同制備方法和 Zn/Zr 比催化劑 CO2-TPD 表征結果. (f) 芳烴生成速率與混合氧化物上吸附 CO2 量和活化氫氣能力的關系.
本研究主要針對雙功能體系催化 CO2 加氫制備芳烴過程中時空收率低的問題，設計合成了小粒徑，高比表面，高氧空位含量的 ZnO–ZrO2 氣凝膠作為活化 CO2 的組分，耦合 H-ZSM-5 分子篩后明顯提高了芳烴的時空收率。研究闡明了氧空位對 CO2 的吸附活化作用，以及 Zr 與 Zn 在甲醇生成反應中扮演的角色。本研究為設計調控氧化物表面缺陷，提高 CO2 轉化效率提供了新的研究思路。
