分享一篇近期發表在Angewandte Chemie International Edition上的文章，題為：Triangular Nanotoroids Self-Assembled from Polypeptide Homopolymers: The Formation Route and Mechanisms。該文章的通訊作者為華東理工大學的林嘉平教授和蔡春華教授。
納米環形體常見于DNA、蛋白質等生物大分子中，其獨特的幾何形狀和拓?fù)涮匦詫?duì)于理解生物大分子功能以及開發納米反應器、生物成像材料等應用具有重要意義。相較于直接自組裝，基于預成型組件的形態轉變法在構建復雜納米結構方面展現出優勢，可通過調控中間體的演化過程來制備納米環形體。然而，天然納米環形體多為非圓形（如多邊形、“8”字形），而人工制備的體系仍以圓形為主，因此，可控制備形態均一的非圓形納米環形體仍是當前面臨的核心挑戰。
多肽自組裝是制備納米環形體的重要途徑之一，通過調控分子間作用力已可實現多種結構的可控構建。但現有研究多集中于寡肽體系，對多肽納米環形體的探索相對有限，且所得拓?fù)浣Y(jié)構較為單一。因此，開發具有新穎形態的多肽納米環形體，是突破當前結構局限的一個重要研究方向。
在本文中，作者首次發現疏水性的γ-芐基-L-谷氨酸均聚物（PBLG）可通過三步自組裝過程形成三角形納米環形體。隨著水含量增加，體系依次經歷納米纖維形成、纖維卷曲成圓形納米環、以及圓形環進一步折疊為馬鞍狀、V形和最終三角形納米環形體的形態演變過程。該研究實現了多肽自組裝體系中首例三角形納米環形體的可控構建。
圖1. PBLG1904自組裝形成的三角形納米環形體 制備路線及PBLG分子結構示意圖。(b) SEM圖像，插圖為冷凍SEM圖像。(c) TEM圖像，插圖為流體動力學半徑分布。(d) AFM圖像及對應高度剖面。(e) 邊長統計分布。(f) 內角統計分布。(g) 邊長與邊寬隨聚合物濃度的變化關系。比例尺：500 nm。
本研究通過溶劑調控法制備了三角形納米環形體：將PBLG????溶于二惡烷/DMF混合溶劑后，注入水使其體積分?jǐn)?shù)達23.1%（遠超臨界含水量4.3%），經穩定透析后獲得水分散體（圖1a）。SEM/TEM圖像證實三角形結構的形成（圖1b,c），其尺寸均勻（邊長380±25 nm，邊寬85±10 nm）。冷凍SEM表明形貌為溶液相固有特征，DLS顯示流體動力學半徑約112 nm且分布集中，共同驗證了結構的均一性。
AFM顯示三角形納米環形體的三維構型（圖1d）：一側高度呈梯度變化（88–150 nm），另兩側等高（約88 nm）。其右手手性經AFM/SEM共同確認，源于PBLG分子的手性。統計測量表明，三角形納米環形體邊長集中于300–450 nm（圖1e），內角多為45°–75°（圖1f），符合等邊三角形特征。尺寸可通過濃度調控：濃度自0.02 g/L增至5 g/L時，邊長由約270 nm增至550 nm（圖1g），邊寬同步略增。
聚合度（DP）是調控三角形納米環形體形成的關鍵因素。實驗發現其臨界DP值約為1300：低于該值生成紡錘形結構；接近時形成環形與纖維混合物；超過該值則均可獲得尺寸形態均一的三角形納米環形體。該現象歸因于PBLG鏈持久長度（約200 nm，對應DP≈1300）決定的剛性轉變，超過此閾值后分子鏈呈穩定半剛性，使自組裝形貌不再隨DP變化。
本研究通過調控含水量（4.5–50.0 vol%）探索PBLG自組裝過程。直接透析均得到三角形納米環形體，而冷凍法顯示低含水量（4.5–20.0 vol%）下存在多種過渡形態（圖2、3），其在透析中會轉化為終產物。證明三角形納米環形體經由中間態演變形成，冷凍處理對捕捉該動態過程至關重要。

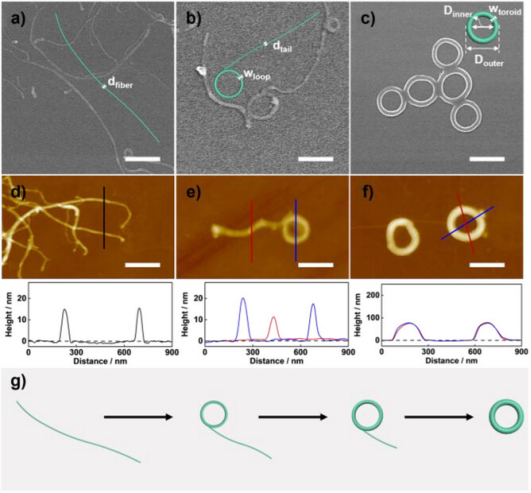

圖2. PBLG1904自組裝形成圓形納米環形體的過程。（a-c)不同含水量下的SEM圖像：(a) 4.5 vol%（納米纖維），(b) 4.8 vol%（球拍狀結構），(c) 5.7 vol%（圓形納米環形體）。插圖分別為對應結構的示意圖。（d-f)與a-c對應的AFM圖像及高度剖面。（g) 納米纖維卷曲形成圓形納米環形體的示意圖。比例尺：500 nm。

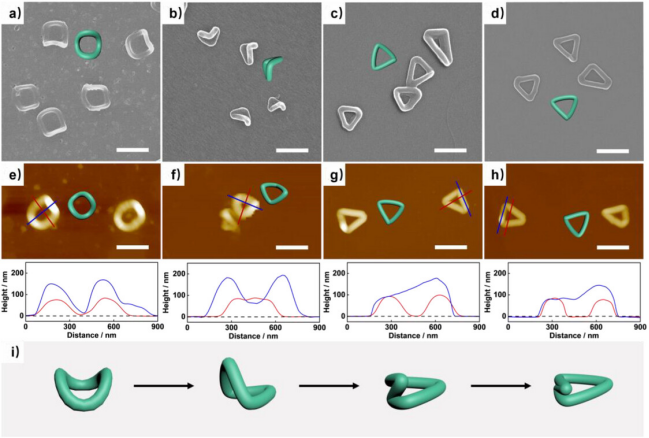

圖3. PBLG1904自組裝形成三角形納米環形體的形態演變。(a-d) 不同含水量下的SEM圖像：(a) 9.1 vol%（馬鞍狀），(b) 16.7 vol%（V形），(c) 20.0 vol% 和 (d) 50.0 vol%（三角形納米環形體）。(e-h) 與a-d對應的AFM圖像及高度剖面。(i) 從圓形納米環轉變?yōu)槿切渭{米環的示意圖。插圖：各結構的多角度示意圖。比例尺：500 nm。
圖2展示了含水量在4.5–5.7 vol%范圍內PBLG自組裝形成的納米結構。隨含水量增加，PBLG自組裝形態依次演變：4.5 vol%時形成直徑約12 nm的納米纖維（圖2a,d）；4.8 vol%時出現球拍狀結構（圖2b,e）；5.7 vol%時形成圓形納米環形體（內徑320±16 nm，外徑480±37 nm，寬度80±10 nm）（圖2c,f）。AFM高度輪廓與SEM結果一致，證實圓形納米環由球拍狀結構環部卷曲形成（圖2g）。
隨著含水量進一步增加，納米環拓?fù)浣Y(jié)構發生連續演變（圖3）。隨含水量增加，納米環依次演變?yōu)椋?/span>9.1 vol%時形成馬鞍狀結構（高側150 nm/低側86 nm）；16.7 vol%時轉為V形（高部200 nm/低部86 nm）；20.0 vol%時形成三角形納米環（高邊170 nm/低邊88 nm）；23.1 vol%后三角形高度略降至150 nm并保持穩定（圖3a-h）。綜合形貌分析表明，三角形納米環經由馬鞍狀→V形→三角形的含水誘導折疊路徑形成（圖3i）。由于結構的三維特性，其SEM/AFM形貌隨觀測角度變化明顯。
本研究嘗試對該結構的形成機理進行了解釋。疏水性多肽PBLG在有機溶劑中呈α螺旋構象，初始狀態下分子鏈良好溶解。水的加入使溶劑極性增強，觸發PBLG自組裝為剛性納米纖維，其中分子鏈沿纖維長軸平行排列并相互纏繞。隨著含水量進一步增加，界面能上升引發多肽鏈?zhǔn)湛s，產生內部扭曲應力，驅動納米纖維卷曲形成球拍狀中間體，并最終閉合為圓形納米環。

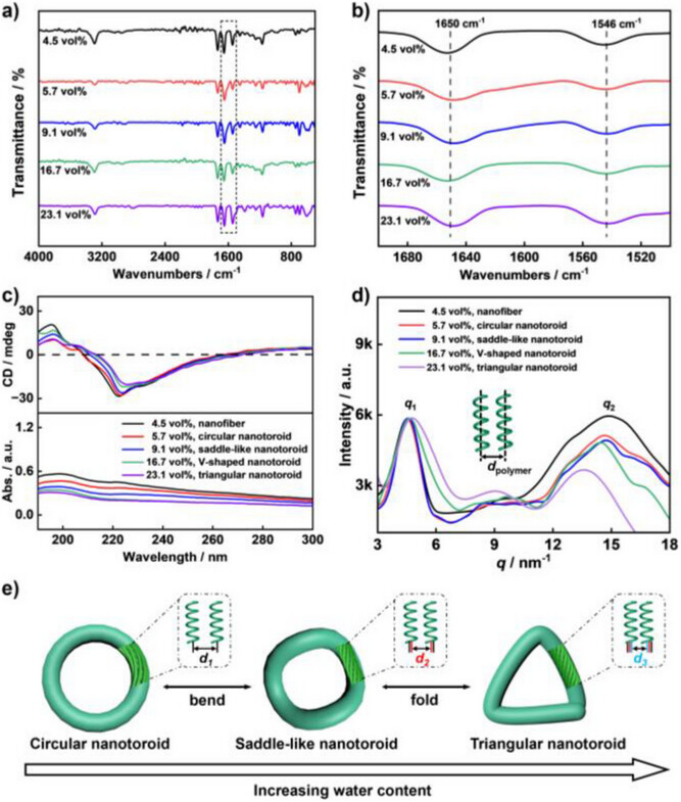

圖4. PBLG自組裝過程中的結構表征與轉變機理。(a,b) 不同含水量下聚集體的紅外光譜。(c) 圓二色及紫外-可見光譜。(d) 廣角X射線散射（WAXS）圖譜。插圖為PBLG鏈并行排列模式示意圖（dpolymer表示鏈間距）。(e) 圓形納米環向三角形納米環轉變的機理示意圖。
含水量繼續升高促使圓形納米環向三角形結構轉變。FTIR、CD及WAXS表征表明（圖4a–d），在所有含水條件下PBLG均保持α螺旋構象（α螺旋含量93.5%–100%），但相鄰鏈間距隨拓?fù)滢D(zhuǎn)變逐步減小（從1.39 nm降至1.32 nm）。說明在界面能驅動下，多肽鏈堆積更緊密、扭絞加劇，內部應力促使圓形環通過馬鞍形、V形中間態折疊為三角形結構（圖4e）。
在高含水環境中，PBLG界面能隨含水量的變化趨于飽和，繼續加水不會引發明顯的內部應力。三角形納米環憑借其顯著減小的表面積（從約3.28×10? nm2降至2.99×10? nm2），實現了更低的界面能，因而成為熱力學最穩定的構型，展現出優異的結構穩定性。
綜上所述，本研究首次實現了PBLG多肽自組裝形成三角形納米環形體，突破了傳統方法僅能獲得圓形結構的限制。提出內應力驅動的圓形-三角形拓?fù)滢D(zhuǎn)變新機制，深化了對環形體形成過程的理解，為復雜納米結構構建提供了新策略。該三角形納米環形體結構穩定，在藥物遞送和生物界面研究等領域具有應用潛力。
作者：XJQ
DOI: 10.1002/anie.202508525
Link: https://doi.org/10.1002/anie.202508525
