▲第一作者：賈冉冉、王雨婷、王長洪；通訊作者：張兵論文DOI：10.1021/acscatal.9b05260利用水為氫源，通過電化學方法原位形成的活性氫參與進行硝酸根的還原制氨（銨）。不僅解決了環境污染問題，還可以得到易回收的氨（銨）。本文證明了氧空位可以顯著提升 TiO2 電還原硝酸根合成氨（銨）的性能，同時結合原位電化學質譜和理論計算共同揭示了氧空位的作用機制：氧空位不僅可以“錨定”硝酸鹽中的氧以削弱 N-O 鍵，還可以調節中間體與催化劑的相互作用，從而優化反應路徑并阻礙副產物的形成。氨作為最常見的工業化學品之一，不僅在農業、紡織業、制藥產業等扮演重要角色，還可作為新一代高能量密度的能源載體被人類利用。目前，傳統工業合成氨是通過高溫高壓條件下的哈伯法，生產過程中原料氣體的分離、純化與制備伴隨著大量溫室氣體的排放和能源消耗。近來，利用水作為氫源的人工固氮模式引起了廣泛關注，但打破氮?dú)庵墟I能很高的氮氮三鍵仍然是一個重大挑戰。因此，發展新型合成路線在溫和條件下實現氨（銨）的高效合成迫在眉睫。大量的硝酸鹽通過人為活動排放到生物圈，嚴重污染了地表水和地下含水層。相比于硝酸根，氨（銨）可以相對容易地從其水溶液中回收利用。因此，將水中過量的硝酸鹽作為氮源轉化為可循環利用的氨（銨），從環保和節能的角度都具有重要意義。但是，硝酸鹽到氨的八電子還原過程復雜，且有競爭性的析氫反應，使得該工藝的選擇性和法拉第效率相對較低。近年來，氧空位已被廣泛用于改善催化材料性能。例如，氧空位的引入可以使二氧化鈦產生的 Ti3+ 與氧緊密鍵合，進而提升氧還原性能。此外，富氧空位的非晶氧化銦納米帶能夠有效地捕獲二氧化碳?xì)怏w分子并促進二氧化碳還原中的電子轉移。于是我們合理推測，氧空位的引入可以更高效地捕獲并促進硝酸根還原，但目前仍鮮見氧空位影響硝酸根電還原催化劑性能的報道。因此，探究氧空位對催化劑電還原硝酸根合成氨（銨）的影響以及氧空位的作用機制極具有較重要的意義。(1)首次通過氧空位的引入來提升催化材料電還原硝酸根的能力，提出了一種構建氧空位實現高選擇性電還原硝酸根合成氨（銨）的簡便策略。(2)結合原位表征和理論模擬，揭示了氧空位的功能，氧空位不僅可以 “捕獲”硝酸根并削弱 N-O 鍵能，還可以抑制副產物生成。A: “電催化還原硝酸根”技術在現有工藝中的應用示意圖。在現有工藝中，利用但不局限于工業廢水中的硝酸根，將其通過電還原方法來得到銨溶液，再利用天然沸石或可再生樹脂回收氨（銨）直接用于農業生產。▲Figure 1. Schematic illustration for the incorporation of “electrocatalytic nitrate reduction to ammonium” technique into existing technological processes.

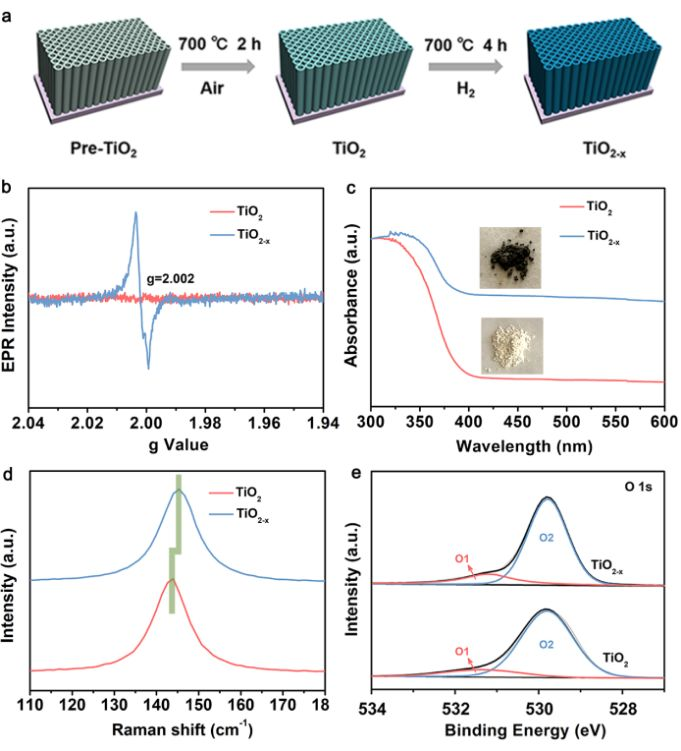

我們利用氫氣高溫還原 TiO2 納米管，制備出富氧空位的 TiO2-x，再借助 EPR、UV-vis-NIR DRS、Raman 和 XPS 等表征手段證實了 TiO2 中氧空位的引入，詳見圖2。▲Figure 2. (a) Schematic illustration for TiO2-x synthesis. (b) EPR spectra, (c) UV-Vis absorption spectra (the insets are optical photographs), (d) Raman spectra and (e) XPS spectra of TiO2 and TiO2-x nanotubes.

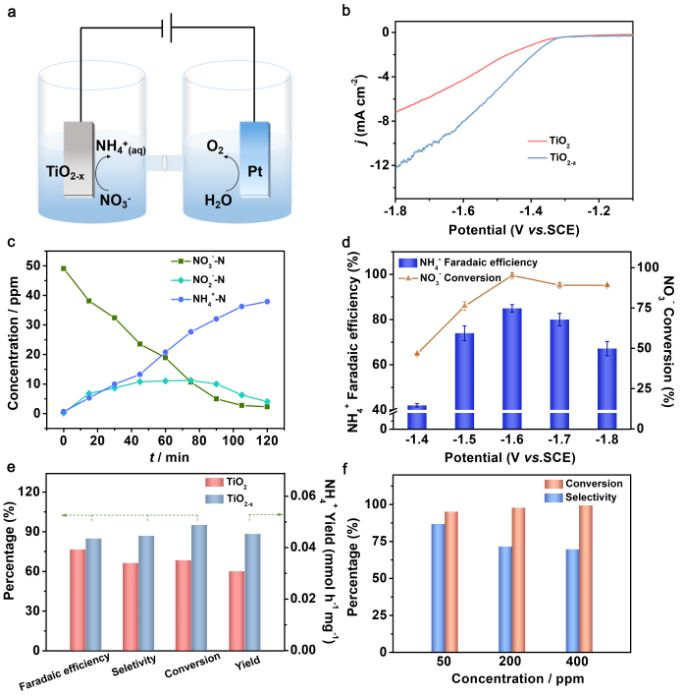

我們測試了 TiO2-X 電催化還原硝酸根的實際效果。分析了硝酸鹽還原過程中的 LSV 曲線，以及在 -1.6 V vs. SCE 時，NO3-、NO2- 和 NH4+ 的濃度隨時間的變化規律，得到銨的法拉第效率、選擇性、產率和硝酸鹽轉化率。系統地證實了氧空位引入可以顯著提升 TiO2 電催化硝酸根合成氨能力，詳見圖3。▲Figure 3. (a) Schematic illustration of electrocatalytic nitrate reduction. (b) LSV curves of TiO2-x and TiO2 during the nitrate reduction process. (c) Time-dependent concentration of NO3-, NO2- and ammonium over TiO2-x at -1.6 V. (d) Faradaic efficiency of ammonium and nitrate conversion rate over TiO2-x at given potentials. (e) The comparisons of ammonium Faradaic efficiency, selectivity, yield and nitrate conversion rate between TiO2-x and TiO2. (f) Conversion of nitrate and selectivity of ammonium for nitrate electroreduction with different nitrate-N concentration.

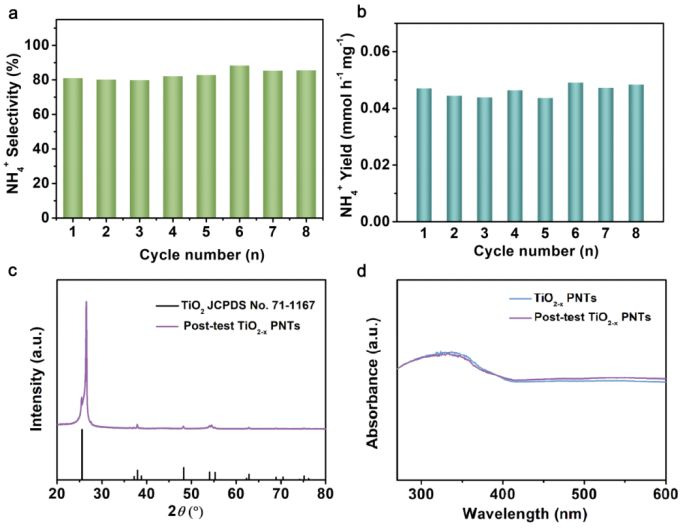

D: TiO2-X 電催化硝酸根還原穩定性圖我們測試了連續循環實驗后氨的選擇性和產率，結果表明經過 16 小時測試后其性能依然穩定。我們進一步表征了電化學測試后的 TiO2-X，通過 XRD、UV-vis-NIR DRS 結果表明 TiO2-X 材料在電化學測試后依舊穩定，詳見圖4。 ▲Figure 4. (a) Selectivity and (b) yield rate of ammonium after consecutive recycling test. (c) XRD pattern of post-test TiO2-x. (d) UV-Vis absorption spectra of TiO2-x and post-test TiO2-x.

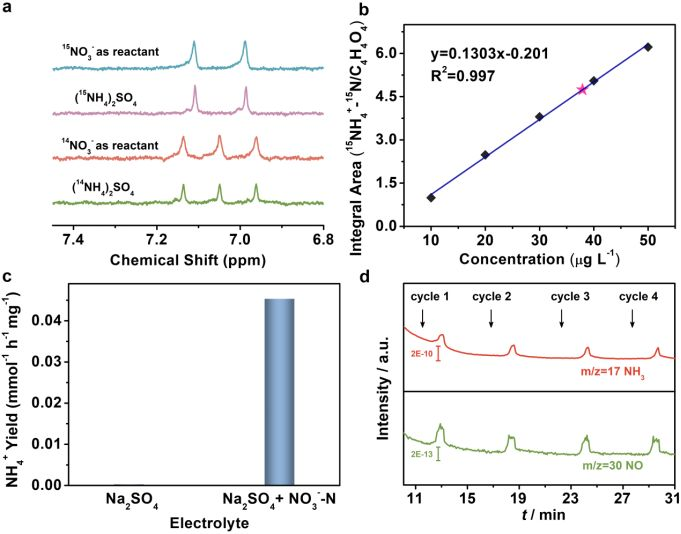

E: 15N 同位素標記實驗的核磁定量以及原位電化學質譜檢測。為了對產物 NH4+ 進行嚴格定量，以排除由于催化劑自身和環境污染帶來的誤差，我們將被 15N 同位素標記和未標記的 NO3- 作為氮源進行了電化學測試，所得產物通過核磁氫譜進行定量。同時，在未引入氮源（NO3-）的空白電解液中進行測試，結果表明只產生了極少量的 NH4+。綜上結果說明，產物 NH4+ 是源于反應物 NO3- 的，從而可以排除其他污染因素的干擾。此外，通過原位電化學質譜測試，我們捕獲到了中間產物 NO，為接下來反應路徑的推導提供了實驗依據。▲Figure 5. (a) 1H NMR spectra (600 MHz) of standard samples ((15NH4)2SO4 and (14NH4)2SO4)) and electrolyte after the NO3- reduction at -1.6 V for 2h using 14NO3- and 15NO3- as N-source. (b) The standard curve of integral area (15NH4+-15N / C4H4O4) against 15NH4+-15N concentration. (c) Ammonium yield rate over TiO2-x in Na2SO4 electrolyte with and without nitrate. (d) DEMS measurements of TiO2-x for nitrate electroreduction.

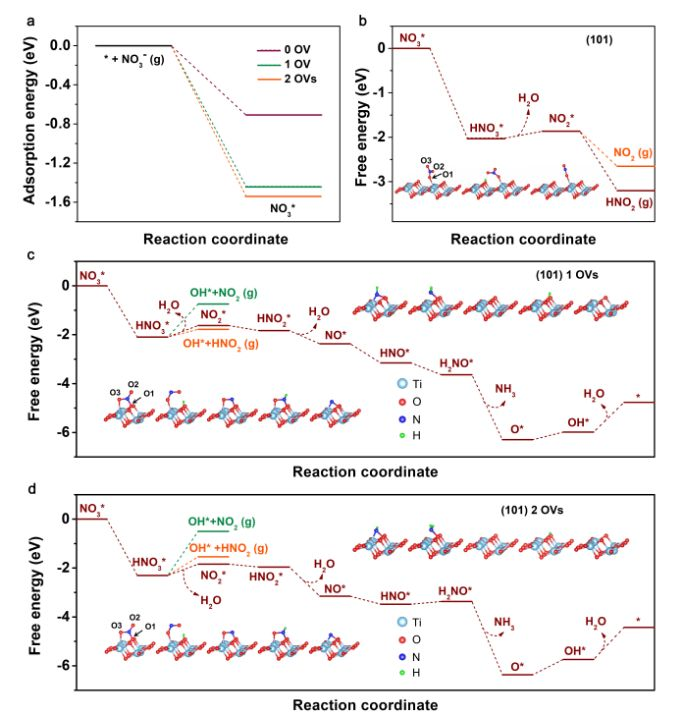

我們計算了含 0、1、2 個氧空位的 TiO2(101)表面對硝酸根離子吸附能以及硝酸鹽還原反應的自由能變化。結果表明，氧空位可以“捕獲”硝酸鹽中的氧以增強對硝酸根的吸附，削弱 N-O鍵。同時，氧空位的引入還可以調節中間體與催化劑的相互作用，從而優化反應路徑并阻礙副產物的形成，進而提高選擇性，詳見圖6。 ▲Figure 6. (a) Calculated adsorption energies of nitrate ion on TiO2 (101) surfaces with zero, one and two OVs. Calculated free energy changes of nitrate reduction reaction on TiO2 (101) surface with (b) zero, (c) one and (d) two oxygen vacancies in one 1×3 slab at 0 V vs. RHE.
本文證明了富氧空位的 TiO2-x 是一種電還原硝酸根合成氨（銨）的高效電催化劑，具有高法拉第效率（85.0 %），高選擇性（87.1 %）和優異的穩定性，并通過 15N 同位素標記實驗和 1H NMR 對銨根進行了定量分析。結合理論計算和原位 DEMS 測試發現，硝酸鹽中的氧原子會填補到 TiO2-x 的氧空位，從而削弱了 N-O 鍵，并抑制了副產物的生成。我們的研究結果為實現溫和條件下將硝酸鹽高選擇性地轉化為氨（銨）的高效電催化劑的設計合成開辟了一條新途徑。固氮一直以來都是極具研究?jī)r(jià)值但富有挑戰的課題，我們課題組近幾年開始開展氮循環研究。在老師的指導下，我們組提出“氮?dú)狻跛帷薄钡难芯克悸罚嚓P(guān)工作發表在《國家科學評論》上（Y. Wang, Y. Yu, R. Jia, C. Zhang, B. Zhang, Natl. Sci. Rev. 2019, 6, 730-738.）。本課題圍繞“硝酸→氨”反應所需高效催化劑開展研究工作，利用水為氫源，將硝酸鹽進行氫化合成氨（銨）。期間我們不斷把課題做深，比如從活性物種和理論計算方面進一步思考性能提升真正原因、借助同位素實驗證實氨中氮的來源等（Y. Wang, W. Zhou, R. Jia, Y. Yu, B. Zhang, Angew. Chem. Int. Ed. 2020, DOI: 10.1002/anie.201915992.），積累了一點在硝酸根還原方面的經驗。目前，發現可以通過調控硝酸根的吸附，抑制副產物的生成或平衡硝酸根和析氫競爭反應的進行等來提高材料的轉化率、選擇性以及法拉第效率。
