▲第一作者：趙越；通訊作者：李仁貴研究員、李燦院士
通訊單位：中國科學院大連化學物理研究所論文DOI：10.1002/anie.202001438 太陽能光催化分解水制氫可將太陽能轉化并儲存為化學能，是科學家們長期以來的夢想。在基礎科學層面，光催化過程涉及半導體捕光產生電荷、光生電荷分離與傳輸以及光生電荷參與表面催化反應等多個步驟的串行，是一個跨越多個時間尺度的復雜反應過程，涉及化學、物理、生物等一系列多學科前沿科學問題。如果能利用太陽能實現高效水分解制氫，不僅緩解人類能源的問題，還有望替代化石能源，將有可能改變世界能源格局，從根本上實現能源可持續發展和人類社會生態文明。太陽能分解水制氫主要包括基于粉末納米顆粒體系的光催化分解水制氫、基于光電極的光電催化分解水制氫、以及光伏電池和光電體系或電解水體系耦合途徑等。納米顆粒光催化分解水體系集中體現了光催化的核心科學問題，是研究光電轉化、繼而光電化學轉化科學問題的平臺，從太陽能制氫規模化應用的角度考慮，基于粉末納米顆粒的光催化分解水制氫具有工藝相對簡單、易操作、投資成本相對較低的優勢，但目前發現的能直接實現完全分解水的光催化劑不多，絕大部分光生電荷分離效率低，成為基礎科學研究領域的難題，也不容易實現規模化應用。此外，在實際應用示范中直接完全水分解面臨氫氣和氧氣共存而導致逆反應的問題。近年來國際上許多國家開始嘗試論證和探索太陽能光催化分解水規模化應用示范，此前，日本東京大學K. Domen教授課題組報道的固體Z機制光催化分解水平板反應體系，在419 nm處的表觀量子效率達到了30%以上，太陽能制氫能轉化效率為1.1%，這是粉末納米顆粒半導體光催化劑分解水制氫示范的一個重要進展。李燦研究團隊長期致力于太陽能光催化、光電催化及電催化的前沿科學問題，是國內最早啟動太陽能光催化分解水制氫研究的團隊之一。尤其在基于粉末納米顆粒光催化劑體系的光生電荷分離等關鍵科學問題研究上取得了系列重要進展，先后提出異相結電荷分離機制、發現晶面間光生電荷分離效應、發展了高對稱性半導體材料的光生電荷分離和極性誘導的光生電荷分離新策略，并自主研發了光生電荷成像表征新技術并確認了晶面間光生電荷的分離等，受到國際太陽能光催化界的廣泛關注。在基礎研究取得進展的同時，一直在探索太陽能制氫規模化應用的示范。最近，受自然光合作用原理啟發，該團隊借鑒農場大規模種植莊稼的思路，率先提出并驗證了基于粉末納米顆粒光催化劑體系的太陽能規模化分解水制氫的“氫農場”（Hydrogen Farm Project, HFP）策略，太陽能光催化全分解水制氫效率創國際最高記錄，是一種不同于以往報道的全新的策略。“氫農場”策略，是借鑒自然光合作用Z-機制將光系統II和光系統I在空間上分離以及光反應和暗反應在空間上分離的原理，將分解水反應中的水氧化反應與質子還原反應在空間上分離，避免了氫氣和氧氣的逆反應、規避了產物氫氣和氧分離的問題，水氧化反應器開放無需密封，原理上解決了大規模應用的技術瓶頸。“氫農場”策略類似于農場大規模種植莊稼，即大面積播種利用植物的光合作用儲存并收集太陽能，待莊稼成熟后集中收割糧食（儲存的太陽能），故稱之為“氫農場”策略。實現“氫農場”策略需要解決兩個關鍵問題，一是如何實現高效水氧化光催化過程，二是如何抑制納米光催化劑表面生成的氧化態和還原態儲能介質之間的反應（即逆反應）。研究團隊正是基于半導體不同暴露晶面之間光生電荷分離原理，通過精確調控釩酸鉍水氧化光催化劑的氧化和還原反應晶面的暴露比例優化光催化水氧化反應性能，在Fe3+/Fe2+離子對作為儲能介質的條件下，可見光下光催化水氧化量子效率達到60%以上，“氫農場”體系的太陽能到氫能轉化利用效率超過1.8%，是目前國際上報道的基于粉末納米顆粒光催化分解水太陽能到氫能轉化效率的最高值。同時，利用光催化劑不同暴露晶面之間獨特的電荷分離特性，使Fe3+/Fe2+離子對之間的逆反應得到有效抑制。并利用釩酸鉍光催化劑進行了戶外太陽光照射條件下的試驗，驗證了“氫農場”策略的可行性。該工作展示了利用基礎研究成果為應用示范提供科學基礎的一個示例。仿習自然光合作用系統的原理，提出并驗證了一種規模化太陽能分解水制氫的氫農場新策略，基于半導體不同暴露晶面之間的光生電荷分離特性，采用暴露晶面可控調變的釩酸鉍光催化劑作為水氧化光催化劑，通過精確調控氧化和還原反應晶面的暴露比例優化光催化水氧化反應性能，在Fe3+/Fe2+離子對作為儲能介質的條件下，可見光下光催化水氧化量子效率達到60%以上，“氫農場”體系的太陽能到氫能轉化利用效率超過1.8%，是目前國際上報道的基于粉末納米顆粒體系太陽能光催化全分解水制氫效率最高水平。▲Figure 1. The scheme of hydrogen farm project (HFP) for scalable solar hydrogen production using particulate photocatalyst for water oxidation and a shuttle ion loop for energy storage.

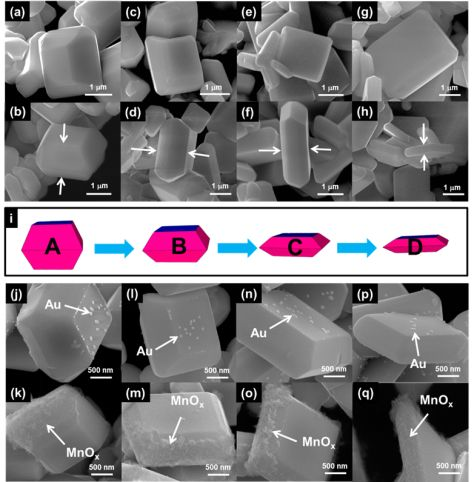

▲Figure 2. SEM images of BiVO4 samples synthesized by hydrothermal process under different pH values. (a, b) pH=0.25; (c, d) pH=0.50; (e, f) pH=0.75; (g, h) pH=1.00. (i) The diagram for BiVO4 samples synthesized by hydrothermal process under different pH values. SEM images of BiVO4 samples with Au or MnOx deposited. (j, k) pH=0.25; (l, m) pH=0.50; (n, o) pH=0.75; (p, q) pH=1.00.

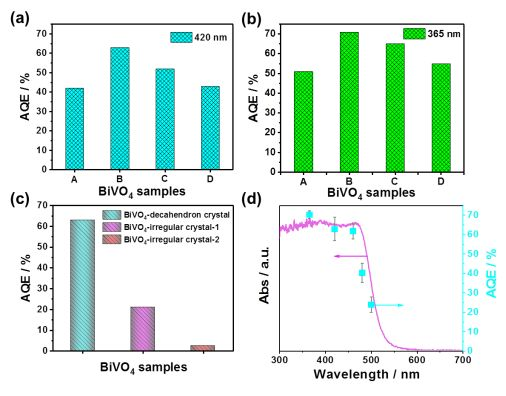

▲Figure 3. The apparent quantum efficiencies of photocatalytic O2 evolution from an aqueous Fe(NO3)3 solution over BiVO4 samples with different morphology (a)at 420 nm and (b) 365 nm. (c) The apparent quantum efficiencies of photocatalytic O2 evolution from an aqueous Fe(NO3)3 solution over BiVO4 samples with different morphology at 420 nm. (d) Relationship between apparent quantum efficiency and the absorption spectrum of decahedron BiVO4 photocatalyst. Reaction conditions: catalyst, 200 mg; 4.0 mM Fe(NO3)3 solution (pH=2.6), 150 mL; light source, Xe lamp (300 W) fitted with a band-pass filter.

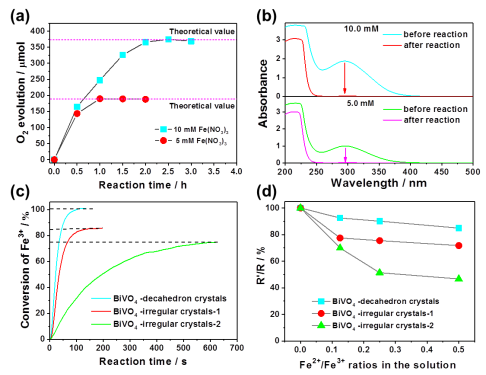

▲Figure 4.(a) Time courses of photocatalytic O2 evolution with different concentrations of Fe(NO3)3 solution over BiVO4 crystals. (b) UV-Vis spectra of Fe3+ ions in the reaction solution before and after reaction. The solution before and after reaction were diluted 10 times and then detected by the phenanthroline method. (c) Time curve of photocatalytic conversion of Fe3+ for different BiVO4 samples. (d) The change of photocatalytic rate of Fe3+ conversion in different Fe2+/Fe3+ ratios in the solution, R’ is the photocatalytic rate in Fe2+/Fe3+ solutions, R is the photocatalytic rate in pure Fe3+ solution. The ratio of Fe2+/Fe3+ was adjusted by adding FeCl2 into 8.0 mM Fe3+ solution (e.g. The Fe2+/Fe3+ ratio of 0.5 means there was 8.0 mM Fe3+ and 4.0 mM Fe2+ in the solution).
▲Figure 5.KPFM images of BiVO4 crystal (a) under dark and (b) light irradiation in the presence of Fe3+; (c, d) Cross-sections of the surface potential images in (a) and (b), respectively. SEM images of the adsorption for Fe3+ ions under dark (e) and light irradiation (f).

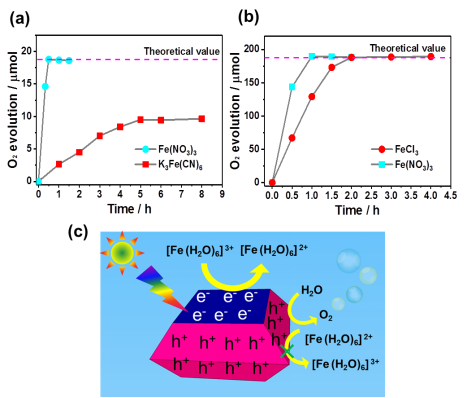

▲Figure 6. (a) Time courses of photocatalytic O2 evolution in Fe(NO3)3 and K3Fe(CN)6 solution over BiVO4 crystals. Reaction conditions: catalyst, 100 mg; 0.5 mM Fe(NO3)3 solution (pH=3.2) and sodium phosphate buffer solution (pH=5.8) with 0.5 mM K3Fe(CN)6, 150 mL; light source, Xe lamp (300 W) fitted with a cut-off filter (λ ≥ 420 nm). (b) Time courses of photocatalytic O2 evolution in Fe(NO3)3 and FeCl3 solution over BiVO4 crystals. Reaction conditions: catalyst, 100 mg; 5.0 mM Fe(NO3)3 and FeCl3 solution (pH=2.5), 150 mL; light source, Xe lamp (300 W) fitted with a cut-off filter (λ ≥ 420 nm). (c) Scheme for surface reaction process for decahedron BiVO4 crystal in Fe3+ solution.

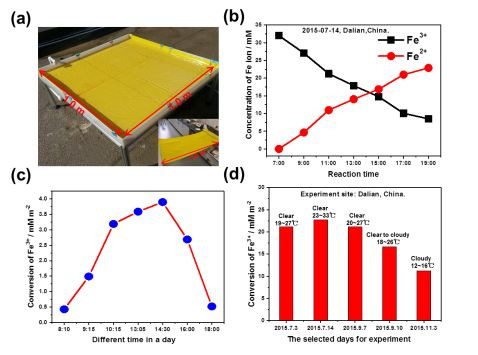

▲Figure 7. (a) The picture of the demonstration module for large scale solar energy storage; (b) The time curve of photocatalytic reduction of Fe3+ ions and Fe2+ production for BiVO4 photocatalyst under the sunlight irradiation (Dalian, China); (b) The reaction rate of Fe3+ conversion at different hours of a day.(c) The amount of Fe3+ conversion in the reaction at different hours of a day; (d) The amount of Fe3+ conversion for selected days under sunlight irradiation and different weather conditions (Dalian, China).

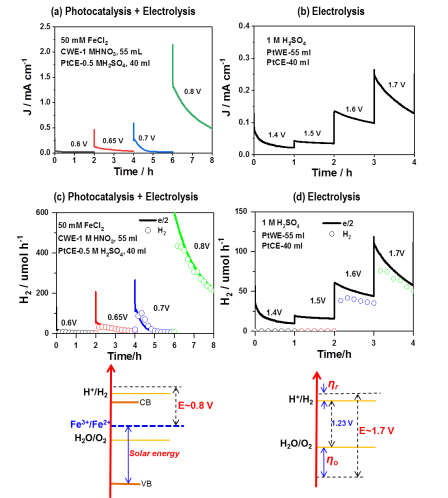

▲Figure 8. The comparison of water splitting by an integrated system in this work and electrolysis. The energy diagrams for the two systems are also shown under the response curves. e/2 represents the theoretic rate of H2 production calculated according to the current.
受自然光合作用原理的啟發，借鑒農場大規模種植莊稼的思路，提出并驗證了規模化太陽能分解水制氫的氫農場新策略。基于對半導體光催化劑不同暴露晶面之間光生電荷分離的認識和理解，通過精確調控釩酸鉍水氧化光催化劑氧化和還原反應晶面的暴露比例優化光催化水氧化反應性能，在Fe3+/Fe2+離子對作為儲能介質的條件下，可見光下光催化水氧化量子效率達到60%以上，“氫農場”體系的太陽能到氫能轉化利用效率超過1.8%，是目前國際上報道的基于粉末納米顆粒光催化分解水太陽能到氫能轉化效率的最高值。同時，利用光催化劑不同暴露晶面之間獨特的電荷分離特性，將氧化反應和還原反應在不同暴露晶面上實現空間上的分開，使Fe3+/Fe2+離子對之間的逆反應得到有效抑制。并利用釩酸鉍光催化劑進行了戶外太陽光照射條件下的試驗，成功驗證了“氫農場”策略的可行性。“氫農場”策略有效避免了氫氣和氧氣混合問題，同時該策略對光催化劑能帶結構要求較低，熱力學上僅需滿足儲能離子對存在條件下的水氧化反應即可，是未來規模化太陽能儲存利用的最為可行的途徑之一。李燦，中國科學院大連化學物理研究所研究員、SABIC Chair Professor, 中國科學技術大學化學與材料科學學院院長。2003年當選中國科學院院士，2005年第三世界科學院院士，2008年歐洲人文和自然科學院外籍院士。潔凈能源國家實驗室（籌）主任，中國化學會催化委員會主任，曾任催化基礎國家重點實驗室主任、國際催化學會理事會主席（2008-2012）等。任英國皇家化學會《Chemical Communications》期刊副主編以及10余個國際刊物編委和顧問編委、“中國催化學報”共同主編。主要從事催化材料、催化反應、催化光譜表征及太陽能轉化和利用科學研究，在國際上率先提出雙助催化劑策略、發現半導體相結電荷分離機制、實驗上第一次確認了晶面間光生電荷分離效應、成功實現了自然光合與人工光合體系的雜化等，光催化制氫量子效率保持世界紀錄、光電催化分解水的效率引領世界水平，研究工作多次被美國C&EN 等國際新聞刊物和科學院、基金委內參報道。研究成果在Nature Energy、Nature Catalysis、Nature Comm.、Energy Environ. Sci.、Angew. Chem.、JACS等與人工光合成相關的光催化、光電催化重要刊物發表，僅在太陽能科學利用領域發表論文200余篇，他引超過25000余次，入選全球Highly Cited Researchers；近五年申請發明專利100余件，授權發明專利30余件。受邀出席美國、日本、法國和德國等國家的清潔能源戰略會議、受邀多次在高登會議（GRC）、東京先進催化科學與技術（TOCAT）會議上就人工光合成研究作大會和主旨報告，在美國、德國、波蘭、新加坡、韓國、加拿大等國家的催化、光催化和光電催化大會議上作大會特邀可主體報告（Plenary & Keynote Lecture）70余次，當選太陽燃料高登會議主席。部分獲得獎勵包括中國青年科學家獎（1993），香港求是科技基金杰出青年學者獎（1997），中國杰出青年科學家獎（1998年），國家科技發明二等獎（1999），國家自然科學二等獎（2011），國際催化獎（2004，國際催化領域的最高榮譽，每四年一次，每次一人），中國科學院杰出科技成就獎（2005），何梁何利科學技術進步獎（2005年），中國催化成就獎（2014），日本光化學獎（2017），與日本著名光催化科學家K. Domen共同分享亞太催化成就獎（2019）等。課題組主頁：http://canli.dicp.ac.cn.李仁貴，中國科學院大連化學物理研究所研究員。2009年于廈門大學獲得學士學位，2014年于中國科學院大連化學物理研究所取得博士學位，博士期間曾赴日本東京大學K. Domen研究組進行短期的合作交流；2019-2020年在加州理工學院Harry Atwater研究組做訪問學者。博士畢業后被聘為青年人才、副研究員加入催化基礎國家重點實驗室工作；2017年起任潔凈能源國家實驗室（籌）微納光電材料及光催化研究組（DNL1608）課題組長；2018年破格晉升為研究員。從事太陽能光催化轉化相關研究，以第一作者和通訊作者在Nature Commun.（1篇）、Angew. Chem. Int. Ed.（3篇）、Energy Environ. Sci.（3篇）、Adv. Energy Mater.（2篇）、Appl. Catal. B: Environ.（4篇）、ACS Catal.（2篇）等刊物發表學術論文40篇，論文他引3000余次。曾受邀在關于人工光合成的Faraday Discussions 會議、全國催化大會、全國光催化與光化學學術會議以及中國科學院學部論壇-“光催化分解水”科學與技術前沿論壇做邀請報告或主旨報告等。榮獲中國催化新秀獎（2017）、國際催化大會青年科學家獎（2016）、中國科學院沈陽分院優秀青年科技人才（2018）、大連化物所張大煜青年學者（2018）、興遼英才計劃青年拔尖人才（2019）、遼寧省百千萬人才工程千層次（2019）等。
