光致發光稀土有機配合物(PhotoluminescenceLanthanide Organic Complex) 作為無機發光、有機發光研究的交叉領域，有著十分重要的理論意義，同時有在分析傳感器、生物成像、光子材料等方面的潛在應用，因而受到人們的廣泛關注。自1942年Weissman首次用紫外光激發β-二酮類Eu3+配合物，觀察到中心離子Eu3+的特征線狀發射開始，科學家們專注研究稀土離子作為高強度理想發光體及其應用。如今，作為一類特殊的發光材料，光致發光稀土有機配合物是全彩平板顯示器件中理想的發光材料之一，具有獨特的優勢和重要的地位。不僅如此，光致發光稀土有機配合物已在工農生產和國防等各個領域得到了廣泛應用，如節能燈、半導體照明、抗放射涂層、熒光防偽材料、農用轉光膜等。

由于稀土離子的4f電子層中排列的電子不同以及電子在軌道中排列方式存在差異，使得稀土離子具有非常獨特的能級躍遷。稀土有機配合物的發光主要是受激發配體通過無輻射分子內能量傳遞，將受激發能量傳遞給中心離子，中心離子發出特征熒光。稀土離子的這種發光現象稱為“稀土敏化發光”。其中，由稀土離子Sm3+、Eu3+、Tb3+、Dy3+和有機配體所形成的配合物具有較好的發光性能。在紫外光的激發下，稀土離子的4f電子層容易發生4f-4f的電子躍遷，即從基態接受配體傳遞的能量后過渡到激發態，發出熒光后又回到基態，在這個能量傳遞過程中既有分子內能量傳遞，也有分子間能量傳遞。這一能量傳遞過程見圖1。通常用相鄰強吸收發色團的有效能量轉移來刺激稀土離子的發光，即“天線效應(antenna  effect) ”。而為了滿足相應稀土離子的有效敏化條件，有機發色團的三重態能量應高于或接近稀土離子。

圖 1 稀土有機發光配合物分子內能量傳遞過程示意圖

稀土有機配合物在發光方面主要有熒光壽命較長、發射峰狹窄、Stokes位移較大等優點。但稀土離子本身自旋禁阻的4f-4f躍遷幾率低，導致其摩爾吸光系數小，熒光效率不高，同時配合物中若存在配位小分子，其振動猝滅效應亦會進一步降低稀土離子的熒光效率，這些原因阻礙了其應用。因此，有機配體的選擇和配合物結構的設計對于開發高效稀土有機配合物發光材料尤為重要。

1 有機配體的選擇

在稀土有機配合物的合成過程中，由于配位鍵和范德華力鍵能相對較低，使配位反應更加敏感，常常受到稀土種類、有機配體種類、稀土配體的摩爾比、pH值、溫度和時間等因素的影響。值得注意的是，選擇合適的配體在構筑稀土有機配合物的新穎結構方面起到非常重要的作用。羧酸類配體中具有負電性的羧基可以與正電性的金屬離子進行電荷補償，鍵合形成具有電中性金屬有機配合物骨架。除此之外，羧基中的氧原子易形成氫鍵，也能使配合物結構的穩定性增強。鑒于此，芳香族羧酸是良好的候選有機配體，因?yàn)樗哂杏H氧性，因而具有高親和稀土金屬離子傾向。此外，根據取代基的不同及其在苯環上占據取代位點的不同，可以獲得多種結構或維度的配合物。

1.1 苯甲酸基稀土有機配合物

苯甲酸作為一種剛性芳香族羧酸類配體，結構上具有一定的穩定性，是構筑金屬有機配合物的常用配體。由于苯甲酸中含有一個羧酸基團，且羧基的配位平面可以發生旋轉，因此取向更加靈活，可以采用單齒、雙齒、橋連及螯合配位，形成多樣的金屬有機配合物骨架結構。2016年，Luo課題組在水熱的條件下合成一個鉺配合物［Er2(BA)6(DMF)2(H2O)2］(DMF=N，N-二甲基甲酰胺，BA=苯甲酸)。Er3+離子連接BA配體和DMF形成一維鏈，進而通過氫鍵作用，相鄰的一維鏈形成二維網狀結構(圖2)。對此配合物的光致發光性質研究表明，配體的間接激發比Er3+的特征躍遷要強烈得多，說明苯甲酸配體對Er3+具有有效的敏化作用。

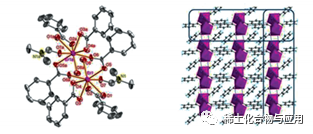

圖2 ［Er2(BA)6(DMF)2(H2O)2］的結構

1.2  N-雜環取代苯甲酸基稀土有機配合物

含氮羧酸作為N-和O-供體配體是有機配體重要的一族，具有強配位和電荷平衡能力的含氮羧酸已被用于構建過渡金屬—有機骨架。其中N-雜環取代苯甲酸類配體是指在苯甲酸上引入有π共軛結構的N-雜環類取代基。該配體同時含有N和O兩種配位原子，是一種雙官能團有機配體，有不同配位模式及較強的配位能力。因此，在構筑金屬有機配合物方面有廣泛的應用。2017年Liu課題組在溶劑熱的條件下，合成了一系列配合物［Ln(μ-L)(μ3-L) (H2O)］nXn(Ln/X=Er/Cl，Er/Br，Tm/Cl，Tm/Br，Yb/Cl，and Yb/Br；L=1，3-bis(4-carboxyphenyl)imidazolium carboxylate(1+))(圖3(a))，并研究了配合物的CO2固定的吸附活性。2018年，Yang等通過使用4，4'-(4，4'-聯吡啶-2，6-二基)二苯甲酸(bpydbH2)和 N，N'-二甲基甲酰胺(DMF)合成了2個具有12個連接節點的新穎的鑭系金屬—有機骨架{［Ln3(bpydb)3(HCOO)(OH)2(DMF)］·3DMF·xH2O}n(Ln=Eu3+and x= 2；Tb3+ and x= 1)(圖3(b)) 。

圖3 (a)［Ln(μ-L)(μ3-L)(H2O)］nXn和{［Ln3(bpydb)3(HCOO)(OH)2(DMF)］·3DMF·xH2O}n的結構

1.3 二氯苯甲酸基稀土有機配合物

眾所周知，含有鹵化物抗衡離子( Cl-，Br-，I-)的配體具有良好的供體能力。與非取代苯甲酸相比，氯代苯甲酸類配體的酸性更強，有助于羧基的全部質子化，易與更多的稀土離子配位。氯原子增強了羧酸基團配位模式的多樣化。此外，根據氯離子在苯環上占據取代位點的不同，筆者不僅可以獲得多 種結構的配合物，甚至由于氯離子改變了苯環周圍的空間位阻而改變配合物的維度。同時氯原子極易作為氫鍵受體，能與反應溶劑相互作用，形成高維度的配合結構，因此受到了廣泛的關注。

1.3.1 鄰位取代二氯苯甲酸基稀土有機配合物

2011年，Wang等通過使用配體2，3-二氯苯甲酸(2，3-HDCB)和2，2-聯吡啶合成了 6個稀土有機配合物［Ln(2，3-DCB)3bipy］2 (Ln=Nd，Sm，Eu，Tb，Dy，Ho)。這些配合物表現出相似的零維結構(圖4(a))，且具有相同的配位模式和配位數。2015年，Wu等采用溶劑揮發法，使用 2，3-二氯 苯甲酸( 2，3-HDCB) 和 2，2': 6'2″-三聯吡啶 合成了3個稀土有機配合物［Ln(2，3-DCB)3(terpy)(H2O)］2 (Ln=Pr，Sm，Eu) 。結構分析表明，這些配合物都是同構的。每個配合物中的兩個稀土離子由兩個橋聯雙齒羧酸酯基團連接(圖4(b))。對配合物［Eu(2，3-DCB)3(terpy)(H2O)］2的發光性質的研究表明有機配體的天線效應導致了Eu3+中心的間接激發。2018年，Zhang等使用3，4-二氯苯甲酸( 3，4-HDCB) 和1，10-鄰菲羅啉合成了8個配合物［Ln(3，4-DCB)3phen］2(Ln=Ho，Nd，Sm，Dy，Eu，Tb，Yb，Er) 。結構分析表明，這8個配合物是同構的，稀土離子與氧原子和氮原子形成八配位且具有扭曲的方反棱鏡構型(圖4(c))。配合物［Ln(3，4-DCB)3phen］2(Ln=Sm，Dy，Eu，Tb) 均表現出其各自的特征鑭系離子發射帶。

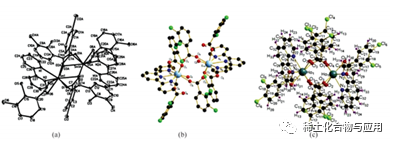

圖 4 (a)［Sm(2，3-DCB)3bipy］2，(b)［Eu(2，3-DCB)3(terpy)(H2O)］2和［Ho(3，4-DCB)3phen］2的結構

1.3.2 間位取代二氯苯甲酸基稀土有機配合物

2013年，Liu等使用2，4-二氯苯甲酸(2，4-HDCB)和1，10-鄰菲羅啉 合成了4個雙 核稀土有機配合物［Ln(2，4-DCB)3phen］2 (Ln=Nd，Sm，Dy，Yb)。結構分析表明，在配合物［Sm(2，4-DCB)3phen］2中，Sm3+離子具有扭曲的單 帽正方形反棱柱配位幾何結構(圖5(a))，而配合物［Dy(2，4-DCB)3phen］2 和［Yb(2，4-DCB)3phen］2是同構的，其中心離子形成扭曲的正方形反棱鏡幾何構型(圖5(b))。配合物［Sm(2，4-DCB)3phen］2和［Dy(2，4-DCB)3phen］2的發光性質表明，配合物的發光性質受到Ln3+的能 級和配位環境影響。2016年，Wang等使用2，4-二氯苯甲酸(2，4-HDCB)、2，2': 6'2″-三聯吡啶和5，5'-二甲基-2，2'-聯吡啶(5，5'-DM-2，2'-bipy)作為輔助配體，與氯化稀土反應合成了4個新型雜化配合物［Ln(2，4-DClBA)3(terpy)(H2O)］·H2O(Ln=Eu，Tb)；［Ln(2，4-DClBA)3( 5，5'-DM-2，2'-bipy)(C2H5OH)］2(Ln= Eu，Tb)。由于配體5，5'-DM-2，2'-bipy對Ln3+離子的結合親和力比terpy弱，因此兩種配體具有不同的配位構型(圖6(a)，(b))。發光研究表明，Eu(III) 配合物和 Tb(III) 配合物分別表現出較強的紅色和綠色發光，terpy和5，5'-DM-2，2'-bipy都可以作為增敏發色團，但前者更有效。

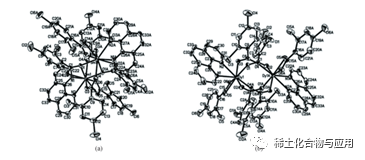

圖5 (a)［Sm(2，4-DCB)3phen］2，( b)［Dy(2，4-DCB)3phen］2的結構

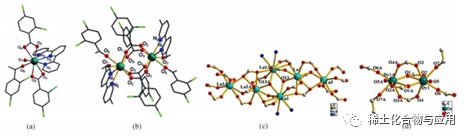

圖6 (a)［Eu(2，4-DClBA)3(terpy)(H2O)］·H2O，(b)［Eu(2，4-DClBA)3(5，5'-DM-2，2'-bipy)(C2H5OH)］2，(c)［La3(L)8(phen)(OH)(H2O)］n和［Dy(L)3(EtOH)］n的結構

2013年，Tan等以3，5-二氯苯甲酸(3，5-HDCB)為主要配體，通過溶劑熱的方法合成出兩種不同結構的配合物［La3(L)8(phen)(OH)(H2O)］n和［Dy(L)3(EtOH)］n(圖6(c)，(d))。磁性研究揭示了配合物［Dy(L)3(EtOH)］n的反鐵磁行為。2016年，Carter等報道了16種新型稀土·3，5-二氯苯甲酸·2，2': 6' 2″-三聯吡啶分子材料的合成和晶體結構［La(C15H11N3)(C7H3Cl2O2)3］2、Ln(C15H11N3)(C7H3Cl2O2)3(H2O)］2(Ln=La3+，Ce3+)、［Ln2(C15 H11N3)(C7H3Cl2O2)6］2(Ln=Pr3+-Tb3+)和Ln2(C15H11N3)(C7H3Cl2O2)6］2(Ln=Dy3+-Y3+)。這16個配合物的結構類型伴隨著鹵素鍵合、鹵素-π、鹵 素-鹵素和π-π相互作用這4種超分子組裝模式的演變，從分子二聚體變化為四聚體(圖7)。部分配合物的固態可見光數據顯示出配合物的激發波長與 terpy配體吸收最大值相對應，表明terpy配體的可使這些材料中的Ln3+中心敏化。

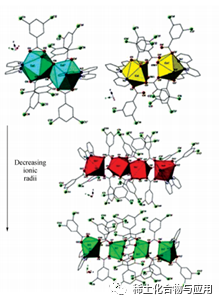

圖7 文獻中配合物的結構隨離子半徑減小從二聚體演變?yōu)樗木垠w

1.3.3 對位取代二氯苯甲酸基稀土有機配合物

2017年，Zhao等使用2，5-二氯苯甲酸(2，5-HDCB)和2，2': 6'2″-三聯吡啶，與氯化稀土反應，合成出3個具有相似結構的配合物［Ln( 2，5-DClBA)3(terpy)(H2O)］(Ln=Eu，Tb，Ho):每個中心金屬的配位環境是九配位，具有扭曲的單帽方形反棱鏡配位幾何構型；通過π-π堆積和鹵素-鹵素相互作用將單核單元組裝成1D、2D和3D超分子結構(圖8)。配合物［Eu(2，5-DCB)3(terpy)(H2O)］表現出強烈的紅色發射，而配合物［Tb(2，5- DCB)3(terpy) (H2O)］在紫外光下呈現綠色。

圖8 ［Ho(2，5-DCB)3(terpy)(H2O)］的結構

2 光致發光稀土有機配合物的前景

2.1 稀土生物大分子熒光探針

基于稀土離子的熒光光譜具有特異性強、靈敏度高等獨特優勢，光致發光稀土有機配合物作為熒光探針可用來確定諸如樣品中藥物含量、生物分子的對稱性及構象變化等生物信息。將稀土有機配合物加入到生物大分子中，稀土離子取代Ca2+和Mg2+，從而與氨基酸殘基結合，此時通過稀土有機配合物的熒光性能，可推測出Ca2+的成鍵方式、配位結構和幾何構型等微觀結構。此外，Horiguchi等對4，7-二氯磺基苯-1，10-菲羅啉-2，9-二羧酸(BCPDA)的結構加以修飾，將其銪螯合物作為熒光探針，用于人絨毛中的促性腺激素(hCG)含量的測定。可以想象，在不久的將來，光致發光稀土有機配合物可以用于標記癌變細胞，用以檢測癌變細胞的發展情況；同樣，光致發光稀土有機配合物可用于迅速培養抵抗病毒的抗體藥物。

2.2 稀土有機配合物熒光分析

利用熒光進行分析是基于熒光光譜的高靈敏度和高選擇性，使檢測靈敏度接近或達到極限的分析技術。利用稀土有機配合物的發光性能進行地礦發光分析，用以檢測礦樣中稀土含量; 用稀土配合物作為分析試劑的熒光免疫分析等。

2.3 稀土有機光轉換材料

由于光致發光稀土有機配合物有較好的油溶性，可將它們?nèi)苡谟∷⒂湍?，利用其對光的敏化性，印制成各種有機證券、商標防偽等。還可制成發光塑料或發光涂料等高分子發光材料，用作各種特殊的顯示、裝飾等發光材料。將稀土配合物摻入薄膜中，將紫外光轉化成為有利光合作用的紅光或藍光，提高太陽能的利用率，達到促進農作物生長、增產的目的。

2.4 有機發光二極管(OLEDs)

1991年，Kido等報道了首例基于稀土配合物的OLED器件，其表現出稀土離子特征的高色純度和高效率等特點，是高對比度和色彩飽和度顯示領域最具發展?jié)摿Φ陌l(fā)光材料和器件。如今，稀土有機電致發光材料已經發展到涵蓋紅綠藍3色和單體系白色，基本覆蓋整個可見光范圍，且器件加工技術有了長足的進步，可以通過多種蒸鍍和溶液加工工藝制備較為復雜的多層OLED器件。然而，器件的整體性能仍有待進一步提升，同時，稀土配合物在近紅外發光方面的優勢仍待挖掘。

3 結 論

苯甲酸類有機配體的取代基種類和位置、稀土離子的選擇對合成的苯甲酸基稀土有機配合物的結構和光致發光性能具有重要影響。光致發光苯甲酸基稀土有機配合物由于其多變的結構和優異的光致發光性能，在生物、能源、防偽和顯示等諸多方面展現出了突出的優勢和廣闊的應用前景。然而，稀土有機配合物的發展仍受到發光強度及量子產率不高等問題的制約。因此，繼續開發新的光致發光稀土有機配合物，提高制備工藝和結構調控手段，發現新的改善性能的途徑和方法是未來研究的方向。

基金項目: 國家自然科學基金資助項目(21672056、61605042、21602048)

來源：《黑龍江大學工程學報》，2019（3）:40-46

作者：滿意，許輝
