可再生能源驅動的電催化二氧化碳還原反應（CO₂RR）制備甲烷是實現(xiàn)碳中和的關鍵技術之一。然而，受限于連續(xù)質子耦合電子轉移（PCET）反應的緩慢動力學、不同產(chǎn)物反應路徑共用*CO中間體以及競爭析氫反應，現(xiàn)有催化劑在工業(yè)級電流密度（>400 mA cm^?2）下仍面臨甲烷選擇性低、穩(wěn)定性差等問題。傳統(tǒng)銅單原子催化劑（Cu SACs）因活性位點密度低（負載量<10 wt.%）以及質子供應失衡，難以兼顧高選擇性與高電流密度。相比之下，銅多原子位點催化劑（Cu MACs）有望通過相鄰銅位點協(xié)同促進PCET步驟，在提升電流密度的同時能夠抑制HER，但現(xiàn)有合成方法（如高溫熱解）僅能得到無序的銅多原子位點，銅原子間距不可控且易形成銅簇或納米顆粒，從而誘導C─C偶聯(lián)反應，導致CO₂RR產(chǎn)物分布寬，降低甲烷選擇性。

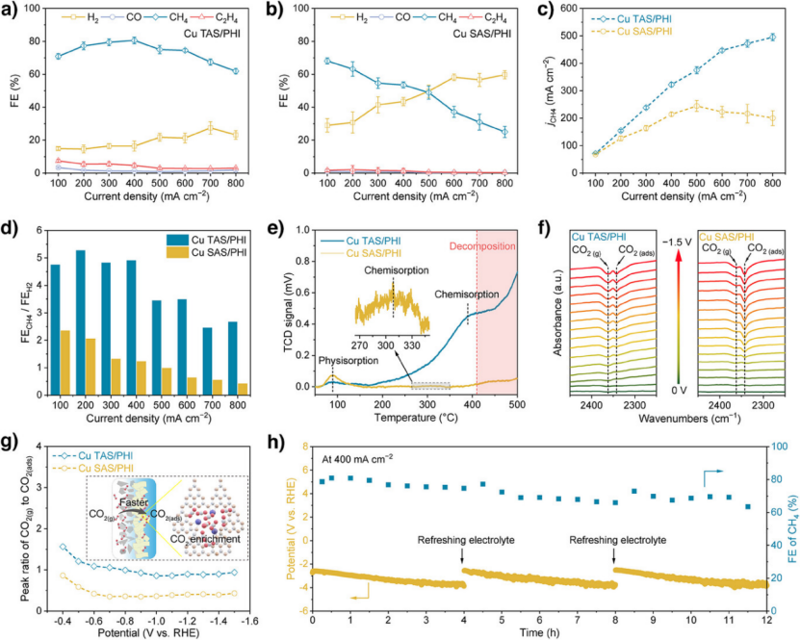

針對上述挑戰(zhàn)，深圳大學&安徽師范大學王進教授課題組、寧波工程學院高曉平副教授與新加坡南洋理工大學孫運通博士合作，通過離子交換策略精準構建了負載于聚七嗪亞胺（PHI）上的有序銅三角原子位點催化劑（Cu TAS/PHI），將其作為陰極催化劑組裝成流動電解池，在400 mA cm^?2電流密度下甲烷法拉第效率（FE）高達80.5%，且在100–800 mA cm^?2窗口內(nèi)保持FE > 60%。此外，以重水（D₂O）作為氘源，可將CO₂高效還原氘化為高附加值甲烷-d4（CD₄），在700 mA cm^?2下FE高達75.1%。電化學原位表征與DFT理論計算研究表明：（1）高密度有序Cu三角原子位點能夠增強CO₂的吸附與活化同時按需吸附H₂O，從而平衡質子供應與CO₂加氫動力學，抑制競爭性HER；（2）相鄰Cu原子位點協(xié)同開辟了非常規(guī)的*C(OH)₂反應路徑，繞過了傳統(tǒng)*CO路徑，有效抑制C─C偶聯(lián)，提升CH₄選擇性。

圖2為Cu TAS/PHI催化劑的精細結構表征，Cu原子呈三角構型有序排布，間距為~5.0 ?，Cu元素在材料表面均勻分布，未發(fā)現(xiàn)Cu顆粒團聚，ICP-MS測得Cu含量達35.8 wt.%，XAS證實Cu價態(tài)為+1.35，Cu?N配位數(shù)為2.3。

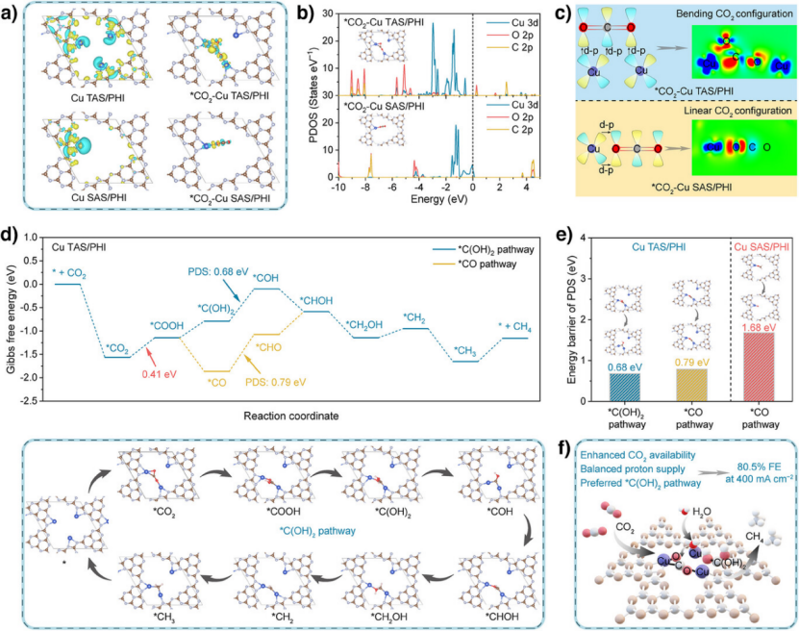

原位電化學表征與DFT理論計算研究表明，Cu TAS/PHI電催化CO₂RR活性增強來源于：（1）CO₂吸附活化增強，有序Cu三角原子位點通過三齒（O,C,O）吸附構型增強CO₂吸附與活化，促進電子從Cu位點向CO₂轉移，降低其最低未占分子軌道能量；（2）自調節(jié)反應物吸附，兩個Cu原子吸附CO₂，第三個Cu原子吸附H₂O并解離提供質子，實現(xiàn)平衡CO₂加氫與質子供應動力學，抑制競爭HER；（3）開辟非常規(guī)反應路徑，有序Cu三原子位點通過*C(OH)₂中間體反應路徑生成CH₄，繞過多產(chǎn)物共用的傳統(tǒng)*CO中間體路徑，同時抑制C─C偶聯(lián)，提高CH₄選擇性。

在KOD/D₂O反應體系中，以D₂O為氘源，在700 mA cm^?2下CO₂轉化為CD₄的FE高達75.1%，最高分電流密度達到582 mA cm^?2（at 800 mA cm^?2）。技術經(jīng)濟分析表明，在CH₄生產(chǎn)中，使用0.01美元/kWh的可再生電力，成本低至1.36美元/kg，在400 mA cm^?2下年投資回報率為69.54%。在CD₄生產(chǎn)中，即使使用0.03美元/kWh的電力，其生產(chǎn)成本在寬電流范圍內(nèi)遠低于CD₄市場價格（>76,720 美元/kg），在800 mA cm^?2下年投資回報率為425.35%.

綜上所述，該工作提供了一種有序多原子位點催化劑精準構筑策略，為工業(yè)級電流密度下高選擇性電催化CO₂RR提供了新思路，同時凸顯了電催化CO₂氘化生產(chǎn)高附加值氘代化學品的卓越前景。

Ordered Copper Triangular Atomic Sites for Industrial-Grade Electromethanation of CO₂ via Self-Regulated Adsorption of Reactants

Dr. Fanglei Yao, Dr. Yuntong Sun, Long Nie, Dr. Cheng Zhang, Dr. Hongwei Shou, Zhiming Li, Prof. Xiaoping Gao,  Prof. Jin Wang

Angewandte Chemie International Edition

DOI: 10.1002/anie.202511459
