▲第一作者：孫佳雯碩士；通訊作者：張紫晴博士、楊照地教授和井立強教授
論文DOI：10.1016/j.apcatb.2020.119199A. 半導體光催化CO2轉化技術化石燃料的快速消耗和大氣中CO2含量的增加引發了能源短缺和環境污染的問題。將過量排放的CO2轉化為有價值的化學燃料，降低大氣中CO2濃度，是解決能源危機和全球變暖最具潛力的途徑之一。半導體光催化CO2轉化技術，以太陽能為驅動力，利用半導體光催化劑激發所產生的光生電子將CO2還原為有價值的化學燃料（例如CO，CH4等），成為了當今研究的熱點之一。半導體光催化劑作為該技術的核心，其光催化活性是至關重要的。g-C3N4作為一種具有可見光響應、熱化學性質穩定、廉價易得的非金屬二維結構光催化劑被廣泛研究。但由于其光生載流子易復合、可見光吸收范圍較窄，其光催化活性仍不理想。基于此，我們首先通過控制合成超薄g-C3N4納米片，使其光生電荷傳輸?shù)木嚯x最小化，提高其自身的光催化活性。在此基礎上，進一步通過構建異質結體系來改善其光催化活性。值得注意的是，與g-C3N4構建異質結體系常常忽略：因此，開發具有維度匹配和寬可見光響應，特別是具有催化功能的異質結體系是非常必要的。酞菁金屬配合物（MPc）是一類具有與g-C3N4類似的二維結構大環分子，常作為光敏化劑被報道。但從能級位置的角度考慮，其LUMO軌道的能級略高于g-C3N4的導帶底，MPc很可能成為接受g-C3N4高水平能級電子（HLEEs）的合適能級平臺。更重要的是，如果g-C3N4被激發的HLEEs轉移到MPc的配體，再由其配體轉移到中心金屬離子，則可發揮MPc中心金屬潛在的催化作用，為CO2轉化過程提供催化活性位。因此，如何制備維度匹配的MPc/g-C3N4超薄異質結以實現高效的CO2轉化是關鍵。MPc由于自身的π-π作用，容易發生自聚集。同時，考慮到g-C3N4表面存在的一定數量羥基對g-C3N4與MPc間的π-π相互作用的影響。我們通過增加g-C3N4表面羥基的量，利用其表面羥基誘導MPc進行組裝，形成以氫鍵方式連接的緊密界面，促進異質結間的電荷轉移。同時該組裝過程有利于MPc的分散，抑制其自聚合，進而實現超薄MPc/g-C3N4異質結的構建。通過HNO3溶液處理得到表面羥基量增加的超薄g-C3N4納米片（T-CN）。利用其表面羥基誘導組裝制備了維度匹配的超薄MPc/T-CN異質結，并通過實驗結果與理論計算確認了MPc與T-CN氫鍵連接的結合方式，證明了MPc/T-CN異質結中的HLEE轉移機制，及MPc中心金屬對CO2活化能力。▲Fig. 1. Schematic illustration of the formation of MPc/T-CN heterojunction (M = Cu2+, Co2+ and Fe2+).

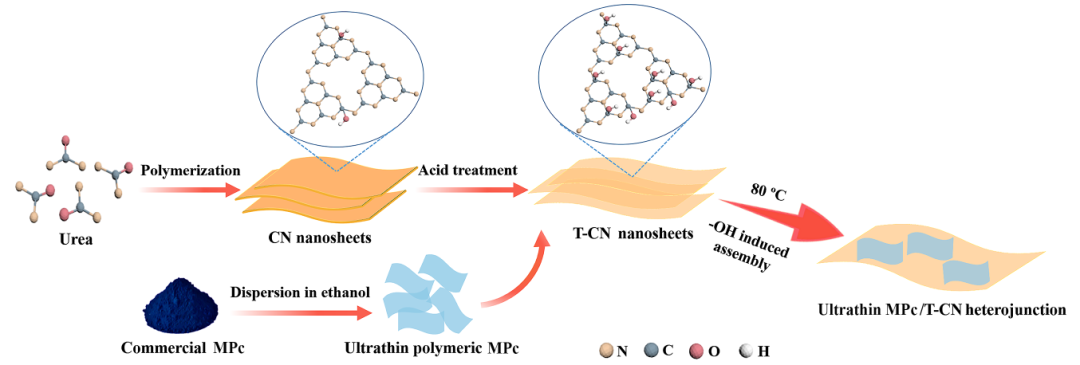

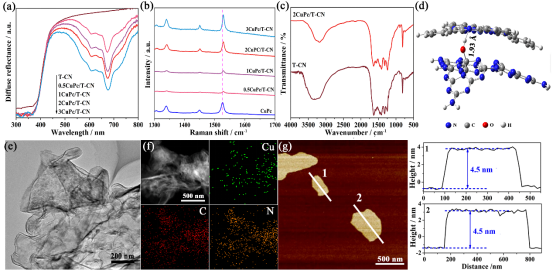

以尿素為前驅體，通過熱聚合法合成CN，隨后經HNO3溶液處理后得到了表面羥基量增加的超薄CN納米片（T-CN）。通過表面羥基誘導組裝，將MPc均勻分散在T-CN表面，最終形成超薄MPc/T-CN異質結。所構筑的不同MPc/T-CN異質結均可以提升T-CN光生電荷分離性能和光催化活性，其中CuPc/T-CN異質結具有最佳的光催化性能。利用理論計算和實驗揭示了不同MPc對CO2活化能力的影響，證明了CuPc具有最佳的CO2活化能力。▲Fig. 2. (a) DRS spectra of T-CN and xCuPc/T-CN. (b) Raman spectra of CuPc and xCuPc/T-CN at 1300-1700 cm-1. (c) FT-IR spectra of T-CN and 2CuPc/T-CN. (d) The optimized CuPc/CN structure by DFT calculations, the length of hydrogen bond between N on CuPc and hydroxyl on CN is 1.93 ?. (e) TEM image of 2CuPc/T-CN and (f) HAADF-STEM image of 2CuPc/T-CN with the corresponding EDS mapping images of elemental Cu, C and N. (g) The AFM image and the corresponding height profiles of 2CuPc/T-CN.
通過探究CuPc負載量對異質結光催化性能的影響，獲得了CuPc與T-CN的質量百分比為2%時的光催化活性最佳。拉曼光譜（圖2b）位于1528 cm-1處的CuPc中C-N-C鍵的拉伸振動峰發生明顯的拉曼位移，表明T-CN與CuPc的配體之間存在化學作用。同時，歸一化的FT-IR圖（圖2c）表明異質結中T-CN表面羥基的量減少，意味著CuPc與T-CN的表面羥基間存在的化學作用。通過實驗結果推測T-CN上的羥基與CuPc配體中的橋連N形成氫鍵，獲得緊密連接的界面。進一步通過理論計算（圖2d），確認T-CN與CuPc的氫鍵連接方式，同時證明了這種連接方式更加有利于CuPc在T-CN上的均勻分散（圖e-f），異質結的厚度約為4.5 nm（T-CN的厚度約為3.5 nm）(圖2g)。▲Fig. 3. (a) Normalized photocurrent action spectra of T-CN and 2CuPc/T-CN under different monochromatic light irradiation. (b) Photocatalytic activities and the quantum efficiency for CO2 conversion under 405 and 660 nm monochromatic light irradiation of 2CuPc/T-CN. The insert shows the FS related to the formed ?OH of T-CN and 2CuPc/T-CN under different monochromatic light irradiation. (c) EPR spectra of 2CuPc/T-CN with 405 nm and (d) 660 nm monochromatic light irradiation and in dark under 98 K.
通過氣氛控制的穩態/瞬態表面光電壓譜，單波長光電化學作用譜（圖3a）等證明CuPc/g-C3N4體系中兩種光生電荷轉移模式：一種是CuPc的敏化作用，也就是CuPc的電子向g-C3N4注入的過程；另一種是HLEE轉移機制，即T-CN被激發的HLEEs轉移到CuPc的配體，再轉移到其中心金屬單元Cu2+。通過單波長光催化CO2還原活性測試及其量子效率的計算（圖3b）證明其HLEE轉移機制是提高其光催化活性的關鍵，其貢獻遠大于CuPc的敏化作用。進一步通過EPR技術對兩種光生電荷轉移機制進行研究（圖c-d），通過記錄光照前后T-CN與CuPc/T-CN異質結中g(shù)-C3N4的EPR信號強度增量，可量化的說明HLEE轉移機制的突出貢獻。同時，基于光照前后Cu2+的EPR信號的變化，可證明電子從配體轉移到中心Cu2+，并結合電化學還原曲線可對中心金屬的催化功能進一步揭示。▲Fig. 4. (a) Electrochemical reduction curves in CO2-bubbled system of T-CN, 2H2Pc/T-CN and 2MPc/T-CN. (b and c) SKP maps and schematic work function diagrams of T-CN and MPc. (d) Schematic of HLEEs transfer process in the fabricated MPc/CN heterojunction. (e) Photocatalytic activities for CO2 conversion under UV-vis light irradiation of CN, T-CN and 2CuPc/T-CN.
進一步考慮能級位置對電荷分離的影響，利用開爾文探針技術比較FePc、CoPc和CuPc與T-CN的費米能級位置，其中CuPc的能級位置與T-CN最為匹配，更有利于HLEE的轉移，且CuPc具有最佳的CO2催化功能（圖4a-c）。在紫外-可見光下，最佳樣品2CuPc/T-CN光催化還原CO2的活性比未經處理的CN的提高10倍，進一步證實了HLEE轉移機制的突出貢獻。（圖4e）通過表面羥基誘導組裝成功地合成了維度匹配的MPc/T-CN超薄異質結，其表現出了高的光催化還原CO2活性。根據實驗結果和理論計算表明，T-CN表面的羥基與MPc配體中的N形成氫鍵，使T-CN和MPc之間形成緊密連接的界面，進一步使MPc在T-CN表面均勻分散，同時也證實了MPc/T-CN異質結體系中存在的HLEE轉移機制。此項工作有助于對含酞菁金屬異質結光催化體系的電荷轉移的深刻認識和理解。在此基礎上，進一步實現MPc的高度分散，從而提供更多單金屬催化活性位點，將會為高效光催化CO2轉化開辟新途徑。https://www.x-mol.com/groups/jingliqiang
