▲第一作者：張立，徐維斌；通訊作者：王曉東，黃傳德，朱燕燕；
通訊單位：中國科學院大連化學物理研究所論文DOI: 10.1021/acscatal.0c01811隨世界能源需求的提高和環境問題的加劇，相比于石油和煤，更清潔的天然氣在能源結構中占比必將逐漸增加。甲烷是天然氣的主要成分，如何高效利用甲烷成為科研領域的研究熱點。區別于傳統甲烷轉化技術（重整和部分氧化），化學鏈法將該過程一分為二，這樣可以直接得到高純合成氣（H2/CO=2），同時晶格氧取代純氧，降低反應成本，且甲烷與空氣分開進料，更加安全。氧載體作為氧源兼催化劑，其性能直接影響整個循環的效率，是化學鏈技術的關鍵。傳統的氧載體主要為過渡金屬氧化物，其中Fe基氧載體由于其廉價易得，環境友好備受人們青睞。但Fe基氧載體在反應過程中生成的還原態Fe0易使甲烷裂解積碳，使得氧載體在提高供氧量時往往導致合成氣選擇性下降，嚴重制約了其在化學鏈中的應用。鈣鈦礦型氧化物，其組分變化多樣，元素的價態、比例及空位含量易于調節，是一種優異的氧載體備選材料。然而，現有研究一般將鈣鈦礦的優異氧化還原性能歸因于B位價態豐富的過渡金屬離子；A位離子由于價態單一，其對催化劑氧化還原性能的影響往往被忽視。基于此，本論文通過調節鈣鈦礦A位離子，深入研究了A位摻雜對鈣鈦礦氧載體氧化還原活性及化學鏈甲烷轉化性能的影響。該課題組前期工作中發現La0.6Sr0.4Fe0.8Al0.2O3-δ 氧化物作為氧載體（Commun. Chem.2018.1.55），在甲烷氣氛中還原生成的Fe0會被氧化物所包覆起來，極大的減少了CH4與Fe0的接觸，從而抑制甲烷裂解積碳。在此基礎之上，通過調變La/Sr比例制備了系列 La1-xSrxFe0.8Al0.2O3氧載體，并深入考察了其在甲烷化學鏈部分氧化中的反應性能及抗積碳能力，探究A位摻雜對其氧化還原性能的影響。采用溶膠凝膠法制備了系列Sr摻雜 La1-xSrxFe0.8Al0.2O3-δ（x = 0.1，0.3 和 0.5）氧載體，其在甲烷化學鏈部分氧化反應中，合成氣選擇性達到94%以上，載氧量也相應從 1.0 mmol/g（x=0.1）提高到 2.7 mmol/g（x=0.5），在 20 次氧化還原循環中能保持很好的穩定性。在甲烷氣氛中，氧載體結構發生變化，形成Fe0@RP氧化物；反應過程中，RP氧化物可以將鈣鈦礦體相晶格氧快速送到Fe0，從而抑制積碳生成，達到提高氧載體載氧量的同時，保持其高合成氣選擇性。▲Figure 1. Methane anaerobic oxidation performance over La1-xSrxFe0.8Al0.2O3-d (x = 0.1, 0.3 and 0.5) samples at 900 oC: (a) Gas composition analysis of CH4 oxidation over x = 0.3 sample, (b) CO selectivity before coke deposition, (c) transient CO signals over different OCs during pulse reactions and (d) Oxygen capacity before coke deposition. The black arrow in Figure (c) represents the pulse for carbon deposition.

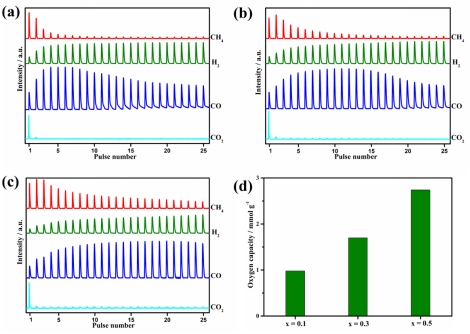

催化劑性能通過甲烷脈沖實驗進行評價，結果如圖1所示。第一次甲烷脈沖中，產物中CO2信號清晰可見，其比例隨著反應進行而減少，這是由于被氧載體表面存在活潑晶格氧導致甲烷過度氧化；待其反應耗盡，則生成的產物主要為CO和H2。圖1（d）是計算得到的氧載體載氧量，x=0.5樣品的載氧量達到2.7 mmol/g，幾乎是x=0.1樣品（1.0 mmol/g）的三倍，這表明La1-xSrxFe0.8Al0.2O3-δ材料的A位調變能有效提高氧載體的抗積碳性能。▲Figure 2. XRD patterns of as-prepared and CH4-pulse reduced La1-xSrxFe0.8Al0.2O3-d oxides: (a) x = 0.1, (b) x = 0.3 and (c) x = 0.5.
反應后氧載體的XRD結果如圖2所示。對于x=0.1樣品，10次脈沖后的出現Fe0和La2O3的晶相，這說明部分Fe陽離子在反應過程中被還原成Fe0從鈣鈦礦晶格析出。當Sr含量提高至x=0.3或0.5，反應后樣品沒有出現La2O3的晶相，而是生成具有Ruddlesden–Popper結構的La2SrFe2-xAlxO7和LaSrFe1-xAlxO4化合物（RP化合物）和Fe0，且后者衍射峰強度隨Sr含量增加顯著提高。此結果說明，Sr摻雜能改變氧載體在還原氣氛中的結構演變路徑，從而調變其甲烷轉化性能。▲Figure 3. Element distribution of reduced La0.7Sr0.3Fe0.8Al0.2O3-d sample after 20th CH4 pulse reaction: metallic Fe0 is gradually encapsulate by oxides from stage (a) to stage (c); (d) proposed structural evolution in methane-to-syngas process.
對脈沖反應后x=0.3的氧載體進行EDS表征。從圖3（a）中可以清晰看到氧載體表面存在不同粒徑（約10 nm）的Fe0顆粒。當這些顆粒逐漸變大到20-40 nm的時候，還原態的Fe0嵌入氧載體中，如圖3（b）所示，甚至完全被一層金屬氧化物所包覆，如圖3（c）所示。利用高分辨率透射電鏡（HRTEM）對其Fe0表面氧化物進一步分析，確定其為RP氧化物，即在CH4氣氛中鈣鈦礦形成Fe0@RP的核殼結構，有效抑制了CH4與Fe0的接觸，減少了積碳生成。▲Figure 4. Computational model of oxygen vacancy formation in bulk of (a) La0.5Sr0.5FeO3 and (b) La0.5Sr0.5FeO2.75.
進一步通過DFT計算，研究了鈣鈦礦A位摻雜對其氧遷移率的影響。結果顯示，當氧載體A位只被La離子占據時，其氧空位形成能Ef,vac高達5.46 eV。然而，當50% La被Sr取代后，Ef,vac急劇下降到1.3 eV。由此可知，A位Sr摻雜能有效提高氧載體的晶格氧移動性能。本文通過調節鈣鈦礦A位元素種類和含量，深入研究了A位離子對其氧化還原性能的影響。研究結果發現，A位離子雖然價態單一，但可以顯著調變鈣鈦礦的結構變化。通過提高La1-xSrxFe0.8Al0.2O3-δ中Sr含量，可誘導其在甲烷氣氛中形成Fe0@RP氧化物；此外，Sr摻雜還能顯著增加晶格氧的移動性能。氧載體結構和氧移動性能的協同作用，能實現Fe基氧載體深度還原（至零價Fe0）并有效抑制積碳生成，從而提高化學鏈甲烷制合成氣收率。以上實驗結果對設計抗積碳型催化劑提供了積極的指導意義。王曉東，男，博士，中科院大連化學物理研究所研究員，博士生導師。于2009年被選入遼寧省“百千萬人才工程”百人層次，2012年入選中國科學院杰出青年，2016年入選中國科學院特聘研究員計劃并被評為國家中青年科技創新領軍人才，2018年入選“萬人計劃”科技創新領軍人才。主要研究方向?yàn)楦叻稚⒔饘俅呋瘎┖湍透邷卮呋瘎┑幕A(chǔ)研究，以及其在航天動力、烷烴催化轉化、環境催化等領域的應用研究，近年來，在Angewandte Chemie International Edition、Energy & Environmental Science、Applied Catalysis B、ACS Catalysis、AIChE Journal、Journal of Catalysis等期刊發表論文 100余篇，研發的系列新型催化劑應用于長征運載火箭和新一代北斗導航系列衛星等。黃傳德，男，博士，中科院大連化學物理研究所副研究員，主要研究方向?yàn)榈吞纪闊N化學鏈轉化。朱燕燕博士，西北大學副教授、碩士生導師，仲英青年學者，研究方向?yàn)榈吞纪闊N化學鏈催化轉化。
