引言

可充電鋅空電池由于其成本低廉，環境友好，高能量密度等優點，被認為是非常有潛力的下一代能量儲存轉化裝置。雖然貴金屬（Pt, Ru和Ir）及其衍生物具有優異的催化性能，但是其昂貴的價格，不盡人意的耐久性極大的限制了它們的大規模應用。

含有M-N (M = Fe, Co)物種的多孔碳材料作為一種電催化劑展現出優異的ORR催化活性，但其OER活性并不突出，嚴重限制了這類材料在可充電鋅空電池方面的應用。

因此，在保持M-N-C催化劑高ORR活性的同時增加其OER催化活性以適用于可充電鋅空電池的應用具有重要意義。

成果展示

近期，南開大學袁忠勇教授課題組構建了一種含有鐵基納米粒子的Fe-N/C多孔空心碳球材料。所合成的材料表現出優異的ORR和OER雙功能催化活性。其中，多孔空心結構對催化活性的增強起到了很大的促進作用，F(xiàn)e-Nx物種是ORR的主要活性位點，鐵基納米粒子的存在極大的增強了催化劑的OER活性。

圖文導讀

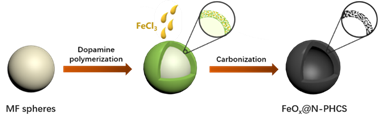

圖 1. FeOx@N-PHCS合成示意圖。

該工作使用密胺樹脂作為自犧牲模板，多巴胺作為碳源、氮源，通過一步焙燒合成空心碳球，避免了傳統空心碳球制備過程中的強酸強堿的使用，也使得熱解過程中產生的鐵基納米粒子得以保留。

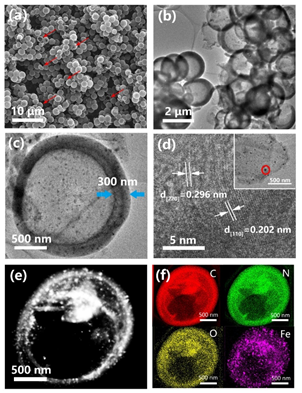

圖 2.FeOx@N-PHCS的SEM（a）TEM（b, c, d）和對應的EDS元素分布圖（e, f）。

所合成的材料有厚度約為300 nm的碳?xì)ぃ谔細ぶ蟹稚⒂幸恍┖谏慕饘勹F基納米粒子，其粒徑為18.2 ± 4.9 nm。C，N，O元素均勻分布在FeOx@N-PHCS中，F(xiàn)e元素主要以團聚體的形式分散。

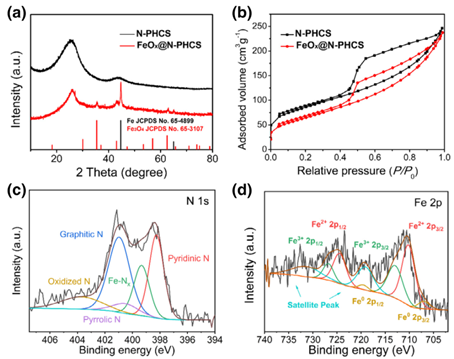

圖 3. N-PHCS，F(xiàn)eOx@N-PHCS的XRD圖譜，N2吸脫附曲線以及FeOx@N-PHCS的N 1s（c），F(xiàn)e 2p（d）的精細譜。

吡啶氮的存在能增強起始電位，石墨化氮能夠促進電子的轉移，F(xiàn)e-Nx能顯著提高ORR活性。N 1s精細譜的399.2 eV處對應于Fe-Nx，從N-PHCS的N 1s精細譜中未觀察到此峰，這直接證明了所合成材料中存在豐富的Fe-Nx物種。

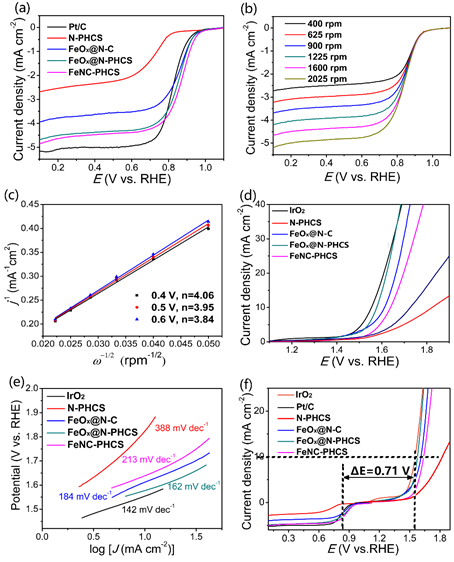

圖 4. 所合成樣品的電催化ORR, OER性能測試。

FeOx@N-PHCS具有良好的ORR催化活性，并且其遵循四電子的反應過程。FeNC-PHCS相比于FeOx@N-PHCS具有更高的ORR活性，這是由于Fe-Nx是ORR反應的主要活性位點，而FeOx納米粒子遮蔽了部分Fe-Nx活性位，導致FeOx@N-PHCS的活性稍遜色于FeNC-PHCS。另外，與FeOx@N-PHCS和FeOx@N-C相比，F(xiàn)eNC-PHCS和N-PHCS的OER活性較低，這說明FeOx納米粒子在增強OER催化性能方面十分重要。Ej=10和E1/2之間的電勢差△E是衡量雙功能電催化劑性能的重要參數。計算得到，F(xiàn)eOx@N-PHCS的△E為0.71 V，明顯小于其他樣品以及大部分已經被報道的催化劑，表明FeOx@N-PHCS具有優異的電催化氧循環性能。

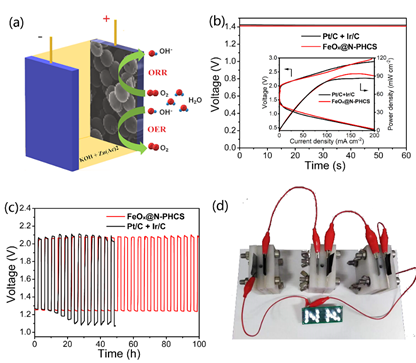

圖 5. (a)可充電鋅空電池示意圖，以Pt/C和FeOx@N-PHCS作為陰極催化劑的鋅空電池的開路電壓，充放電極化曲線及相應的功率密度，在10 mA cm^-1時的循環穩定性。

圖5表明，F(xiàn)eOx@N-PHCS作為可充電鋅空電池的空氣陰極催化劑，具有優異的性能和穩定性，有實際應用的潛力。

小結

本研究以密胺樹脂作為自犧牲模板，聚多巴胺作為碳源、氮源制備了含有鐵基納米粒子的Fe-N/C多孔空心碳球。制備的材料具有高N含量、豐富的Fe-Nx物種以及超細的FeOx納米離子。一系列的實驗結果證明，獨特的孔結構賦予催化劑快速的傳質速率和豐富的活性位點，F(xiàn)eOx@N-PHCS優異的ORR活性得益于材料中豐富的Fe-Nx活性位點，而FeOx納米粒子的存在顯著提高了其OER活性。這項工作在保持M-N-C (M = Fe, Co)型催化劑的高ORR活性的基礎上，保留了焙燒過程中形成的鐵基納米粒子，變廢為寶，使其成為提高OER性能的關鍵。

文章信息

J Energy Chem

N-doped porous carbon hollow microspheres encapsulated with iron-based nanocomposites as advanced bifunctional catalysts for rechargeable Zn-air battery

Ran Hao, Jin-Tao Ren, Xian-Wei Lv, Wei Li, Yu-Ping Liu*, Zhong-Yong Yuan*

J Energy Chem,2020, 49, 14-21

DOI: 10.1016/j.jechem.2020.01.007
