高效、低成本催化電極的構建是其大規模應用的關鍵。本研究使用常見、易得的基底材料（紙、海綿及布），借助簡單的化學鍍方法，將導電催化劑均勻沉積于其表面，制備出了具有高效、經濟、輕質、可折疊等優點的新型催化電極。其中，使用濾紙構筑的 Ni-P-B/Paper 電極在1M堿性電解液中實現了高效的析氫（η500=276mV）與析氧反應（η500=375mV），并在1A/cm2 大電流密度下可穩定工作 240 h 以上，其性能優于相同催化材料的金屬基底電極，具有潛在的實用價值。
常規的催化電極主要由催化劑與導電的基體兩部分組成。當前研究主要集中在催化劑的開發方面，隨著研究的不斷推進，大量高效、低成本催化劑相繼涌現，而基底材料則仍局限在導電金屬類的鐵、鎳、銅、鈦以及非金屬類的碳布等。這些基材雖具有導電性好，機械性能優良等優點，但也存在成本，環保等方面不足。
因而，拓展催化電極的基材對于實用催化電極的構筑具有重要的現實意義。常見的材料如紙、海綿、布等，具有經濟、易得、環保等優點，然而該類基底不具有導電性因而難以作為電極基底使用。幸運的是，目前有許多高效催化電極本身具有優良的導電性能，這類材料的開發使得利用非導電基底構建催化電極成為了可能。
復旦大學材料科學系郭艷輝團隊經過大量研究在使用非金屬基底構筑高效、低成本催化電極方面取得了突破。研究發現使用常見、易得的材料（紙、海綿，布等）作為基底，借助簡單的化學鍍方法，將導電催化劑均勻沉積于其活化表面，可制備出具有高效、經濟、輕質、可折疊等優點的新型催化電極。該類電極在電解水方面的研究證實，其可作為雙功能高效催化電極使用。
紙電極的制備，濾紙依次在 0.5 M 的 NiSO4 及 1M 的 NaBH4 的水溶液中快速浸漬活化，使得空白紙片負載上 0.1-0.3 mg/cm2 的納米 Ni-B 催化材料；進一步將活化的濾紙浸入化學鍍液一定時間后，取出清洗即制成催化電極。該類電極在紙片基底上為非晶型、球型顆粒結構的催化材料，催化材料在縱橫交錯的紙片三維網絡結構上實現高密度的負載，使用該方法可快速、簡單地實現大面積、高效導電性催化電極的制備（圖1示）。
該方法可以方便地在非金屬基底表面進行多種形狀的沉積，并具有良好的導電性，電極方塊電阻可達 0.42Ω sq?1。同時，所制備的電極具有較好的柔性，有利于電極的安裝維護。另外，所使用的化學鍍法也可以直接在金屬基底表面沉積相應催化劑，制得高效催化電極，相關研究可參考本研究組已發表的文章（Adv. Energy Mater. 2018, 1801372，Journal of Materials Chemistry A, 2019. 7, 12440）。

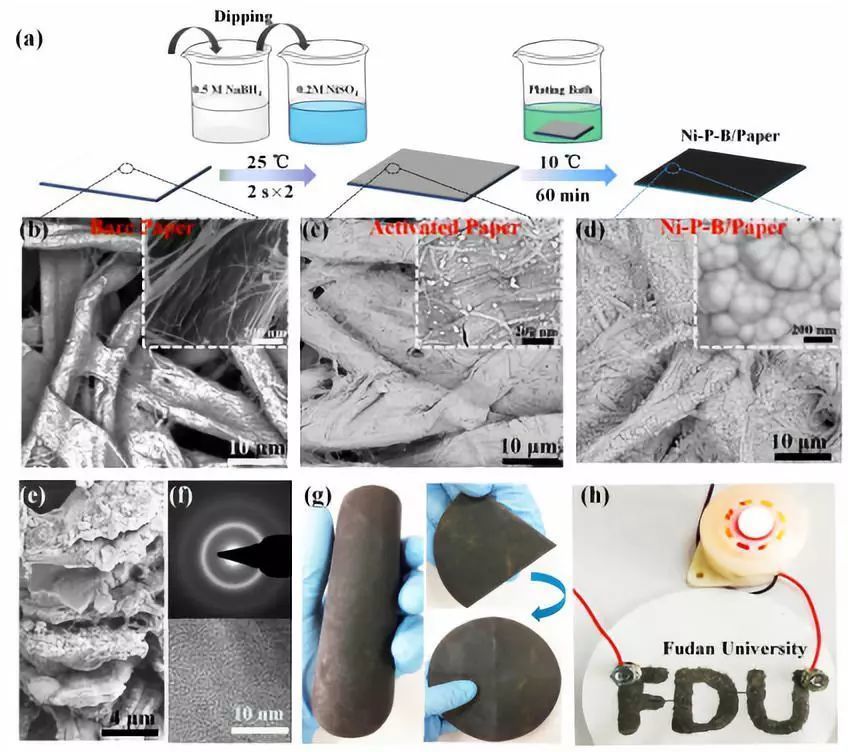

▲圖1 a)紙片電極的制備過程；b-d)分別為空白紙片、活化紙片以及 Ni-P-B/紙片電極的 SEM 圖；e)Ni-P-B/Paper 電極的側面圖；f）HRTEM 圖；g)直徑 12cm 的催化電極圖；h)電極導電性圖

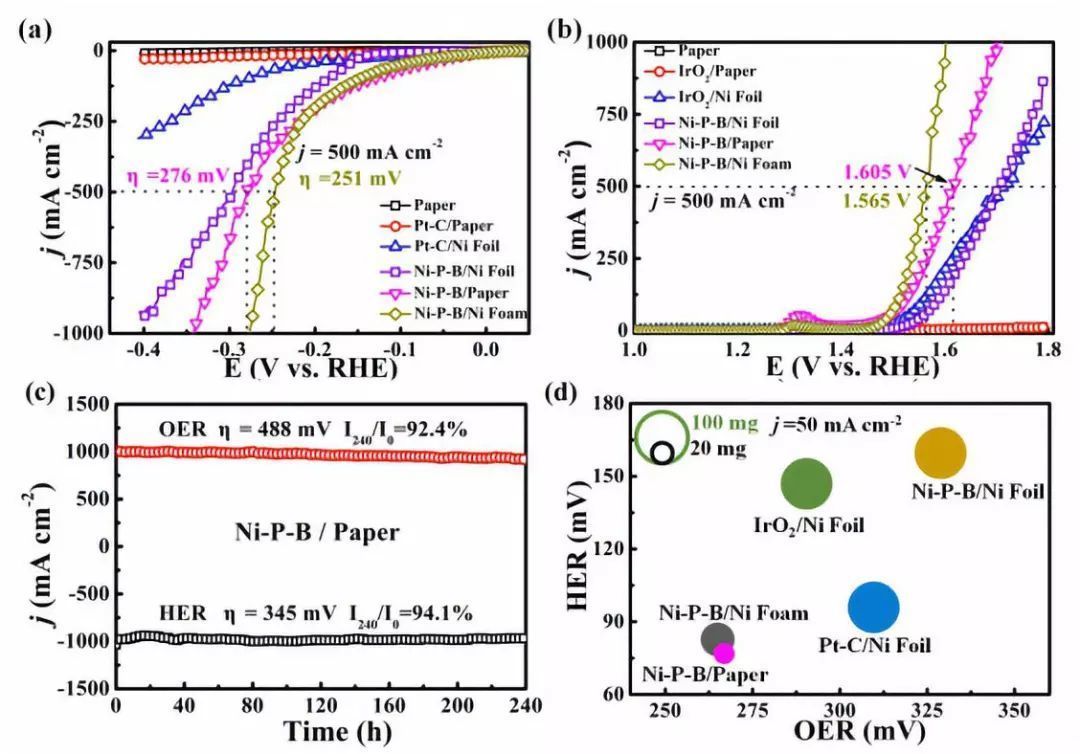

所制備 Ni-P-B/紙電極，相較于商業的 Pt-C、IrO2 以及同樣條件下使用金屬 Ni Foil 以及 Ni Foam 制備的電極，顯示出了優異的 HER 及 OER 催化性能。其在 2mV/s 的掃描速率及 500 mA/cm2 的電流密度下，經過 iR（80 %）的矯正，析氫過電位僅為 276mV，析氧過電位僅為375mV，充分顯示出紙電極優異的性能。同時，在電流密度1 A/cm2 下，其析氫、析氧可以連續催化 240 h，且效率可保持在 90 %以上。此外，該紙片催化電極除了具有性能優異、可彎曲、折疊變型等優勢外，還具有質輕的優點，相同尺寸的電極僅為 Ni Foil 催化電極的1/5，Ni Foam催化電極的1/2（圖2示）。▲圖2 a-b)為各催化電極的 HER 及 OER 性能圖；c)Ni-P-B/Paper 電極的穩定性圖；d)各催化電極的性能及質量比較
Ni-P-B/Paper 優異的性能，不僅得益于催化材料可在紙片基底上形成三維的網絡結構，增大催化面積，更重要的是 Ni、P 及 B 三種元素之間的協同催化作用。XPS 分析發現，在 HER 過程中，B 元素使得 Ni 元素的氧化加速，形成氧化鎳以及富 P 化的催化層。同時，在 Ni-P-B 催化材料上的氧化層形成的“煙囪效應”進一步增強了催化電極的活性。而在 OER 過程中，由于 B、P 的高活潑性，使得 Ni 元素快速形成 NiOOH 層，保證了高效的 OER 催化過程（圖3示）。

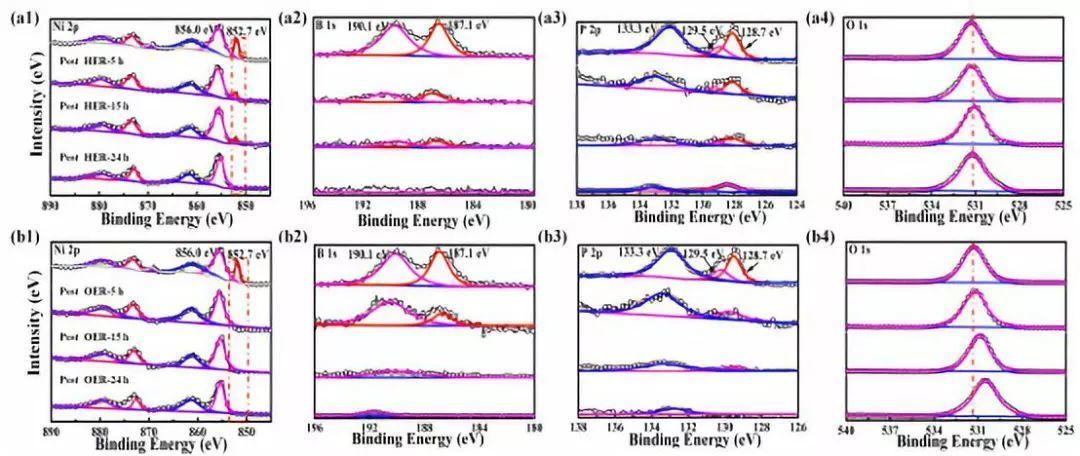

▲圖3 a1-a4)Ni-P-B/Paper 電極各元素在 HER 過程中的 XPS 分析；b1-b4)各元素在 OER 過程中的 XPS 分析

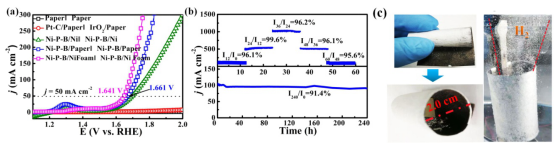

具有高效雙功能特點的 Ni-P-B/Paper 電極，可實現高效的全水分解。其在 1.661V 的電壓下可達到 50 mA/cm2 的電流密度，在 0.1A /cm2 下的電流密度下工作 240 h，效率仍可保持在 91.4 %。由于紙片電極的柔性特點，可設計出各種結構類型的電極，其中單面紙電極可同步實現氫、氧氣體的產生與分離，從而提高催化制氫、制氧的效率，并降低工藝成本（圖4示）。▲圖4 a)各電極的全水分解性能圖；b)Ni-P-B/Paper電極全水分解的穩定性圖；c)Ni-P-B/Paper 單面電極的制作與產氫效果圖。
所開發的催化電極制備方面，對基底材料質有廣泛的適用性。使用該方法在棉布、海綿材料上制備了多種催化電極。這些電極同樣具有優異的性能，相較于近幾年的催化電極，本文實驗制備出的紙片電極、棉布電極以及海綿電極在性能上具有明顯的優勢（圖5示）。
▲圖5 a-c)分別為 Ni-P-B 催化材料制備出的紙電極、棉布電極以及海綿電極；d)各種電極的全水分解比較圖
本文采用簡單的化學鍍法分別在紙、棉布以及海綿非導電基底材料上制備出了高效催化電極，實現了 1M KOH 下高效的全水分解。該類催化電極可在 1-2A/cm2 的電流密度下連續工作 240 h。此外，紙、棉布以及海綿電極還展現出常規金屬電極無法具有的優勢，例如質輕、柔性可折疊，環保易回收，實現了低成本高效催化電極的構筑，具有較好的應用前景。
郭艷輝團隊主要從事硼基功能材料開發研究工作。近年來在新型硼氫基材料，過渡金屬硼化物催化電極，功能硼簇化合物研制方面取得了一系列研究成果，在 Energy Environ. Sci.，Angew.Chem.，J. Am. Chem. Soc.，Adv. Energy Mater. 等刊物發表論文 50 余篇。歡迎有志從事相關研究的博士后加盟！聯系方式 [email protected]
論文信息：Fabricationof practical catalytic electrodes using insulating andecofriendlysubstrates for overall water splitting. WeijuHao,RenbingWu, Hao Huang, Xin Ou*,LincaiWang, Dalin Sun, Xiaohua Ma, YanhuiGuo* 2019, DOI: 10.1039/C9EE00839J.
