通訊單位：云南大學 化學科學與工程學院 論文DOI：10.1021/acscatal.0c01849 Weixiao Sun, Shipeng Wu, Yaowei Lu, Yongxing Wang, Qiu-E Cao, Wenhao Fang*, Effective Control of Particle Size and Electron Density of Pd/C and SnPd/C Nanocatalysts for Vanillin Production via Base-Free Oxidation, ACS Catalysis, 2020, 10, 7699-7709.近日，云南大學方文浩課題組報道，通過調控活性中心Pd納米顆粒的粒徑并加入助劑Sn以改變Pd的電子密度與結構，制備了Pd/C和Sn-Pd/C系列催化劑，實現了在常壓氧氣和無堿條件下香草醇選擇氧化合成食品香料香蘭素。香蘭素（化學名：4-羥基-3-甲氧基苯甲醛）是人類最早使用的香料之一，它被廣泛地應用于食品，化妝品，煙草等產業，素有“食品香料皇后”的美譽。天然香蘭素僅存在于熱帶植物香莢蘭的豆莢中，但其種植條件苛刻。現行的人工合成香蘭素工業法仍存在諸多缺陷。譬如，反應需要添加強堿或有毒試劑作為助劑，產生大量工業廢水；氧化程度難以控制，香蘭素產率低，后期分離純化工藝復雜；反應條件苛刻，能耗大，產品成本高。面對日益嚴峻的能源與環境危機，開發綠色高效的香蘭素化學合成新方法符合可持續發展的戰略。近年來，從北美云杉、野菊花等生物質原料中提取廉價香草醇的工藝趨于成熟。若能研發以香草醇為反應原料、一步計量轉化香草醇為香蘭素的選擇氧化催化劑將具有廣闊的應用前景。目前已報道的Mn、Co、Cu基非貴金屬催化劑體系[1]，其工作條件苛刻，需要使用高溫高壓和過量強堿，且副產物分布較廣（例如，香草酸，愈創木酚，2-甲基-1,4-對苯醌等）。另一方面，在無堿條件下工作的貴金屬催化劑體系的研究尚處于起步階段[2]，已報道的Pt和AuPd催化劑上香蘭素的選擇性依然很低。發展在溫和條件下高效轉化香草醇制香蘭素的貴金屬多相催化劑是一個值得探討的課題。我們通過結合催化動力學數據與高角環形暗場掃描透射電鏡、CO化學吸附、高分辨X射線光電子能譜、原位漫反射紅外光譜等譜學信息，首先對Pd/C催化劑的活性位點進行了辨識，并采取調控Pd粒徑的策略來提升活性位點的數目；然后加入非貴金屬助劑Sn，調控Pd的電子密度與結構，進一步提升其催化活性，發展了Pd/C和Sn-Pd/C氧化催化劑，實現了在常壓氧氣及無堿條件下完全轉化香草醇制香蘭素，唯一副產物為水。

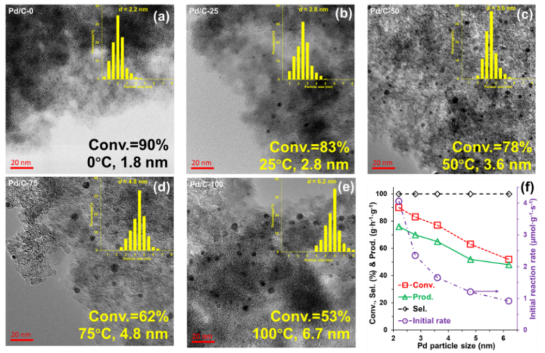

▲圖一：（a-e）不同溫度下制備的Pd/C(0°C-100°C)催化劑的TEM圖像、平均粒徑和粒徑分布圖；
（f）不同粒徑Pd/C催化劑的催化性能和初始反應速率（圖一）我們通過調節催化劑的制備溫度成功地調控了Pd的平均粒徑。從Pd/C系列催化劑的TEM圖和粒徑分布圖中可以看出，隨著催化劑制備溫度的升高，Pd納米顆粒的平均粒徑從0°C制備的1.8nm增大到100°C時的6.7nm，且粒徑分布較窄可以控制在4nm范圍內，同時伴隨著反應活性衰減近半。從不同粒徑的Pd/C催化劑初始反應速率可以看出，隨著Pd粒徑的增大，催化劑的活性顯著降低。我們發現系列Pd/C催化劑在Pd催化的醇氧化反應中表現出少見的類結構敏感性行為[3]，即Pd/C催化劑的本征轉化頻率（iTOF）強烈依賴于Pd的納米尺度。▲圖二：不同比例的助劑Sn對Pd/C的催化活性（左）和Pd顆粒表面化學狀態的影響（右）
（圖二）為了進一步提升催化劑的活性，我們考察了一系列典型的過渡金屬助劑（Sn，Bi，Cu，Mn，Co，Zr）。結果顯示，Sn助劑有利于提升Pd/C催化劑的活性并保持產物的選擇性不變。隨著微量Sn的（0.1%）加入，香草醇的轉化率出現約45%的最大增幅，且Sn的含量變化引起了轉化率的波動。將Pd/C和0.1Sn-Pd/C兩組催化劑的XPS進行橫向比較和定量分析，當加入Sn后Pd0的結合能開始向低值偏移，而Sn4+的結合能隨著Sn含量的增加開始向高值偏移，我們由此推測電子從Sn上轉移到Pd上。在系列Sn-Pd/C催化劑中，0.1Sn-Pd/C表面的Pd0物種含量最高（66%），這也跟該催化劑的最佳活性相吻合。▲圖三：Sn-Pd/C催化劑上香草醇選擇氧化制香蘭素的Pd納米尺度效應與Sn助劑電子效應

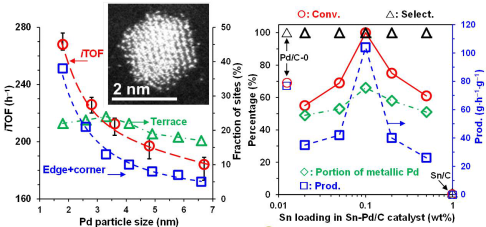

（圖三）結合Pd/C催化劑的高分辨TEM圖像和0.1Sn-Pd/C催化劑的HAADF-STEM圖像以及文獻報道，我們推定Pd納米顆粒的幾何形貌為截頂八面體。我們對不同粒徑的Pd納米顆粒上處于不同位點的Pd原子比例進行了計算，發現隨著Pd粒徑的增大，截頂八面體角上和棱上的Pd原子占比急劇下降，該趨勢與Pd/C催化劑的iTOF與Pd粒徑的依附趨勢十分類似，而截頂八面體面上的Pd原子占比僅出現平緩的波動。因此，我們推測分布于截頂八面體Pd納米粒子的角上和棱上的具有低配位數的Pd原子是香草醇選擇氧化的主要催化活性位點；而在Pd/C催化劑中添加0.1%的Sn4+離子能夠在Sn-Pd合金相的表界面上誘導產生大量具有高電子密度的金屬態Pd原子，推測有助于香草醇的吸附活化并同時抑制香蘭素的深度氧化。▲圖四：Pd/C-0和0.1Sn-Pd/C催化劑的活性對比（左）和活化能對比（右）

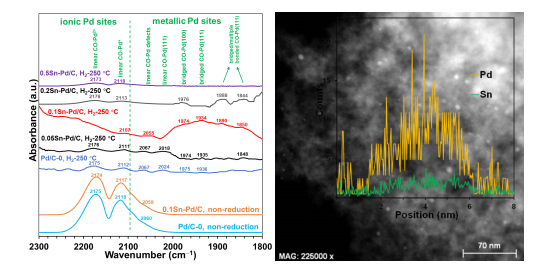

（圖四）在120℃、5bar氧氣條件下反應9h，Pd/C催化劑上香蘭素的收率達100%，催化劑iTOF達268h-1。在相同反應溫度下，使用常壓氧氣和6h的溫和反應條件，Sn-Pd/C催化劑上香蘭素的收率達100%，催化劑的iTOF達458h-1，為目前文獻報道的最高值。我們測定并比較了兩組催化劑的表觀活化能，證實Sn助劑可顯著降低0.1Sn-Pd/C催化劑上的反應活化能。▲圖五：（左）Pd/C和Sn-Pd/C系列催化劑的CO吸附原位紅外光譜圖；（右）0.1Sn-Pd/C催化劑的TEM圖及EDS線掃譜圖

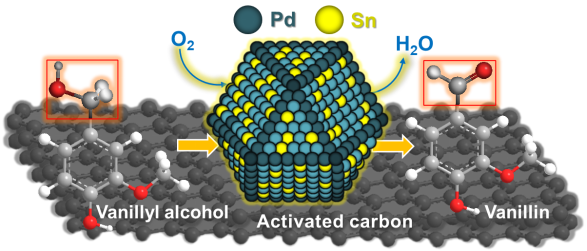

▲圖六：0.1Sn-Pd/C上香草醇無堿氧化制香蘭素反應示意圖
（圖五）我們利用原位漫反射紅外光譜技術，選用CO作為探針分子對Pd的活性位點信息進行了深入的考察。紅外吸收譜圖可大致分為金屬態Pd和離子態Pd兩個區域。結果再次證實，Pd0物種為氧化反應的活性位。我們發現隨著Sn的加入，CO分子與金屬態Pd結合的吸收峰信號逐漸增強，且吸收峰均向低波數偏移，暗示著電子從Sn向Pd發生轉移。當Sn比例為0.1%時，CO與金屬態Pd的吸附模式最多，吸附強度最高，揭示出Sn電子助劑改變了Pd的電子密度和結構，即Pd/C和Sn-Pd/C催化劑上納米顆粒的表面原子排列方式不同（圖六）。本工作報道了香蘭素綠色合成的Pd/C和Sn-Pd/C催化劑，可在無堿、溫和條件下高效氧化香草醇制香蘭素。通過有效控制Pd納米粒子的粒徑和電子密度，顯著提升了Pd/C的催化性能。Pd納米顆粒的粒徑越小，催化劑的活性越高，推測Pd/C催化劑上香草醇的氧化反應可能存在結構敏感效應。位于截頂八面體Pd納米粒子角上和棱上的具有低配位數的Pd原子是Pd0粒子的本征催化活性位點。此外，通過添加助劑Sn改變了Pd0表面的電子性質，Sn4+到Pd0的電子轉移增加了表面Pd原子的電子密度，有助于Sn-Pd/C催化劑上香草醇分子的吸附活化，有利于顯著降低反應的表觀活化能。所制備的Pd/C和Sn-Pd/C催化劑具有良好的穩定性，可重復使用，在多種結構復雜的伯醇分子的選擇氧化反應中均顯示出優異的選擇性。[1]typical references: (a) J. Mol. Catal. A: Chem. 2016, 415, 113-121; (2) Appl. Sci. Sci. 2017, 394, 205-218; (3) ACS Catal. 2018, 8, 9103-9114.[2](1) ACS Catal. 2015, 5, 3807-3816; (b) New J. Chem. 2019, 43, 1964-1971.[3](1) J. Am. Chem. Soc. 2004, 126, 10657-10666; (2) Appl. Catal., A 2008, 334, 217-226; (3) Adv. Synth. Catal. 2008, 350, 453-464; (4) Electrochim. Acta 2009, 55, 210-217.
