在本系列內容第1部分中將介紹了DSC曲線導入及基本的作圖方法，在本部分內容中將進一步介紹對于同一個樣品多次掃描得到的多條DSC曲線的對比作圖方法。

以下仍以第1部分內容中介紹的一種樣品的多次重復升降溫得到的DSC曲線為例介紹在Origin軟件中的作圖方法。為了便于閱讀，以下重復列出了相應的實驗條件。

1. 實驗條件

實驗條件如下：

儀器類型：美國TA儀器公司 DSC Q2000差示掃描量熱儀

樣品用量：7.18mg

坩堝類型：加蓋密封固體鋁坩堝

氣氛及流速：高純氮?dú)狻?/span>100mL/min

溫度程序：由-50℃開始等溫5min，以10℃/min的加熱速率加熱至90℃，等溫5min，以10℃/min的降溫速率降至-50℃，等溫5min，以10℃/min的加熱速率加熱至90℃。

溫度程序如圖1所示。

圖1 實驗時采用的溫度程序示意圖

2. 數據導入及基本處理

按照第本系列內容第1部分內容中介紹的方法依次完成以下處理：

（1）導入.txt、.csv格式的ASCII文件；

（2）對熱流信號進行歸一化處理；

（3）刪除實驗過程中標記生成的數據行（僅限于TA公司的儀器）；

（4）修改不同數據列對應的坐標軸屬性。

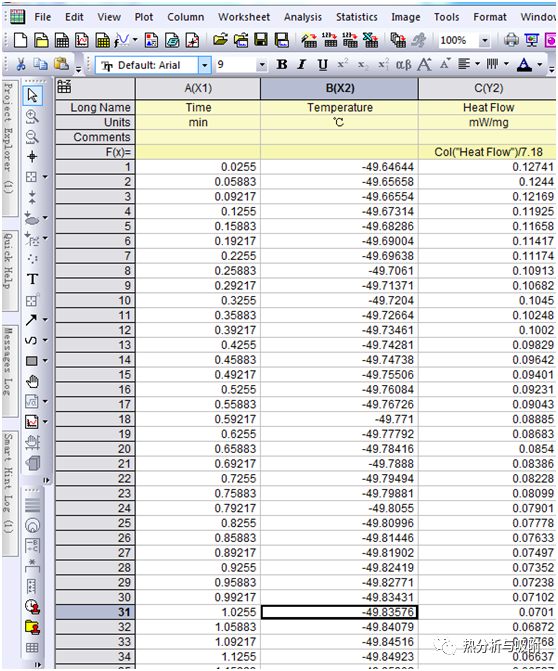

完成以上操作后，可以得到圖2所示的表格文件窗口。

圖2

在圖2中，不同階段的數據均列于A列（時間）、B列（溫度）和C列（熱流）中，需要比較每個階段的熱流信號的變化時，需要將每個階段的數據分開。具體做法如下：

 （1）分別復制每個階段開始和結束的行的范圍內的數據，粘貼至新建的列中。本例中需要對溫度作圖，僅需復制相應的范圍的溫度列和熱流列的數據；

（2）定義每一列的表頭信息；

（3）將溫度列定義為X軸，熱流列定義為Y軸。

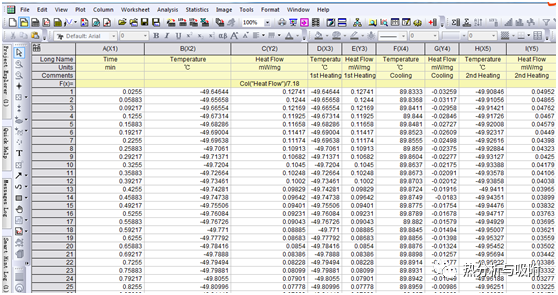

拆分后的每一階段的數據表界面如圖3所示。

圖3

圖3中，D列和E列、F列和G列、H列和I列分別對應于第一次加熱、降溫、第二次加熱過程中得到的溫度和熱流數據，其中，D列、F列和H列為溫度列，定義為X軸的數據；E列、G列和I列為溫度列，定義為Y軸的數據。

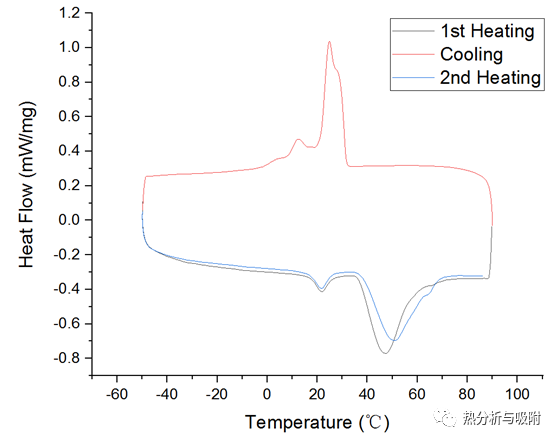

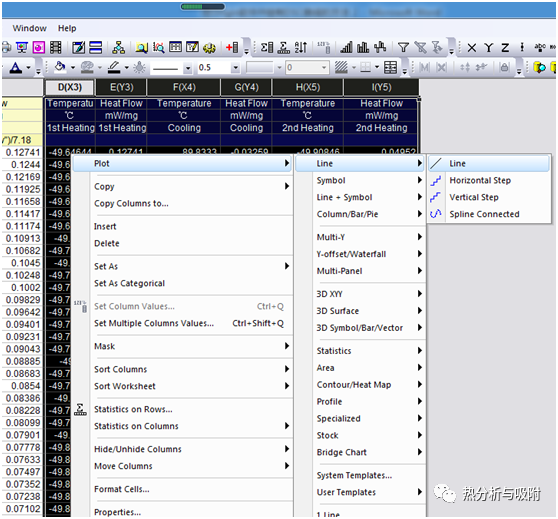

選中圖3中數據表格中的D~I列，右擊鼠標，在彈出的菜單選項中一次選中Plot、Line、Line選項（圖4），可以得到如圖5所示的默認格式的不同階段的DSC曲線。

圖4

圖5

4. 得到符合要求的圖片

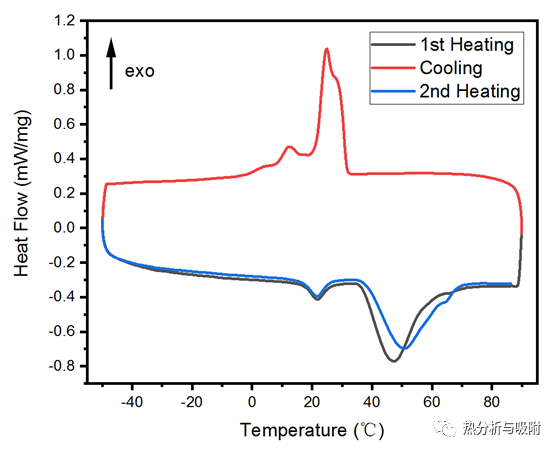

在圖5中，可以根據需要設定曲線的顏色、尺寸，以及坐標軸的樣式。為了便于后續的數據分析，還需要在在圖中的空白處標出吸熱或者放熱的方向。圖6為按照某期刊對論文中圖的格式要求進行修改所得到的該樣品的彩色DSC曲線。由圖6可以清晰地看出在不同的實驗階段所得到的DSC曲線中相應的熱效應的變化信息。

圖6

在實際應用中，當需要得到黑白曲線圖時，通常在曲線上加入不同的符號來區分不同階段的DSC曲線。

做法如下：

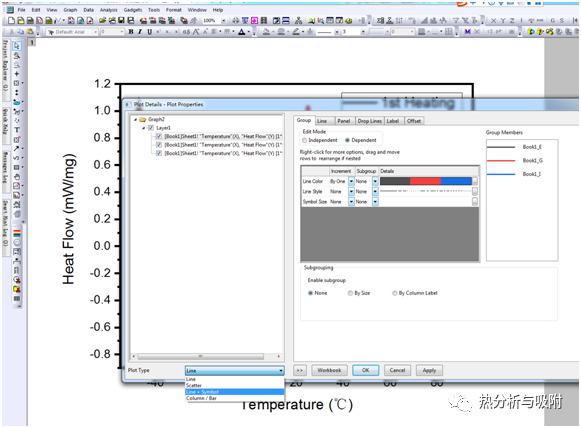

（1）雙擊圖中曲線，在彈出的窗口（圖7）中修改作圖類型（Plot Type），從Line選項改為Line+Symbol，點擊OK。

圖7

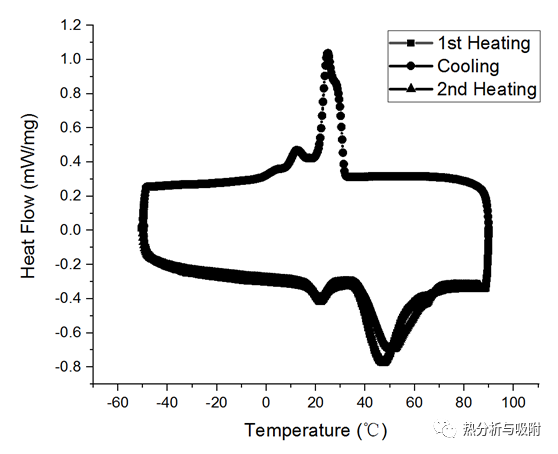

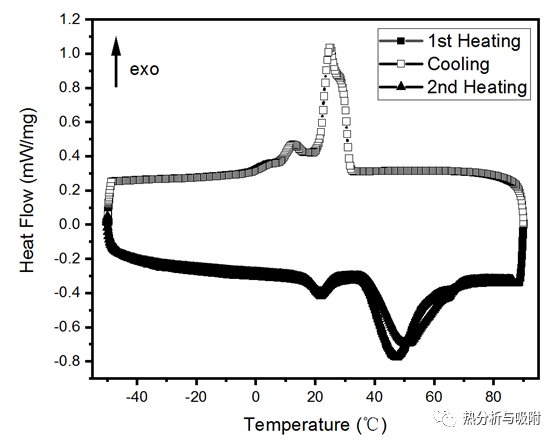

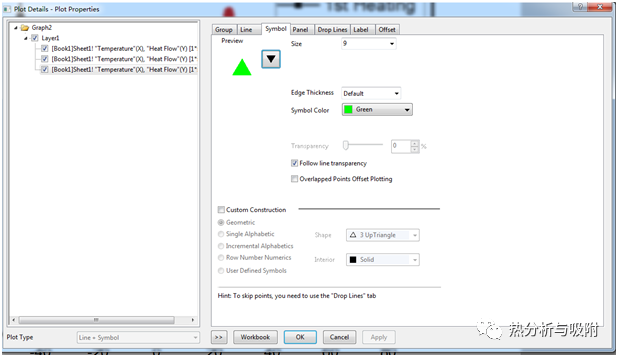

（2）由步驟（1）可以得到圖8。圖8中，默認的每條曲線中的相應符號如果不能符合要求，可以雙擊相應的曲線，在彈出的窗口（圖9）中的Symbol選項中修改，以得到符合要求的符號的類型、顏色和尺寸。圖10為修改后得到的圖。

圖8

圖9

圖10

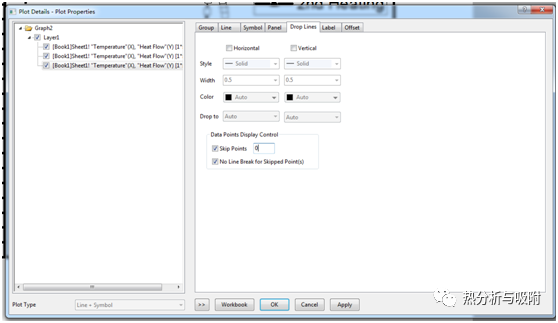

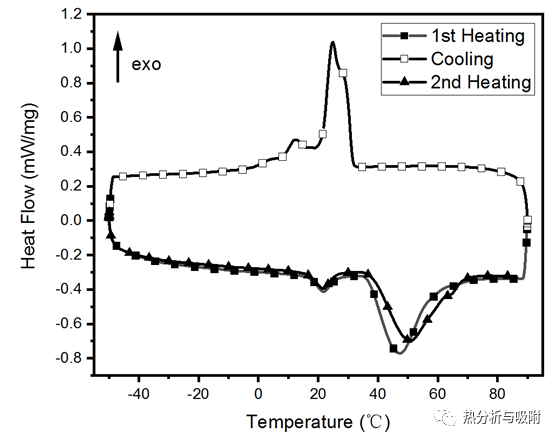

（3）圖10中的數量比較密集，為了得到較好的區分度，需要每隔一些數據點疊加相應的符號。雙擊相應的曲線，在彈出的窗口（圖11）中選擇Drop Lines選項，在下方的Skip Points選欄中輸入需要跳過的點的數量，例如20.修改后得到圖12。

圖11

圖12

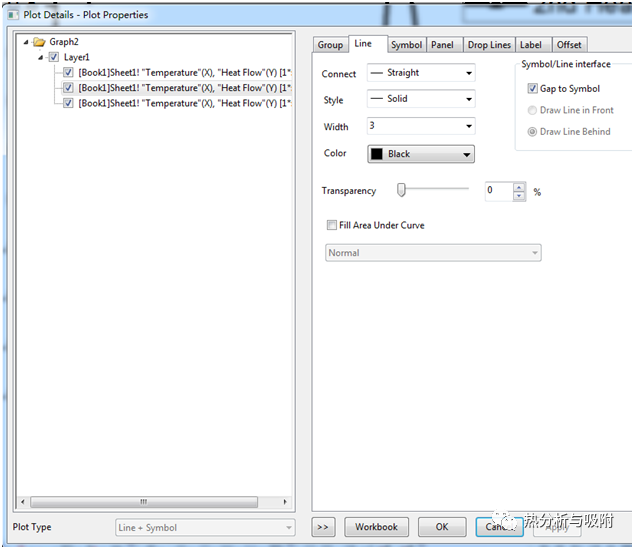

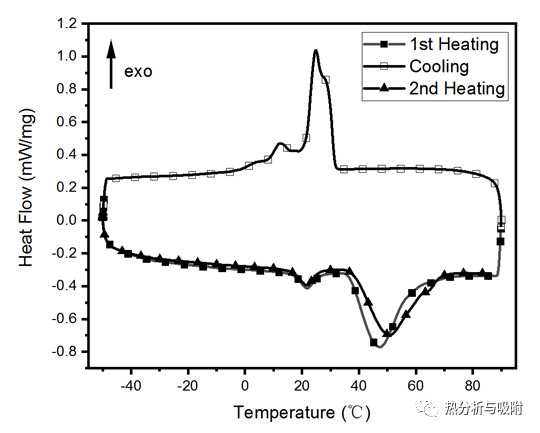

（4）圖12中，空心的正方形符號位于直線上方，如果需要使該符號位于直線之間，則可點擊相應的曲線，在彈出的窗口中選中Line選項（圖13），將Gap to Symbol選項中的勾選去掉，選中Drop Lines in Front選項。可以得到圖14所示的符合要求的DSC曲線圖。

圖13

圖14
