▲第一作者： 呂士德，韓孝新;通訊作者：陳建賓教授
通訊單位：齊魯工業大學
論文DOI：10.1002/anie.202001510

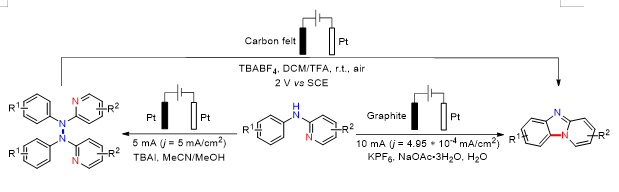

本文中，報道了一種環境友好的電化學方法，其利用“推拉效應”和“離域作用”產生氮中心自由基（NCR）。通過改變電極材料的反應參數和原料溶解度，脫芳香化使得選擇性脫氫C-N與N-N鍵形成反應成為可能。另外，我們還著重的挑選出一批化合物去研究它的生物活性和光化學性質。
含氮化合物作為與生物相關的化合物、藥物、和天然產物中的關鍵結構組成而備受關注。為了合成出此類化合物，許多課題組已經付出了巨大的努力，特別是通過過渡金屬催化的交叉偶聯或脫氫胺化方式。2010年，Zhu 課題組報道了銅（II）助催化的直接分子內C-H胺化的反應。該反應在氧氣的氣氛下，130攝氏度下進行，反應使用醋酸銅作為催化劑，九水合硝酸鐵作為氧化劑，N,N-二甲基甲酰胺作為反應溶劑實現了分子內的胺化反應（J. Am. Chem. Soc. 2010, 132, 13217-13219.）；2018年，Stahl 和他的同事開發了一種咔唑和二芳基胺的有氧氧化二聚反應，反應是在以CuBr? Me2S和4-二甲基氨基吡啶作為催化劑，二氯乙烷作為反應溶劑，氧氣的條件下進行的，反應17個小時后得的偶聯產物（J. Am. Chem. Soc. 2018, 140, 9074-9077.）。在過去的十年中，電化學有機合成已被公認為是可以滿足社會發展與環境兼容的過程所需的幾個重要標準的方法之一。它可以用來代替有毒或危險的氧化或還原試劑，減少能耗。用電子替代了化學計量的氧化還原試劑，這種綠色方法有助于最大程度地提高原子效率，并減少廢物流中的有毒試劑（例如重金屬）。這些只是使電化學對環境有用的一些最重要的屬性。在有機合成中，盡管尚未充分利用電子轉移驅動的反應的潛力，但已廣泛用于各種轉化。在電子轉移驅動反應的幾種方法中，電化學方法是一種簡單而有效的方法。吡啶并[1,2-a]苯并咪唑是一類重要的雜環化合物，它們具有多種生物活性，例如抗瘧疾，抗真菌，抗腫瘤和抗病毒，以及在熒光和染料中的應用。 因此，人們對它們的構造給予了極大的關注。此外，四芳基肼是天然產物雙氧霉素A和B中的獨特結構骨架（Eur. J. Org. Chem. 2012, 2012, 5256-5262），還可用作電催化劑（Angew. Chem.Int. Ed. 2018, 57, 1636-1639）。仲胺與氧化劑的常規過渡金屬催化氧化偶聯是制備它們的主要步驟。鑒于這類結構的用處以及我們對有機電化學的興趣，我們設想通過控制電化學中的關鍵因素之一，即電流密度，以可調的方式提供獨特的目標化合物，我們的設想基于以下原理：電流密度與電極表面的反應速率成正比，因此與反應性中間物質的濃度相關，這也是本文的核心之處。在合成吡啶并[1,2-a]苯并咪唑類化合物時，我們盡量將反應過程中的電流密度降低，以獲得低濃度的氮中心自由基，來盡可能使每一個氮中心自由基都能被自身化合物分子捕獲進而實現C-N鍵的生成。至于低的電流密度我們是通過使用具有較大比表面積的石墨棒來實現的；與之相比的是我們在合成四芳基肼類化合物時，為了使反應過程中氮自由基的濃度足夠高，我們將電流密度擴大了上萬倍，在鉑電極作分別作為電解過程中的陰極與陽極的條件下，我們以5毫安的恒定電流實現了該類化合物的合成。

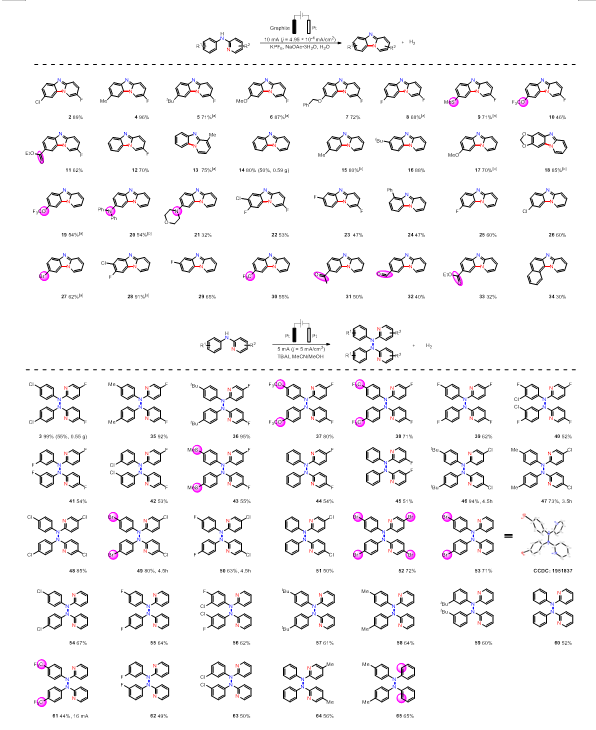

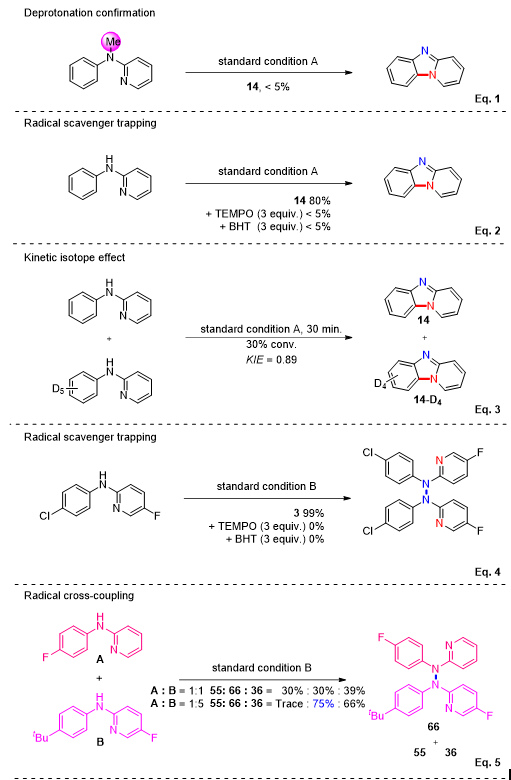

在上述的條件下我們分別成功的合成了30個以上的C-N偶聯化合物和N-N偶聯化合物：為了深入的了解反應機理，我們進行了許多對照實驗（Figure 1）和循環伏安分析（CV，F(xiàn)igure 2）。甲基取代的胺的電解幾乎沒有產物（Eq.1）。 該觀察結果突出了游離N-H部分的重要性。重要的是，通過核磁共振（NMR，F(xiàn)igure S6）和CV結果（綠線與粉紅線，F(xiàn)igure 2a）驗證了強堿（即氫氧化物）對底物N-H的去質子化作用。顯然，氮陰離子的氧化峰電位（綠線，Ep = 0.44 V vs SCE）明顯低于相應起始原料的氧化峰電位（粉紅線，Ep = 1.22 V vs SCE，F(xiàn)igure 2a）。在標準條件A或B中添加自由基清除劑，例如2,2,6,6-叔甲基-1-哌啶基氧基（TEMPO）或丁基化羥基甲苯（BHT），均會導致明顯的抑制作用（Eq. 2 and 4）。顯著地，當存在相等摩爾的物質時，交叉偶聯產物與其他兩個均相偶聯產物以大約1∶1∶1的比率生成。一般而言，人們認為自由基反應是非選擇性的并且不能被控制。因此，非常需要自由基的選擇性交叉偶聯。非常有趣的是，在標準條件B下，只需添加5當量的一種物質（Eq. 5），即可顯著改善交叉偶聯化合物。綜上所述，這些數據充分證實了以氮為中心的自由基中間體參與了該過程。值得注意的是，在條件A下測量了逆動力學動力學同位素效應（KIE = 0.89）（Eq. 3）。數據與碳中心從sp2到sp3的構型變化一致，證明胺化步驟中不涉及C-H鍵裂解。然后，我們通過CV研究了化合物1、2和3的電化學行為。有趣的是，觀察到化合物3的可逆循環伏安圖，而化合物1檢測到完全不可逆的結果。然而，在潛在的潛在窗口中幾乎沒有觀察到化合物2的氧化峰（Figure 2b）。▲Figure 1. Control experiments.

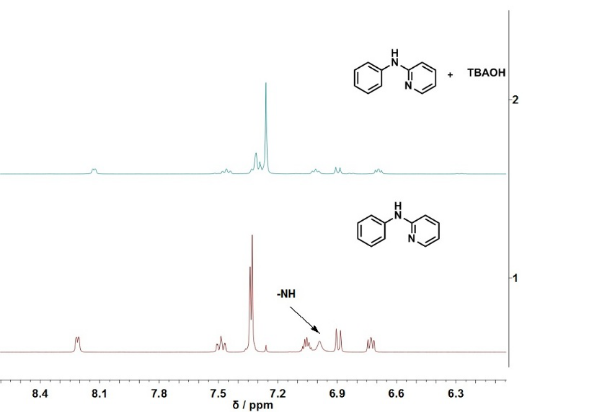

▲Figure S6. 1H NMR spectra of N-phenylpyridin-2-amine with/without TBAOH (1 equiv.)

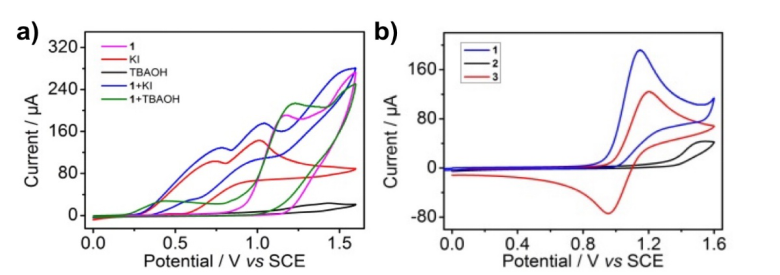

▲Figure 2. CV analysis. Substrate (0.01 mol/L), LiClO4 (0.1 mol/L), GC as the working electrode, Pt wire as counter electrode, SCE as reference electrode, scan rate: 100 mV/s. a) in MeCN/MeOH (14:1); b) in MeCN.

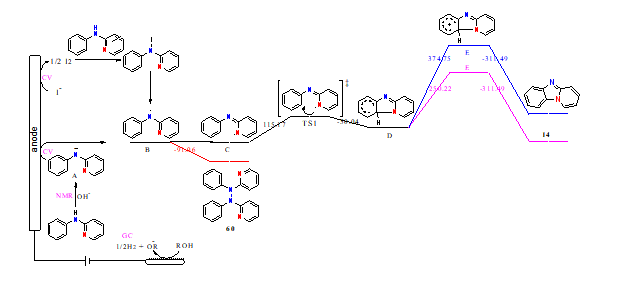

在初步機理研究的基礎上，提出了如Scheme 3中所列的假定反應途徑，文章中有詳細介紹，這里不做贅述。▲Scheme 3 Putative mechanism.
光化學性質和生物學應用：首先，測試了對人類癌細胞的抗菌活性和細胞毒性。 幾種化合物顯示出高活性。 例如，化合物15、34和12可分別抑制金黃色葡萄球菌，釀酒酵母和宮頸腺癌HeLa細胞的生長55％，49％和44％。 同時，化合物8和29可以抑制肝癌細胞HepG2超過42％。 此外，化合物8還可以將黑素瘤細胞系A(chǔ)375抑制53％。
| |
| Staphylococcus aureus ATCC-6538 |
| |
| |
| |
| hepatocarcinoma cell line HepG2 |
| |
| |
| |
| |
| |
| |
| cervix adenocarcinoma HeLa cells |
| |

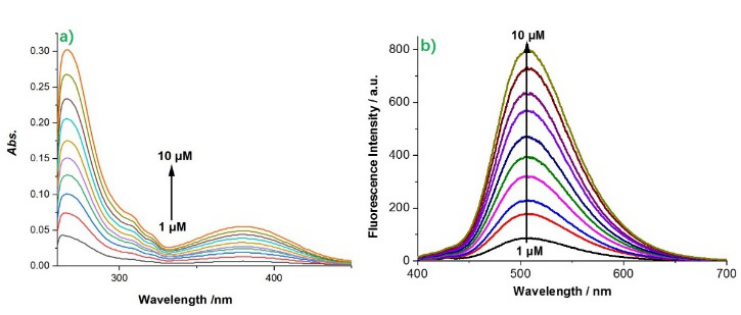

其次，化合物21在不同濃度下均具有較大的斯托克斯位移（約130 nm），具有很強的熒光增強作用，可潛在地應用于亞細胞成像（Figure 3）。 嗎啉被視為溶酶體的靶向基團，因此增加了化合物21在溶酶體中的分布。 為了研究亞細胞定位能力，將具有商業溶酶體示蹤劑LysoTracker red的化合物21應用于HeLa細胞。 如Figure 4所示，來自綠色通道的熒光信號與LysoTracker Red的熒光信號疊加得很好。 此外，綠色通道和紅色通道的熒光強度與高重疊Pearson系數為0.80和Mander重疊系數為0.81高度相關。 因此，化合物21位于活細胞中的溶酶體中。▲Figure 3. UV-vis. absorption specta and fluorescence emission spectra of compound 21 in DMF.

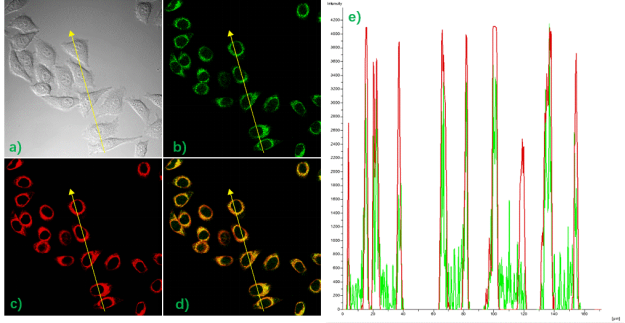

▲Figure 4. Brightfield and fluorescence images of HeLa cells stained with compound 21 (10 μM) and LysoTracker Red. a) brightfield image, b) with 21, c) from the red channel (lysosomes staining), d) overlay of brighfield, green and red channels, e) intensity profile of linear region of interest across in the HeLa cell costained with LysoTracker Red and 21.
總而言之，基于“推拉效應”和“離域作用”，從易得的原料中闡述了一種電化學可調控的方法，提供了容易獲得的分子間N-N偶聯和分子內C-N偶聯的方法。通過改變包括陽極材料和溶劑種類等反應參數，可以實現氮自由基濃度的調控。通常，高濃度的氮自由基有利于自由基N-N偶聯途徑，而低濃度的氮自由基將被進一步氧化為正式的脫芳香化2e氧化產物。該方法的可擴展性，無過渡金屬和無外源氧化還原劑的特性突出了新開發的有機電解的綠色性和可持續性。生物學評估證明了我們產品的潛在應用，包括抗菌和抗腫瘤活性。光化學性質表明，化合物21適用于具有較大斯托克斯位移（約130 nm）的細胞標記；此外，在活細胞中很好地實現了溶酶體熒光成像。基于這些優點，新開發的方法代表了多樣化合成的理想策略，并且可能在化學，生物醫學和材料科學中得到利用。團隊名稱：光/電催化研究創新團隊；團隊負責人：陳建賓教授，2015年11月以“優等生”提前1年獲得德國萊布尼茨催化研究所駐羅斯托克大學（LIKAT）博士學位，2016年3月赴美國加州大學伯克利分校開展博士后研究，2017年4月加入齊魯工業大學開展獨立科研工作。入職三年來，主持國家自然科學基金、省自然科學基金和廳局級項目5項；以唯一通訊發表SCI一區文章7篇。目前主要從事光/電催化，生物質轉化，金屬有機化學，藥物合成和功能材料等方面的研究工作。
