導語
一直以來,人們夢想著像看電影一樣看到催化過程。但是,在沒有原位方法之前,催化過程如同一個“黑匣子”,研究人員只能監測投入了多少原料,得到了多少產物;只能觀察催化劑反應前是什么狀態,反應后又是什么狀態。然而,催化劑在反應中是以一種什么樣的狀態和方式催化了反應從原料變成產物,就只能靠邏輯推理和想象了。
多相催化過程中,催化劑并非靜止不變,表面原子受到熱振動、氣體分子吸/脫附等作用的影響常易發生遷移和重構,因此,常規的靜態顯微和譜學分析方法只能提供催化劑反應前或反應后的非工況結構信息,難以揭示真實的活性表面結構。核殼構型的多元金屬催化劑是一類非常重要的模型催化劑。這類催化劑的活性表面常被認為是其外殼層,其中的內核金屬只是起到一定的輔助作用。因此,一般的研究思路是通過調控表面原子層數、金屬組分、顆粒尺寸和構型來改變核殼金屬界面的應力,從而改變外殼層原子的電子結構,進而調控催化活性。
近日,中科院大連化學物理研究所聯合上海高等研究院、南方科技大學研究團隊另辟蹊徑,巧妙運用原位方法,卻意外地揭開了核殼型NiAu雙金屬催化劑在反應中的真實活性表面,為認識催化過程提供了新的視角。該工作發表于《自然·催化》(Nature Catalysis),讓我們一同回顧該成果的發現過程吧。
前期發現:二氧化碳加氫反應前后的NiAu雙金屬催化劑均為核殼構型

圖1 | NiAu/SiO2離線電鏡表征和在CO2加氫反應中的活性。催化劑不同階段的高角環形暗場像(HAADF)(a)反應前;(b)反應后;(c)原子分辨的HAADF照片;(d)元素面分布的能量色散譜;(e)催化劑在CO2加氫反應中的活性數據,其中反應氣為:24% CO2 + 72%H2 + 4% Ar;反應空速為:~60000 mL·gcat-1·h-1。該圖對比說明了反應前后均為核殼構型的NiAu/SiO2在CO2加氫反應中具有超過95%的CO產物選擇性這一實驗結果。
作者首先合成了鎳金(NiAu)雙金屬納米催化劑,并選擇惰性的二氧化硅(SiO2)作為載體來研究雙金屬的本征催化活性。應用于二氧化碳(CO2)加氫反應中,卻發現該催化劑的性能與以往的Ni基催化劑大不相同,要注意,該催化劑中Ni和Au的原子組分比是8:1,Ni是占主導的成分。按照以往的研究經驗,對于以Ni為主要成分的催化劑,由于Ni強大的加氫能力,會使CO2過度加氫,更多地生成甲烷(CH4)。然而,在本實驗中,使用NiAu雙金屬納米催化劑后,研究團隊發現的CH4產物選擇性不到5%,高達95%的產物是一氧化碳(CO) (圖1e)。利用傳統的離線電鏡(TEM)(圖1a-d)進行觀測,發現該催化劑在反應前后都呈現出Ni納米球?yàn)閮?nèi)核、2到3個Au原子層為殼層的核殼構型。因此,按照常規理解,該NiAu雙金屬催化劑獨特的核殼結構是決定CO2加氫高選擇性地生成CO的原因。
原位方法揭示真實活性表面:反應前后均為核殼型的催化劑,反應中表面卻是合金態

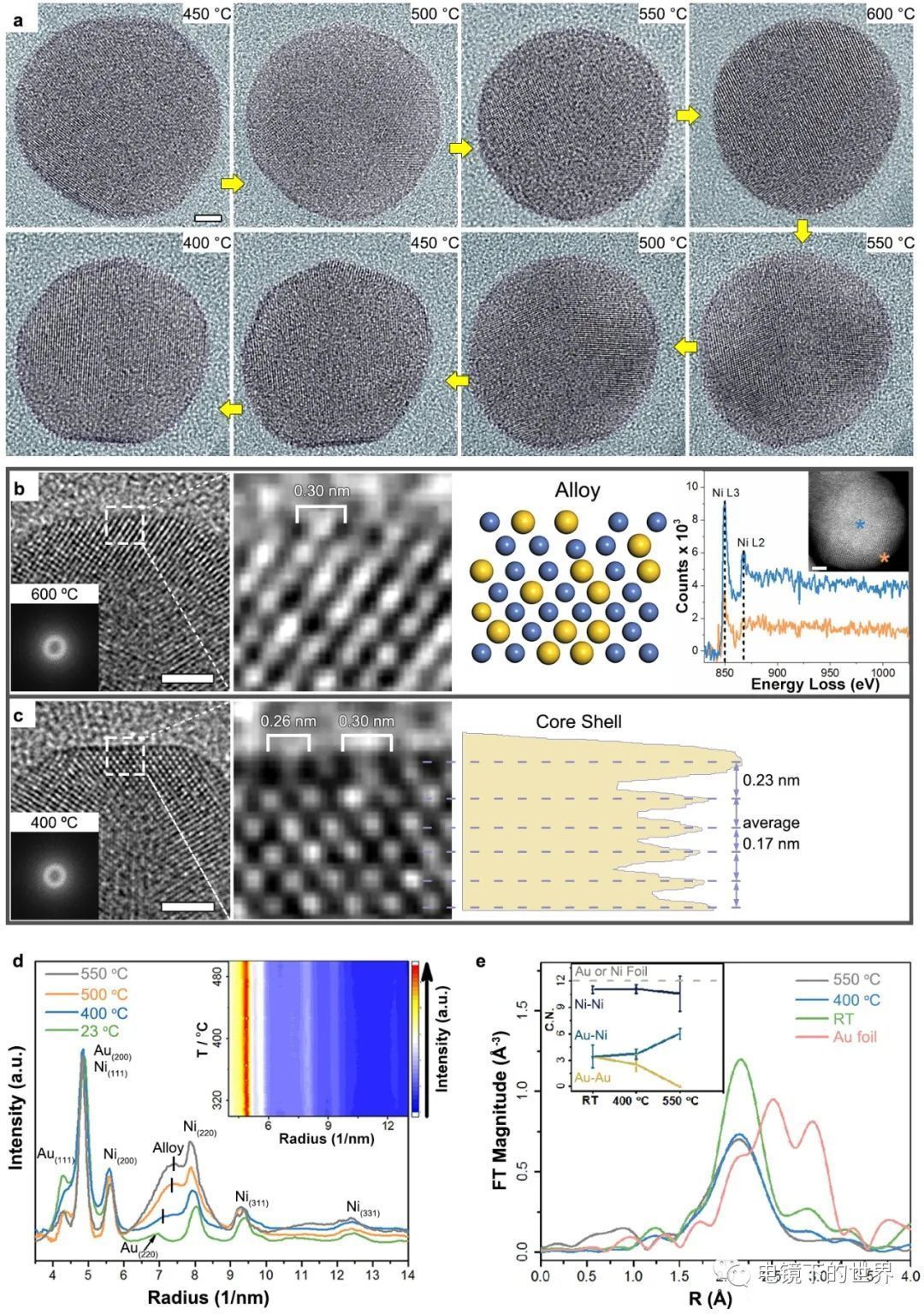

圖2 | 多方法結合直接觀測反應中的表面結構演變。(a)環境透射電鏡,圖中黃色箭頭標記了升溫和降溫的過程,可以發現同一NiAu納米顆粒發生了從核殼構型到合金結構再隨著降溫過程逐步退合金化形成核殼結構的過程,;(b)共有四部分,從左到右分別為:(左1)600 °C下某一個NiAu顆粒的表面(其中該溫度下的FFT為插入置于左下角),(左2)局部放大圖可以發現表面為合金態,(左3)對左2的原子排布結構示意圖,(左4)對比了表面合金態的NiAu顆粒(插圖中)表面和內部的電子能量損失譜;(c)共有三部分,(左1)400 °C下與中同一個NiAu顆粒的表面(其中該溫度下的FFT為插入置于左下角),(左2)局部放大圖可以發現最外表面為一層Au原子,(左3)對應左2的襯度強度曲線;其中(a,b,c)中的標尺均為2 nm。(d)原位選區電子衍射譜(SAED),其中插圖中是300-500 C升溫區間的二維強度分布圖;(e)原位X射線吸收的擴展邊精細譜(EXAFS),插入中是擬合得到的不同反應溫度下的配位數信息。該圖將具有微觀空間分辨的原位電鏡和宏觀統計的譜學手段(其中原位紅外放在了支撐材料里面,感興趣的讀者可以下載閱讀)結合起來展示了NiAu雙金屬催化劑在反應中的真實表面并原位觀測了該表面結構的可逆演變過程。
本文中,作者利用球差校正的環境透射電鏡(ETEM,一種原位電鏡,具有原子分辨能力)對反應條件下的NiAu顆粒進行了直接觀測(圖2a)。結果發現核殼型的NiAu納米顆粒在反應升溫過程中,殼層會逐漸消失;待反應結束,逐漸降溫過程中,殼層又會可逆的出現,表現為反應后圖1中常規電鏡所看到的核殼型。但是,具有微區分辨能力的原位電鏡表征揭示的結果,可能只是個例,因此,為排除這種可能性,研究團隊又結合了具有統計特性的原位譜學手段,如原位紅外(FTIR)和原位X射線吸收譜(XAS)等,從宏觀角度進行了表征,結果完全支持原位電鏡中發現的結果。但是問題來了,NiAu催化劑表面結構可逆演變的驅動力是什么?保持反應中不同溫度下的高CO選擇性的原因是什么?為了回答這兩個問題,研究團隊進一步利用原位紅外結合理論計算進行了機理研究。
原位紅外結合理論計算提出機理:合金態是反應真實表面,原位產生的CO是關鍵因子

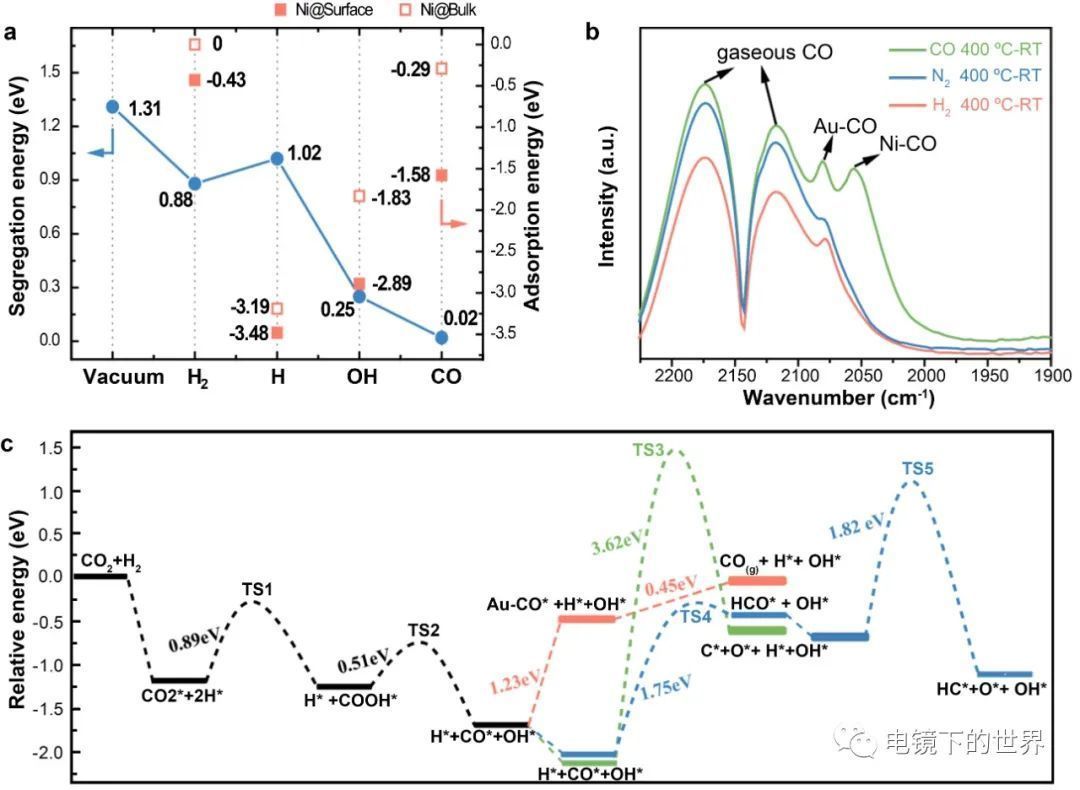

圖3 | NiAu雙金屬催化劑的結構演變機理及反應最優路徑的提出。(a)展示了NiAu模型分別在真空環境(Vacuum),氫氣(H2),氫原子(H),羥基(OH)以及一氧化碳(CO)下的偏析能和與這些物種的吸附能;(b)NiAu/SiO2催化劑在不同氣氛下快速退火并用CO作探針分子的原位紅外;(c)從能量角度模擬了Ni3Au合金模型最優的反應路徑。其中,模型可見于文章的支撐材料。該圖通過對比DFT計算結果和原位紅外結果解釋了NiAu雙金屬催化劑的表面結構可逆演變過程,同時又從能量角度提出了合金模型的最優反應路徑。
利用密度泛函理論(DFT)計算,作者發現原位產生的CO分子與Ni的吸附能非常強,于是猜測CO是促進Ni在高溫下偏析到表面的關鍵(圖3a)。同時,原位FTIR在實驗上也發現,在H2或者N2(模擬真空)下進行快速退火時,表面只有Au的信號,說明核殼構型能夠保持;而當存在CO時,表面會同時存在Ni和Au,說明內部Ni會在與CO的強配位作用關系下遷移至表面和Au發生合金化(圖3b)。理論計算和原位FTIR結果相互印證,于是作者提出了NiAu表面結構可逆演變過程是借助反應來驅動的,因此,真實的活性表面是NiAu合金而非只用離線手段所認為的超薄Au殼層。進一步,研究團隊還計算了Ni3Au合金模型的反應路徑,從能量最優的角度提出CO在Ni位點上產生再溢流到Au位點上脫附的反應機理(圖3c),從而合理解釋了該催化劑高的CO選擇性。
總結
該工作生動展示了原位觀測在揭示催化劑真實活性表面從而精確地建立構效關系中的重要性。沒有原位觀測證據時,所有實驗數據都指向NiAu核殼構型是CO2加氫反應中CO高選擇性的來源,仿照刑偵的說法,這是離線手段給出來的“真相”。但是,真相只有一個,如果不利用原位手段,那么真相就不會浮出水面。該工作的獨特之處就在于強調了原位的微區表征方法與具有宏觀統計特性的譜學手段間的綜合應用,突出局域原子結構顯微觀測的同時,兼顧了原位譜學手段在催化表征中的重要性,尤其是原位XAS技術的應用,確保了電子顯微技術的發現與材料宏觀性能的關聯可信度。從而為發展原位、動態、高時空分辨的催化表征新方法和新技術提供了范例,也為設計構筑特定結構和功能催化新材料提供了借鑒和思考。據此,《自然·催化》期刊特別邀請審稿人撰寫并獨立刊發了題為“The dynamic of the peel”的工作評述(news& views),以彰顯本工作中的發現對于催化研究的獨特啟發。
本工作的完成得益于多種先進原位表征技術的綜合應用和關鍵反應進程的深入分析。其中,大連化學物理研究所劉偉副研究員和南方科技大學谷猛教授指導張曉奔、韓韶波博士完成了原位電鏡觀測,大連理工大學張光輝教授與大連化物所楊冰副研究員分別提供了原位X射線吸收譜分析和原位紅外分析,上海高等研究院高嶷研究員與朱倍恩博士完成了反應過程理論計算與機制分析。
該工作得到了國家自然科學基金等項目、中科院青年創新促進會的資助,尤其受到了蘇黨生研究員生前的大力支持。
原文鏈接:
Reversible loss of core-shell structure for Ni–Au bimetallic nanoparticles during CO2 hydrogenation. (DOI: 10.1038/s41929-020-0440-2)
